LG MJ12PC.NSJ [12/31] Схема установки

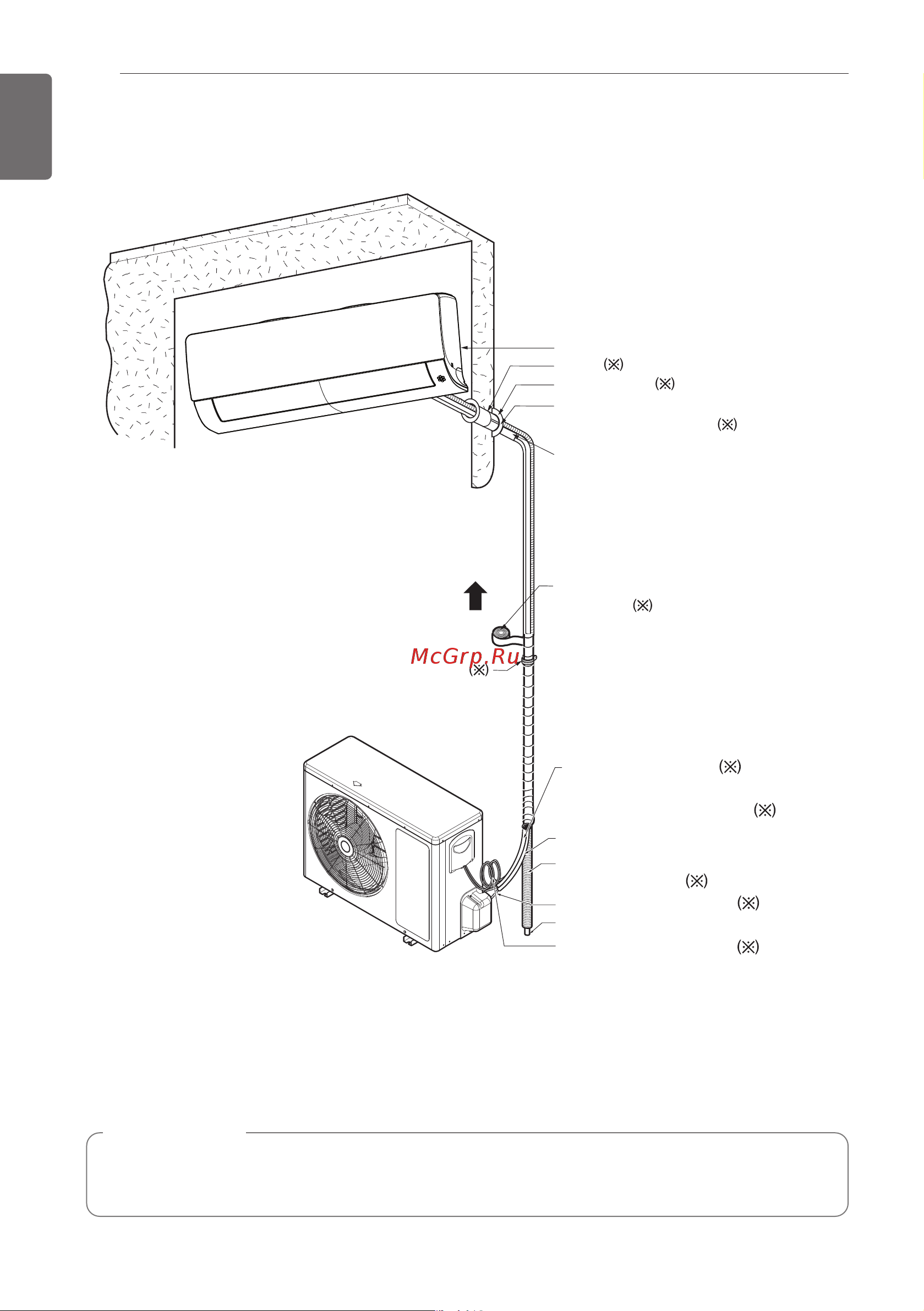

СХЕМА УСТАНОВКИ

РУССКИЙ ЯЗЫК

Соединительный кабель

(дополнительные детали)

Виниловая лента

(широкая)

• Применить после выполнения

проверки дренажной системы.

• Чтобы выполнить проверку

дренажной системы, удалите

воздушные фильтры и залейте

воду в теплообменник.

Хомут

Трубопровод для газа

(дополнительные детали)

Трубопровод для жидкости

(дополнительные детали)

Дополнительная

дренажная труба

Виниловая лента (узкая)

Сливной шланг

Монтажная пластина

Рукав

Втулка-рукав

Мастика

(каучуковый герметик)

Согните трубу как можно

ближе к стене, стараясь

при этом не сломать ее.

ПРИМЕЧАНИЕ

• Необходимо приобрести детали установки. (Это может быть изменено в зависимости от конъюнктуры

рынка).

* Эта функция может быть изменена в зависимости от типа модели.

* Работать с виниловой лентой следует снизу вверх.
