7
RUS

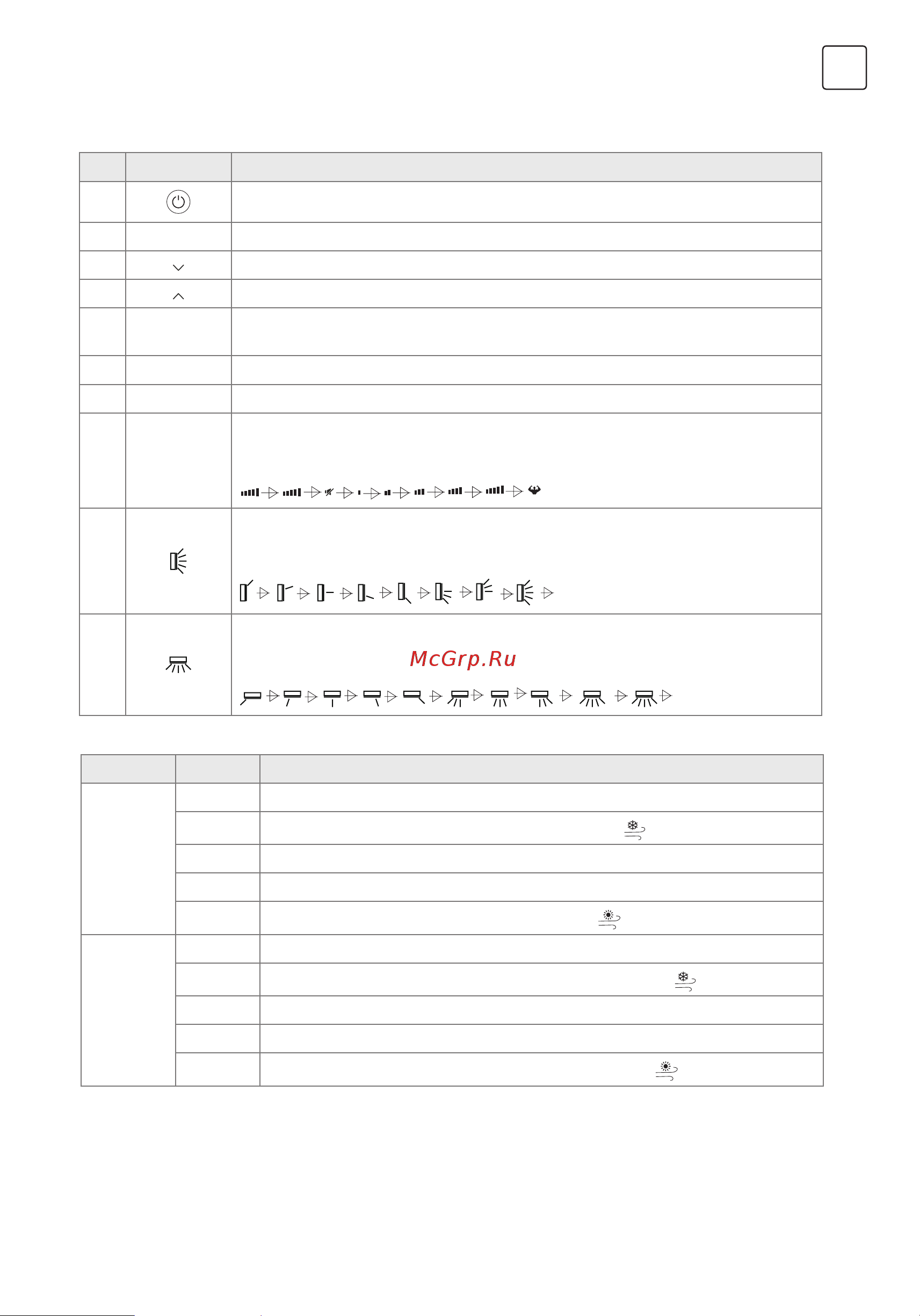

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
No. Кнопка Функция
1
Включение / выключение кондиционера.
2 OPTION Активация / деактивация опциональной функции (см. таблицу ниже)
3
Уменьшает заданную температуру, время; навигация по меню.
4
Увеличивает заданную температуру, время; навигация по меню.
5 ECO
Активирует экономичный режим работы кондиционера со сниженным
энергопотреблением.
6 TURBO Запускает ускоренный режим нагрева/охлаждения.
7 MODE Выбор режима работы кондиционера [ AUTO ]; [ COOL ]; [ DRY ]; [ FAN ]; [ HEAT ]
8 FAN
Выбор скорости вентилятора авто/бесшумный/низкий/средний/средний/
высокий/высокий/турбо
Flashing
9
1. Если зажать дольше 2 секунд, то активируется работа вертикальных жалюзей.
2. При зажатии до 2 секунд вертикальные жалюзи будут работать следующим
образом.
deactivate
10
1. Если зажать дольше 2 секунд, то активируется работа горизонтальных жалюзей.
2. При зажатии до 2 секунд горизонтальные жалюзи будут работать следующим
образом.
deactivate
Flashing
ON/OFF Mode OPTIONS
ON
AUTO TIMER DISPLAY HEALTH I FEEL
COOL
TIMER DISPLAY HEALTH SLEEP MILDEW I FEEL
DRY TIMER DISPLAY HEALTH MILDEW I FEEL
FAN TIMER DISPLAY HEALTH I FEEL
HEAT
TIMER DISPLAY HEALTH SLEEP I FEEL 8°C H
OFF
AUTO CLEAN TIMER DISPLAY HEALTH I FELL
COOL
CLEAN TIMER DISPLAY HEALTH SLEEP MILDEW I FEEL
DRY CLEAN TIMER DISPLAY HEALTH MILDEW I FEEL
FAN CLEAN TIMER DISPLAY HEALTH I FEEL
HEAT
CLEAN TIMER DISPLAY HEALTH SLEEP I FEEL 8°C H
