4. Выключение.
Установите клавиши двухклавишного выключателя режимов мощно-
сти нагрева в положение «
0
» и 3 минуты дайте поработать прибору
в режиме вентиляции, для охлаждения нагревательных элементов,
после чего установите выключатель вентилятора в положение «
0
»
и отключите прибор от электросети.
ВНИМАНИЕ!
Частое срабатывание устройства аварийного от-
ключения не является нормальным режимом работы
завесы. В случае повторного срабатывания термо
-
ограничителя необходимо отключить и обесточить
завесу, выяснить и устранить причины, вызвавшие
срабатывание устройства аварийного отключения.
ВНИМАНИЕ!
В целях увеличения эксплуатационного срока служ-
бы тепловой завесы рекомендуется соблюдать ука-
занную последовательность выключения прибора.
Выключение завесы без предварительного охлаж
-
дения нагревательных элементов может привести
к перегреву и преждевременному выходу их строя
нагревательных элементов.

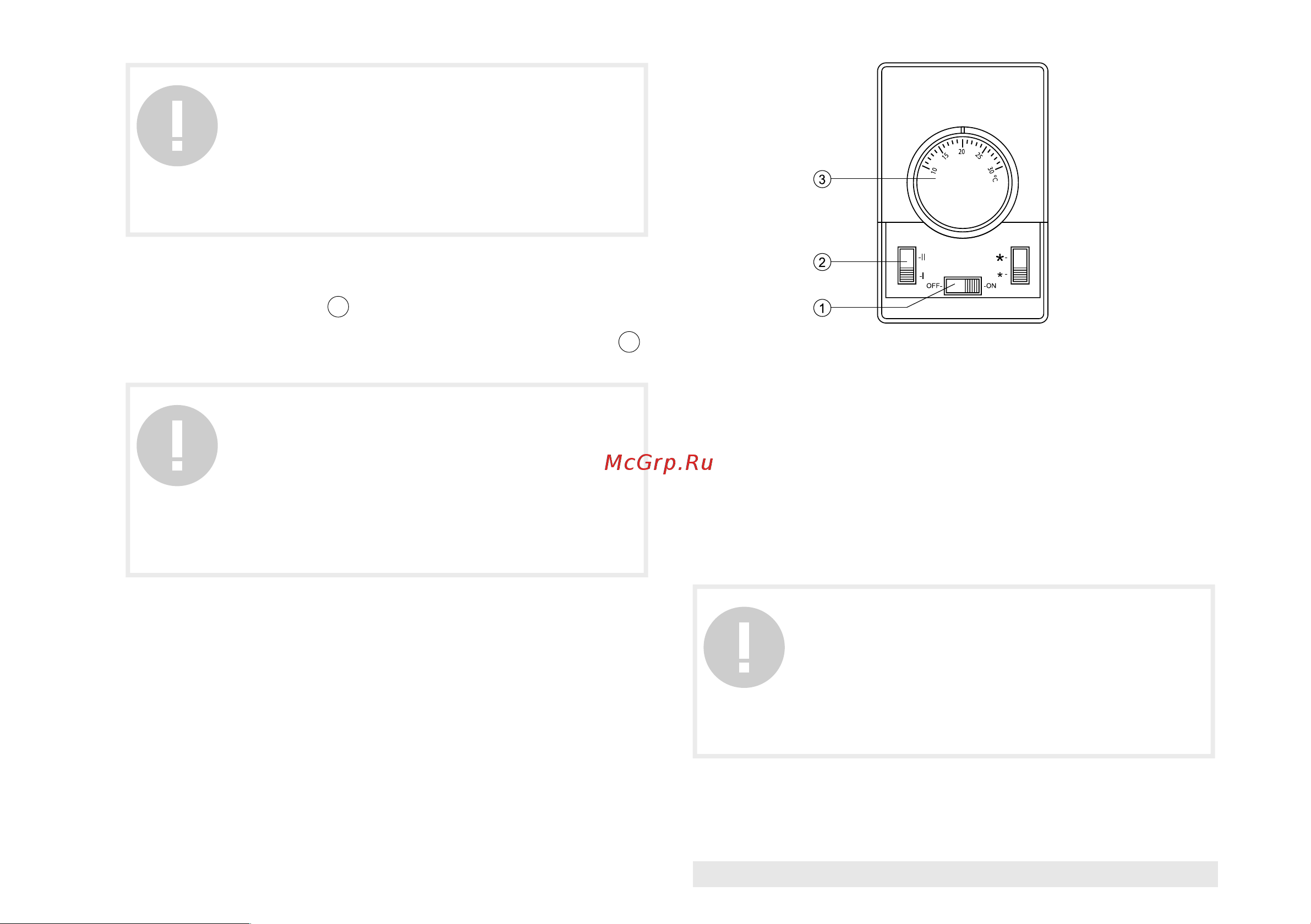

Выносной пульт управления для моделей THC WT1 6M, THC
WT1 9M, THC WT1 12M, THC WT1 18M, THC WT1 24M (Рис. 4)
1. Выключатель вентилятора.
Используется для включения/выключения электродвигателя венти-
лятора.
2. Выключатель режимов мощности нагрева.
Используется для выбора следующих режимов мощности нагрева:
режим низкой мощности нагрева («I»), режим высокой мощности на-
грева («II»).
3. Ручка терморегулятора.
Используется для установки желаемой температуры.
Рис. 4
Эксплуатация тепловой завесы модели THC WT1 6M, THC WT1
9M, THC WT1 12M, THC WT1 18M, THC WT1 24M
1. Включение.
1.1. Перед включением тепловой завесы выключатель вентилятора
должен быть установлен в положение «OFF», а ручка терморегулято-
ра должна быть повёрнута по часовой стрелке в крайнее положение.
1.2. Подключите тепловую завесу к источнику питания, подав от
него напряжение
1.3. Установите выключатель вентилятора в положении «ON», прибор
начнёт работу в режиме вентиляции.
ВНИМАНИЕ!
После транспортирования или хранения тепловой
завесы при отрицательных температурах выдержать
ее в помещении, где предполагается эксплуатация,
без включения в сеть не менее 2-х часов. После дли
-
тельного хранения или перерыва в работе первое
включение завесы не производить в режиме II.
www.timberk.com • тепловая завеса
9
