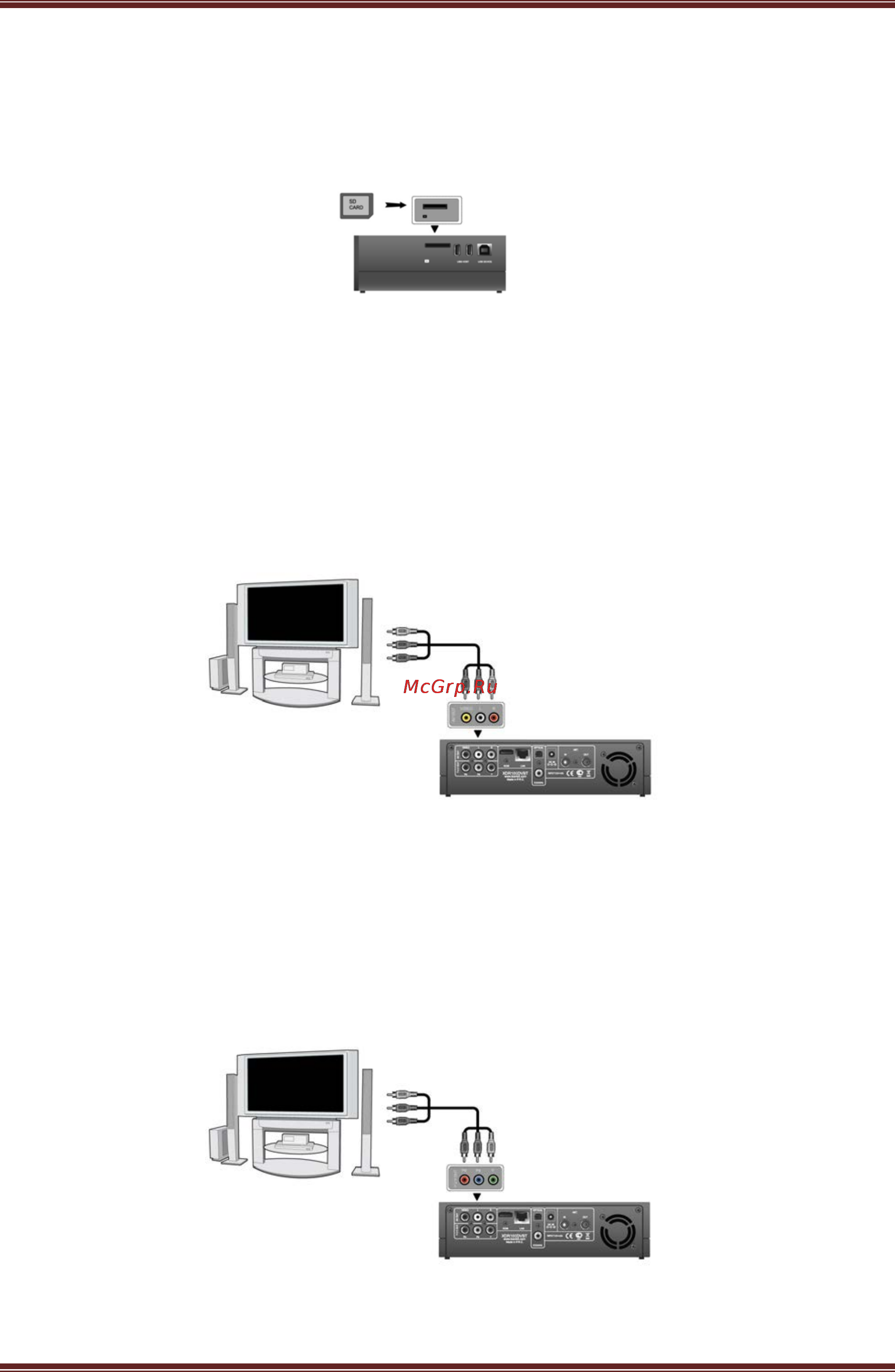

2.5.4 Подключение карт памяти

Карты памяти могут быть использованы при подключении к слоту для карт.

(1) Согласно рисунку правильно вставьте карту памяти в слот для карт;

(2) Вставляйте карту памяти в направлении стрелки как показано на рисунке.

2.5.5 Подключение к телевизору

2.5.5.1 Аудио/видео выход

(1) Подключите 3 цветных разъема к гнезду A/V OUT плеера как показано на рисунке.

(2) В соответствии с рисунком подключите 3 цветных разъема к гнезду A/V IN вашего

телевизора или других устройств отображения.

2.5.5.2 Компонентный выход Y/Pb/Pr

(1) Подключите 3 цветных разъема к гнезду Y/Pb/Pr плеера как показано на рисунке;

(2) В соответствии с рисунком подключите 3 цветных разъема к гнезду Y/Pb/Pr вашего

телевизора.

Вывод аудиосигнала при использовании Y/Pb/Pr подключения:

Первый способ: используйте аудиовыходы гнезда A/V OUT на плеере;

Второй способ: используйте цифровой оптический аудиовыход плеера.
