AC Electric ACE-HD5 [2/5] Управление прибором

• Запрещается эксплуатация обогревателей в

помещениях с взрывоопасной средой; с био-

логоактивной средой; сильно запыленной сре-

дой; со средой вызывающей коррозии матери-

алов.

• Во избежание поражения электрическим током

не эксплуатируйте тепловентилятор при появ-

лении искрения, наличии видимых поврежде-

ний кабеля питания, неоднократном срабаты-

вании термопредохранителя.

• Во избежание поражения электрическим током

запрещается эксплуатация электрообогрева-

теля в непосредственной близости от ванны,

душа или плавательного бассейна.

• Запрещается длительная эксплуатация тепло-

вентилятора без надзора.

• Перед началом чистки или технического об-

служивания, отключите прибор, вынув вилку из

розетки.

• Подключение обогревателя к питающей сети

должно производиться посредством шнура пи-

тания, снабженного штепсельной вилкой.

• Не ударяйте и не допускайте падения прибора.

• Перед подключением тепловентилятора к элек-

трической сети проверьте отсутствие повреж-

дений изоляции шнура питания, шнур питания

не должен быть пережат тяжелыми предметами.

• Не устанавливайте тепловентилятор на рассто-

янии менее 0,5 м от легковоспламеняющихся

предметов и в непосредственной близости от

розетки сетевого электроснабжения.

• Не накрывайте тепловентилятор и не ограничи-

вайте движение воздушного потока на входе и

выходе воздуха.

• Во избежание ожогов не прикасайтесь к на-

ружной поверхности в месте выхода воздушно-

го потока.

• Во избежание травм не снимайте кожух с кор-

пуса прибора.

• Не используйте прибор не по его прямому на-

значению (сушка одежды и т.п.).

• Не пытайтесь самостоятельно отремонтиро-

вать прибор. Обратитесь к квалифицированно-

му специалисту.

• После транспортирования при температурах

ниже рабочих необходимо выдержать тепло-

вентилятор в помещении, где предполагается

его эксплуатация, без включения в сеть не ме-

нее 2-х часов.

• После длительного хранения или перерыва в

работе первое включение тепловентилятора не

производить в режиме полного нагрева.

• Тепловентилятор предназначен для эксплуата-

ции в районах с умеренным и холодным кли-

матом в помещениях с температурой от -10 до

+40 °С и относительной влажности до 93% (при

температуре +25 °С) в условиях, исключающих

попадания на него капель брызг, а также ат-

мосферных осадков.

Назначение

Профессиональный электроприбор предназна-

чен для обогрева жилых и нежилых помещений, а

также для просушки поверхностей и предметов.

Исполнение тепловентилятора – переносное,

рабочее положение – установка на полу, условия

эксплуатации – работа под надзором, режим ра-

боты – повторнократковременный.

Устройство прибора

Конструкция тепловентилятора (см. рис.1) со-

стоит из корпуса (1), изготовленного из листо-

вой стали. В корпусе размещены вентилятор и

трубчатые электронагревательные элементы.

Снаружи корпуса расположен блок управле-

ния (2). Корпус, закрытый воздухозаборной

(3) и воздуховыпускной (4) решетками, вин-

тами устанавливается к ручке-подставке (5)

и имеет возможность поворота в вертикаль-

ной плоскости. Угол поворота фиксируется

винтами (6). Вентилятор затягивает воздух

через отверстия воздухозаборной решетки.

Воздушный поток, втянутый вентилятором в

корпус, проходя между петлями трубчатых

электронагревательных элементов, нагрева-

ется и подается в помещение через отверстия

воздуховыпускной решетки.

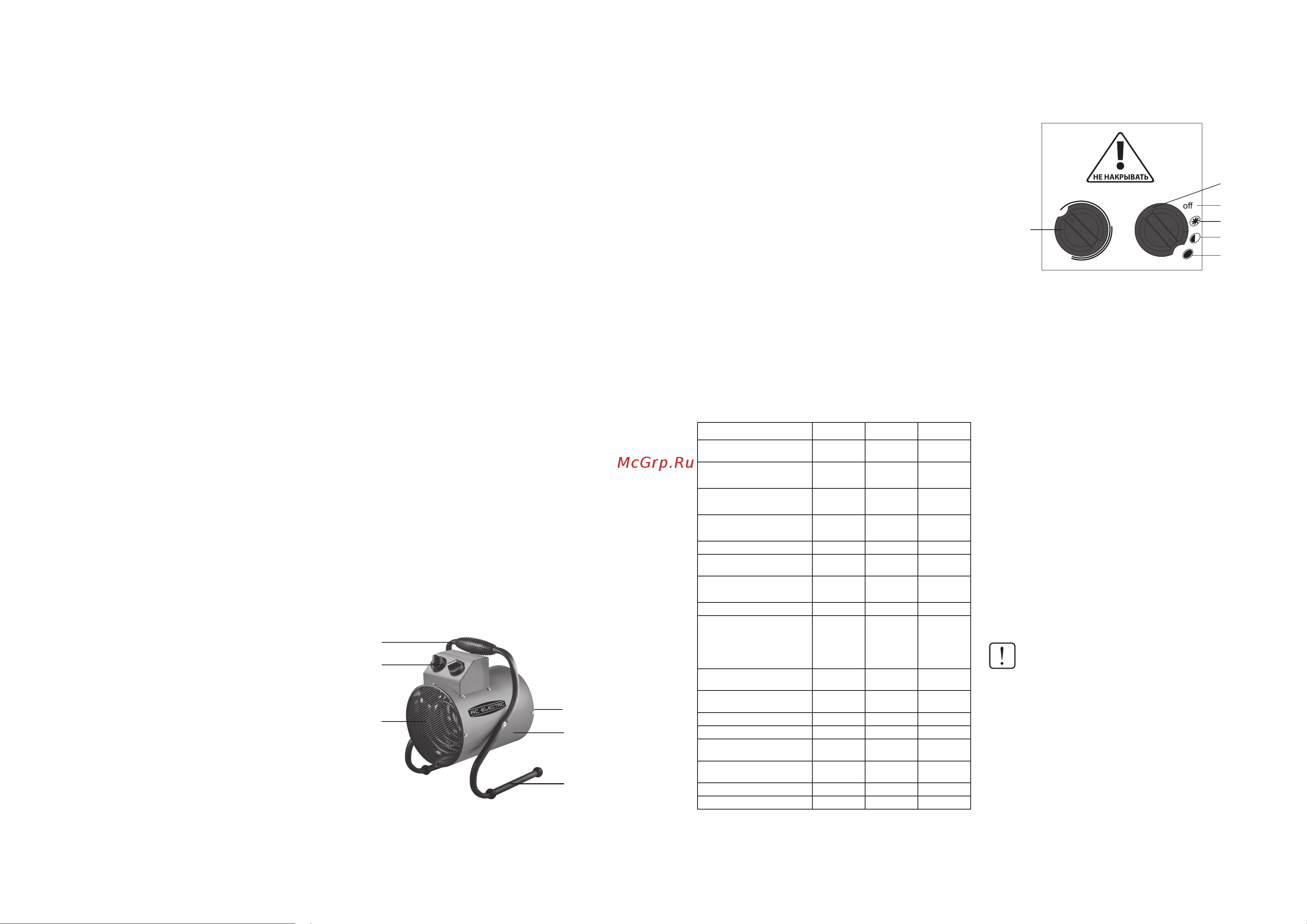

Рис. 1. Устройство прибора

1. Поворотный корпус

2. Блок управления

3. Воздухозаборная решетка

Управление прибором

Рис. 2. Блок управления

1. Положение выключения прибора

2. Положение режима вентиляции без нагрева

для ACE-HD2 и ACE-HD3. Режим частичного

нагрева 1/3 мощности для ACE-HD5

3. Положение частичной мощности нагрева.

(1/2 для ACE-HD2 и ACE-HD3; 2/3 мощности

для ACE-HD5)

4. Положение полной мощности нагрева

5. Ручка переключателя режимов

6. Ручка регулировки термостата

1. Подготовка прибора к работе

Перед подключением прибора к электросети

переведите ручку переключателя «5» в поло-

жение «1».

Затем подключите тепловентилятор к электро-

сети. Для моделей ACE-HD2, ACE-HD3 включи-

те вилку шнура питания в розетку с напряже-

нием 220 В~50 Гц и заземляющим проводом.

Для модели ACE-HD5 подключите кабель че-

рез клеммный блок или автоматический вы-

ключатель. Прибор готов к работе.

ВНИМАНИЕ!

Сечение провода для моделей ACE-HD2, ACE-

HD3 подводимого к розетке от щита питания,

должно быть не менее 1,5 мм

для медного

провода и не менее 2,5 мм

для алюминиево-

го провода. В щите питания должны иметься

автоматические выключатели на 16 А для за-

щиты электропроводки от перегрузок.

Сечение провода для модели ACE-HD5, под-

водимого к розетке от щита питания, должно

быть не менее 2,5 мм

для медного провода и

не менее 4,0 мм

для алюминиевого провода.

В щите питания должны иметься автоматиче-

ские выключатели на 25 А для защиты элек-

тропроводки от перегрузок.

4. Воздуховыпускная решетка

5. Ручка-подставка

6. Фиксатор

Работа тепловентилятора возможна в одном

из следующих режимов:

Для моделей ACE-HD2 и ACE-HD3:

- режим полного нагрева

- режим частичного нагрева 1/2 мощности

- режим вентиляции

Для модели ACE-HD5:

- режим полного нагрева

- режим частичного нагрева 2/3 мощности

- режим частичного нагрева 1/3 мощности

- режим вентиляции без нагрева, будет рабо-

тать когда переключатель стоит в положени-

ях частичного нагрева (1/3 мощности или 2/3

мощности), при условии что температура вы-

ставленная на терморегуляторе ниже окру-

жающей.

Технические характеристики

Параметр ACE-HD2 ACE-HD3 ACE-HD5

Максимальная потре-

бляемая мощность, кВт

2 3 4.5

Частичная потребляемая

мощность в режиме 2, кВт

- - 1,5

Частичная потребляемая

мощность в режиме 3, кВт

1 1,5 3

Номинальная мощность

(в режиме вентиляции), Вт

30 30 30

Номинальный ток, А 9,1 13,6 21

Номинальное напряжение,

В ~ Гц

220 ~ 50 220 ~ 50 220 ~ 50

Производительность по

воздуху не менее, м3/час

260 260 260

Площадь обогрева, м2** до 25 до 35 до 50

Увеличение температуры

воздуха на выходе в

режиме максимальной

мощности не менее

24 °С 35 °С 52 °С

Продолжительность работы

не более, ч

24 24 24

Продолжительность паузы

не менее, ч

2 2 2

Степень защиты, IP IP20 IP20 IP20

Класс электрозащиты I класс I класс I класс

Размеры прибора

(ШхВхГ), мм

250х315х245 250х315х245 250х350х315

Размеры упаковки

(ШхВхГ), мм

260х340х260 260х340х260 260х380х330

Вес нетто не более, кг 3,2 3,5 4,5

Вес брутто, кг 3,5 3,8 5,0

* Примечание: при падении напряжения в сети на 10%

возможно снижение производительности по воздуху от

номинального значения на 20%, снижение потребляемой

мощности в максимальном режиме до 25%.

** Указана ориентировочная площадь обогрева.
