Шаг 4

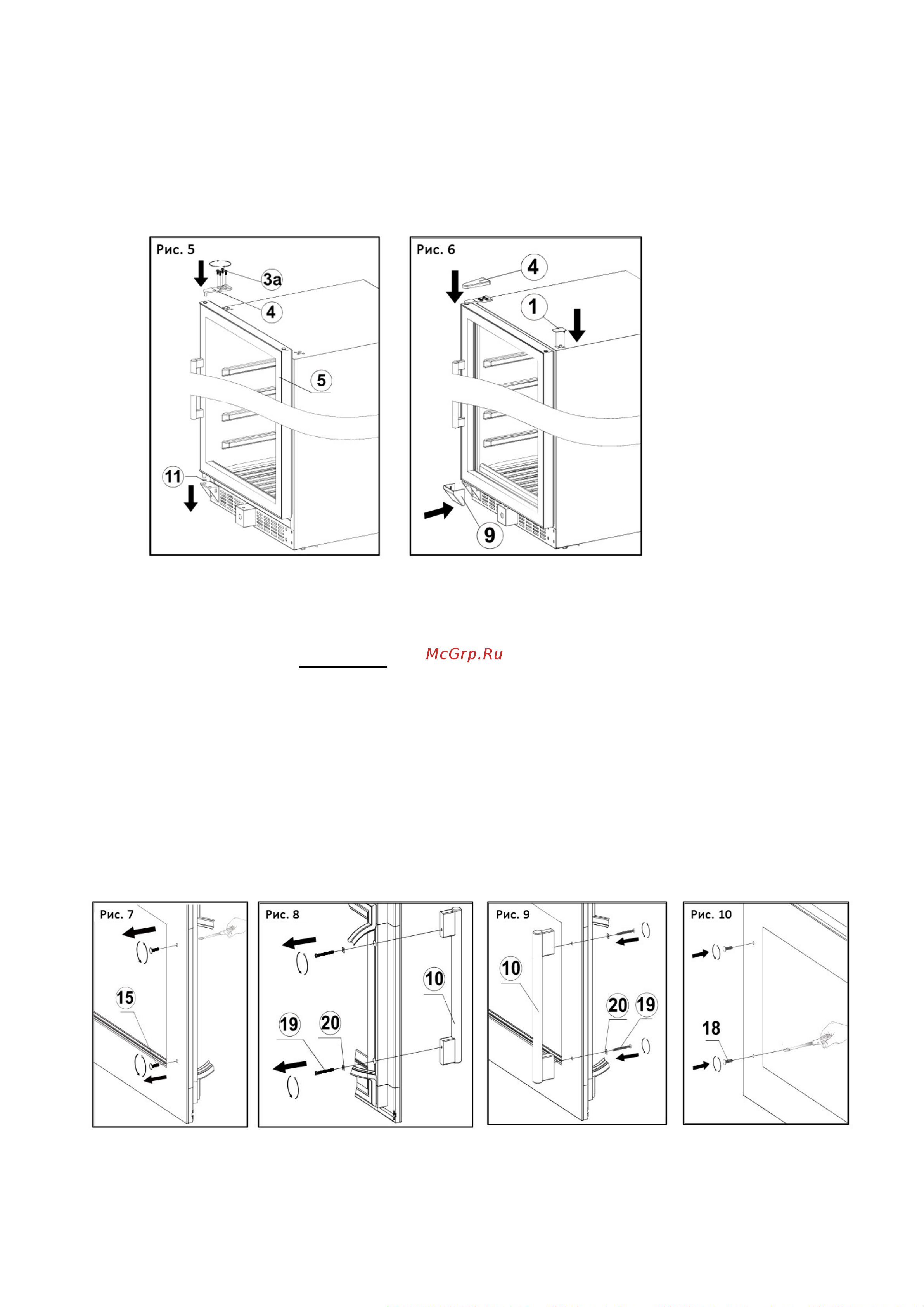

Установка двери

1. Переставьте дверь на противоположную сторону, опорный стержень должен попасть в

нижний шарнир через шайбу (11).

2. Закрепите болтами (3a) верхний шарнир (4)

3. Установите защитные крышки (4), (1) и (9)

1. Отсоедините прокладку с правой стороны.

2. Плоской отверткой по часовой стрелке начните выкручивать декоративные болты (15) с

внутренней стороны двери (см. рис. 7). Рекомендуется продолжить выкручивание

пальцами с наружной стороны, чтобы не повредить резьбу отверткой.

3. Отсоедините прокладку с левой стороны и крестовой отверткой против часовой стрелки

открутите 2 болта (19) с шайбами (20). (см. рис. 8)

4. Установите ручку (10) с правой стороны и закрепите ее болтами (19) с использованием

шайб (20) (см. рис. 9)

5. Установите декоративные болты на левую сторону двери (см. рис. 10)

6. Установите прокладку на место

Шаг 5

Перестановка дверной ручки
