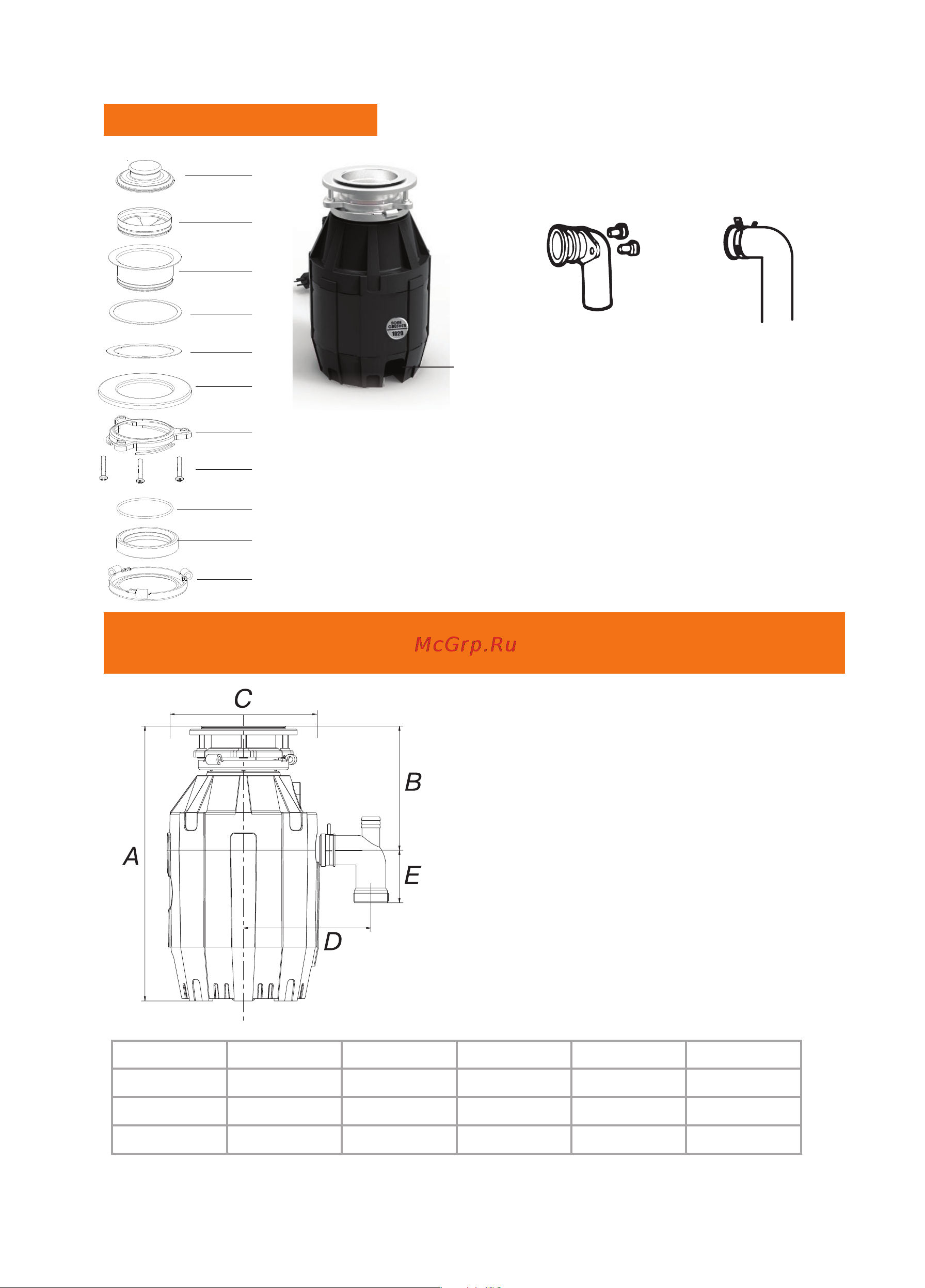

СПИСОК ДЕТАЛЕЙ
проверить параметры УСтанавливаемого
оборУдованиЯ
A. Высоту измельчителя
B. Расстояние от дна раковины до централь-
ной линии спускного отверстия. (Прибавить
12 мм при установке прибора на стальную
раковину.)
C. Расстояние от центральной линии спуск-
ного отверстия до конца спускного патрубка.
D. Ширину измельчителя.
E. Расстояние от вертикальной центральной
линии прибора до центральной линии подсо-
единения фильтра. Для правильного слива
и предотвращения накопления воды в из-
мельчителе, уровень сливной трубы должен
понижаться по направлению от выходного
отверстия прибора к стене.
МОДЕлИ A. B. C. D. E.
610
810
910
11
1. Пробка заглушка
2. Рассекатель
3. Фланец раковины
4. Уплотнительная прокладка
5. Резиновое уплотнительное кольцо
6. Уплотнитель прижимающий
7. Крепежное трех болтовое кольцо
8. Болты
9. Круглое стопорное кольцо
10. Уплотнительное резиновое кольцо
11. Поворотное прижимающее кольцо
12. Аварийная кнопка сброса
13. Резиновая прокладка, выпускное
колено и крепежные болты
14. Соединительный хомут и выпускное
колено
Для моделей
510 и 610:
Для моделей
710 и выше
1
1312
Rubber gasket
Fiber gasket
2
3
4
5
6
7
8
9
10
11
