1. 1. УДАЛЕНИЕ СТАРОГО ИЗМЕЛЬЧИТЕЛЬНОГО УЗЛА
ОБЩИЕ УКАЗАНИЯ ДЛЯ ВСЕХ МОДЕЛЕЙ
Перед выполнением этой операции
выключить измельчитель и извлечь провод
питания из сетевой розетки.
Если ваше прежнее крепление имеет ту же конструкцию,
что и у нового измельчителя, обратитесь к указаниям по
монтажу, приведённым в разделе 3. Если крепёжная
система другая, выполняйте данные указания:

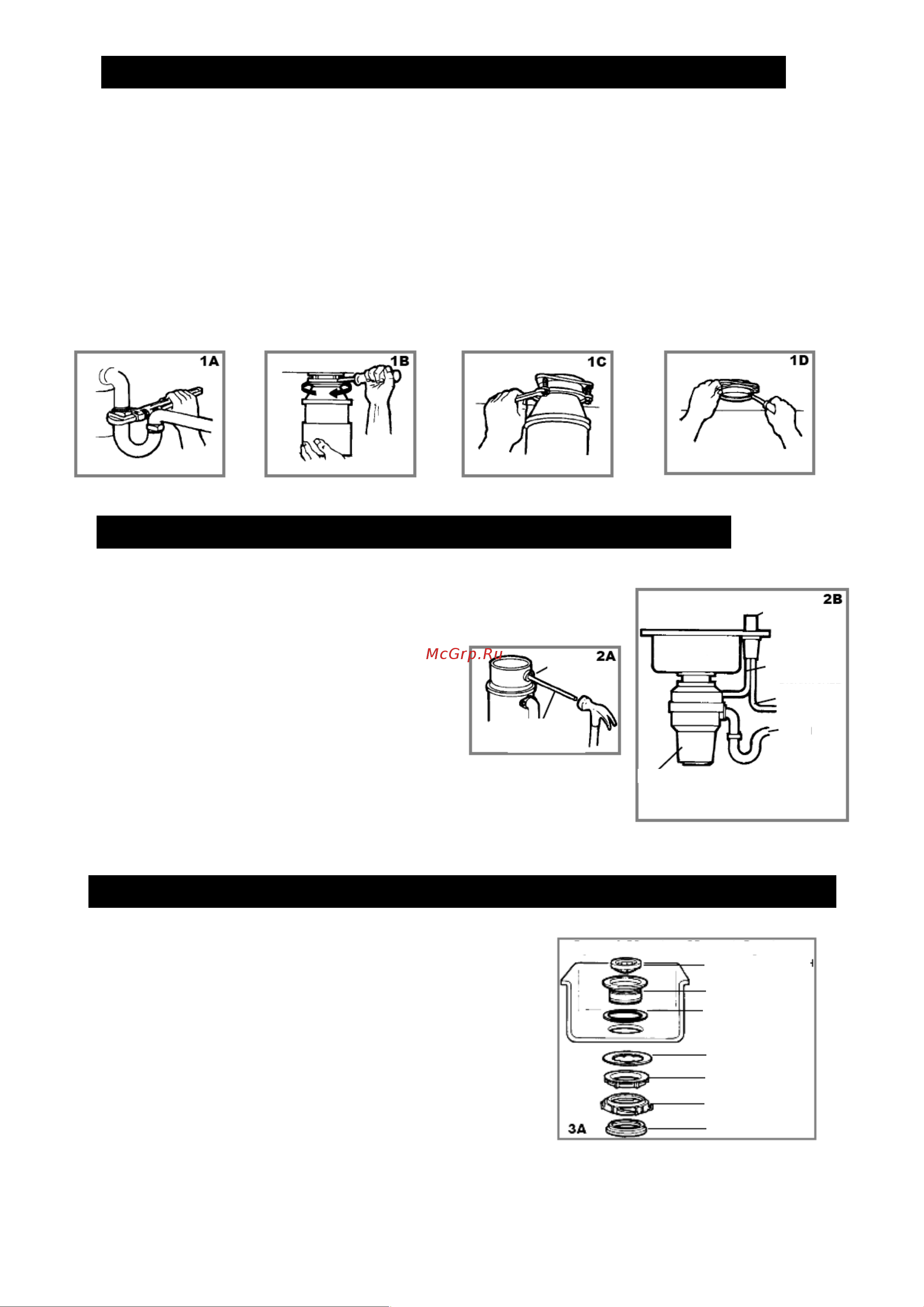

А. С помощью трубного ключа отделите сливную трубу в
том месте, где она соединяется с выпускным коленом
(см. 1А).
Б. Отделить измельчитель от сливного фланца,
повернув крепёжное кольцо влево по часовой стрелке
(см. 1В).
Предупреждение: Поддерживайте измельчитель
при выполнении этой операции, иначе он может
упасть при отделении крепёжного кольца.
2. ПОДКЛЮЧЕНИЕ ПОСУДОМОЕЧНОЙ МАШИНЫ
3. МОНТАЖ КРЕПЁЖНОГО УЗЛА____________________________
ПРОЧЕСТЬ ДО ВКЛЮЧЕНИЯ
ПРИМЕЧАНИЕ. Точно соблюдать порядок сборки (см.
3А). Сборку уплотнителя см. также на рис. 3G.
ПРИМЕЧАНИЕ. Изучить последовательность сборки
заранее, до того, как придётся выполнять её, находясь
под мойкой.
А. Крепёжный узел снимать с измельчителя, повернув
крепёжное кольцо влево (по часовой стрелке) и сняв его.
При использовании посудомоечной машины выполнить
следующие операции. Если посудомоечная машина не
подключается – перейти к разделу 3.
А. С помощью тупого инструмента (стального или
деревянного пробойника выбить пробку (см. 2А). Не
применять отвёртку или иной заострённый инструмент.
(Когда выбитая пробка падает в измельчитель, её
можно извлечь или размолоть при включении
измельчителя. Это не причинит ему вреда, но на это
потребуется некоторое время).
Б. Подключить шланг посудомоечной машины (см. 2В) с
помощью зажима. Убедиться в том, что все соединения
затянуты и подключены по инструкции.
В. При подсоединении посудомоечной машины
непосредственно к измельчителю напрямую, необходимо
использовать клапан обратного давления.
ВЫБИТЬ
ПРОБКУ
ДЕРЕВЯННЫЙ
ИЛИ МЕТАЛЛИЧ.
ПРОБОЙНИК
Обратный
клапан
РЕЗИНОВЫЙ
ШЛАНГ
СЛИВ
ИЗМЕЛЬЧИТЕ
ЛЬ
СЪЁМНЫЙ БРЫЗГО-
ЗАЩИТНИК
КРЕПЁЖНЫЙ УЗЕЛ "SPEED MASTER"
СЛИВНОЙ ФЛАНЕЦ
УПЛОТНЕНИЕ
ФЛАНЦА
КАРТОННАЯ
ПРОКЛАДКА
ОПОРНОЕ КОЛЬЦО
КРЕПЁЖНОЕ КОЛЬЦО
УПЛОТНИТЕЛЬ
