Elikor Бета 60П-650-П3Д [6/6] Комплектность

• 6 •

• 7 •

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5 УСТРОЙСТВО

рис. 3

6 ПОДГОТОВКА К РАБОТЕ

6.1 Установка кухонной вытяжки (рис. 2):

- всегда устанавливайте вытяжку над центральной частью плиты;

- проведите линию установки нижней части вытяжки над плитой (рис. 1);

- разметьте осевую вертикальную линию по центру участка, предусмотренного для установки вытяжки;

- проведите линию на расстоянии «Е» мм (табл. 3)от линии нижней части вытяжки, проведенной ранее;

- на этой линии, разметьте центры отверстий для крепления вытяжки на стене так, чтобы размер «А» был

поделен пополам относительно осевой линии;

- просверлите два отверстия для установки дюбелей Ø8х40 мм и забейте их;

- вверните два самонарезающих винта;

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязненных

поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из розетки

электросети.

4.2 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных (220В±10%, 50Гц±2%).

4.3 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4.4 Эксплуатируйте кухонную вытяжку только с установленными лампами.

4.5 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.6 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.7 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.8 Работы по поиску и устранению неисправностей должны выполняться лицом, обученным правилам ра-

боты с электроустановками. При повреждении электрического шнура, его замену производит квалифициро-

ванный специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной

вытяжки.

4.9 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.10 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме возникает опасность отравления газооб-

разными продуктами сгорания, которые всасываются обратно в помещение.

4.11 В режиме «вытяжки» загрязненный воздух недопустимо отводить посредством присоединения к вы-

тяжному воздуховоду, предназначенному для удаления продуктов сгорания от приборов, использующих горю-

чий газ или другое топливо (не относится к воздухоочистителям, которые только возвращают воздух обратно

в помещение).

ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании

с приборами для приготовления пищи.

ВНИМАНИЕ: В зависимости от варианта монтажа используйте самонарезающие винты и дюбели,

соответствующие типу стены (например: железобетон, гипсокартон и т. д.). Если винты и дюбели вхо-

дят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на

которой должна быть смонтирована кухонная вытяжка.

3 КОМПЛЕКТНОСТЬ

3.1 Кухонная вытяжка 1 шт.

3.2 Фальштруба верхняя 1 шт.

3.3 Фальштруба нижняя 1 шт.

3.4 Кронштейн для фальштрубы 1 шт.

3.5 Крепежные изделия:

винт самонарезающий 3,5х11 4 шт.

винт самонарезающий Ø4,2х41 6 шт.

дюбель пластмассовый Ø8х40 6 шт.

3.6 Руководство по эксплуатации 1 шт.

3.7 Упаковка 1 шт.

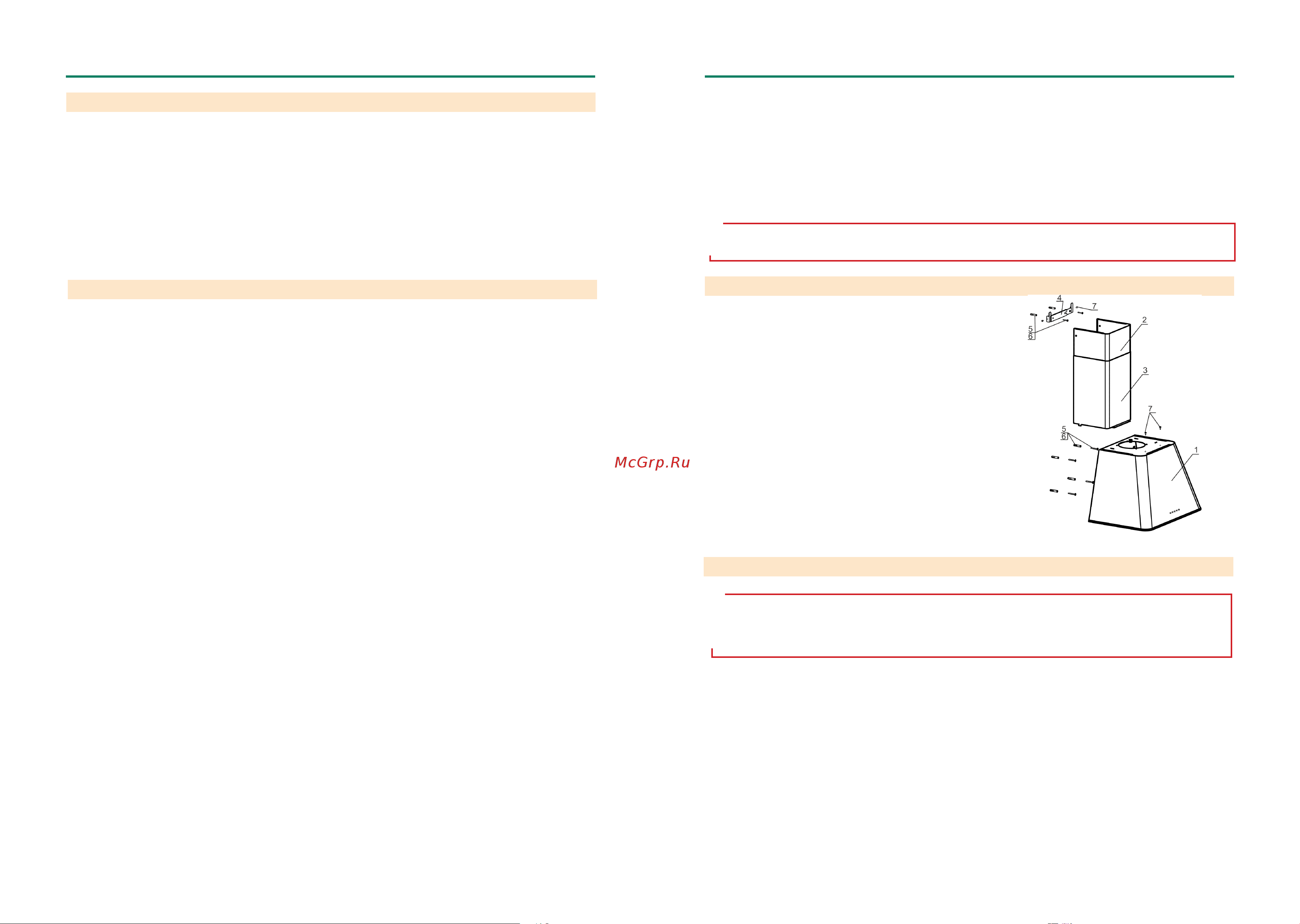

1 Корпус вытяжки в комплекте с вентилятором,

устройством управления и освещения, фильтром.

2 Верхняя фальштруба.

3 Нижняя фальштруба.

4 Кронштейн для крепления верхней фальштрубы.

5, 6 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41

для крепления вытяжки и кронштейна.

7 Винты самонарезающие 3,5х11 для крепления

верхней фальштрубы к кронштейну и нижней к корпусу

вытяжки.

4.12 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-

ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев,

когда за такими лицами осуществляется надзор или проводится их инструктирование относительно исполь

зования данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор

за детьми с целью недопущения их игр с прибором.

4.13 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

Наименование

А(мм)

Б(мм)

Е(мм)

Фолк 60П-650-П3Л

235

290

630

Фолк 90П-650-П3Д

230

380

585

ГАММА • БЕТА • ДЕЛЬТА
