Общее описание
Элементы управления и функции

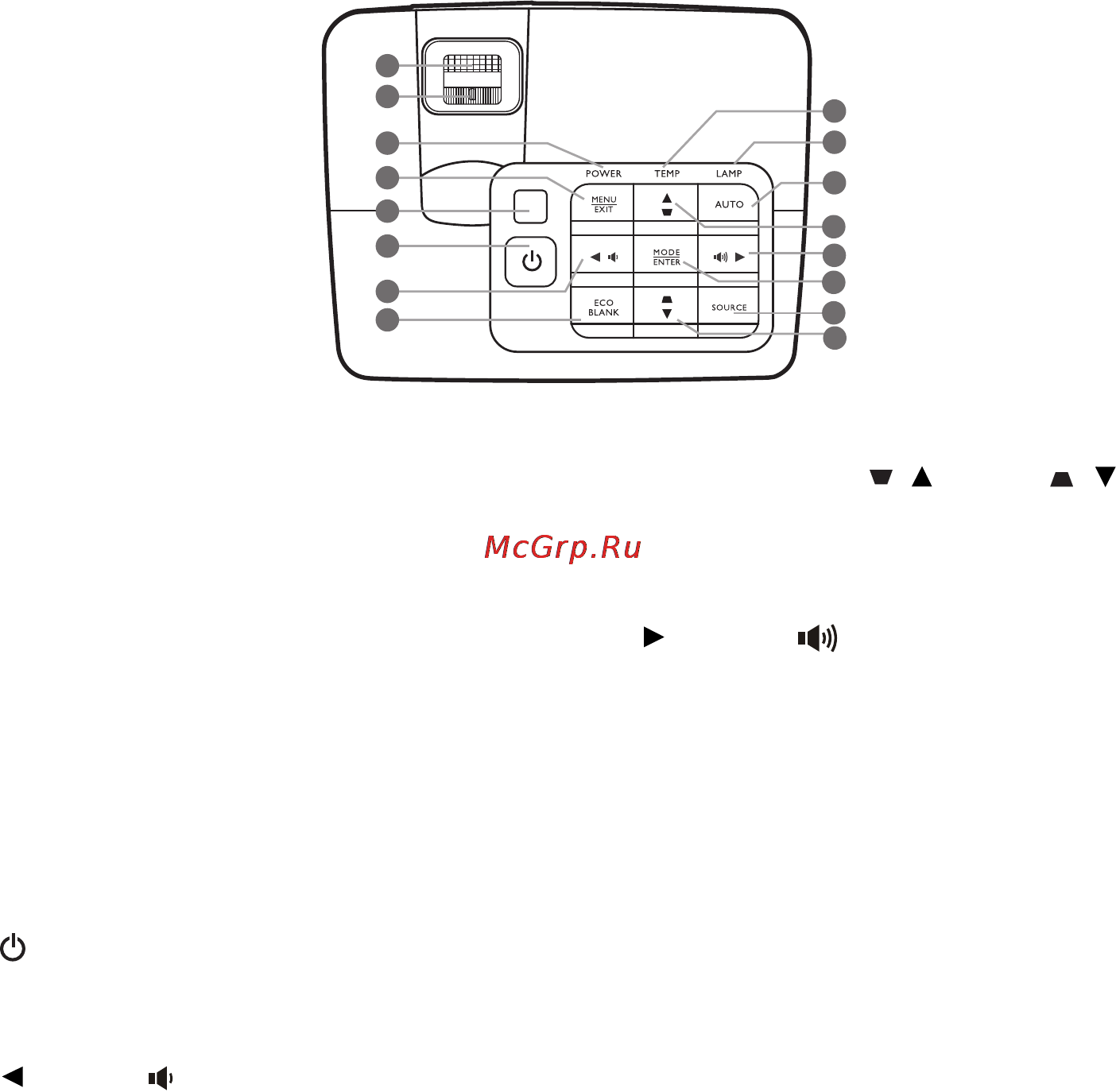

Панель управления
1. Кольцо фокусировки
Регулирует фокусное расстояние
2. Регулятор масштаба
Регулировка размера изображения.
3. Индикатор питания
Горит или мигает во время работы
проектора.
4. MENU/EXIT
Включение экранного меню управления
(OSD). Переход к предыдущему
экранному меню, выход с сохранением
настроек меню.
5. Верхний ИК-датчик
6. POWER
Переключение проектора между
режимами ожидания и включения.
7. Влево/
Уменьшение громкости звука проектора.
8. ECO BLANK
Сброс из
ображения на
экране.
9. Индикатор перегрева
Загорается красным цветом при
перегреве проектора.
10.Индикатор лампы
Отображение состояния лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
11. AUTO
Автоматический выбор оптимальной
синхронизации для выводимого на экран
изображения.
12.Трапецеидальность/ кнопки
перемещения (/Вверх, / Вниз)
Ручная коррекция искажений
изображения в результате проекции под
углом.
13. Вправо/
У
в
еличение громкости звука проектора.
При активном экранном меню кнопки 7,
12 и 13 используются для выбора
пунктов меню и изменения настроек.
14.MODE/ENTER
Выбор доступного режима настройки
изображения.
Активация выбранного пункта в
экранном меню.
15.SOURCE
Отображение панели выбора источника
сигнала.
2
1
4
5
6
7
8
3
10
9
11
12
14
15
13
12
