1.4. УСТАНОВКА ДРЕНАЖНОЙ ТРУБКИ.
• Дренажная трубка должна быть надлежащим обра-
зом изолирована, чтобы предотвратить образова-
ние конденсата.
• Теплоизоляционный материал: толщина резиновой
изоляционной трубки должна быть не менее 9 мм.
• Дренажная труба должна иметь уклон вниз (1/50
1/100). Во избежание обратного потока воды, утеч-
ки и т. д.
• После завершения установки, пожалуйста, прове-
дите испытание на дренаж, чтобы убедиться, что
вода течет через трубопровод плавно, и вниматель-
но наблюдайте за соединением, чтобы убедиться в
отсутствии утечки воды.
2. УСТАНОВКА ВНЕШНИХ БЛОКОВ

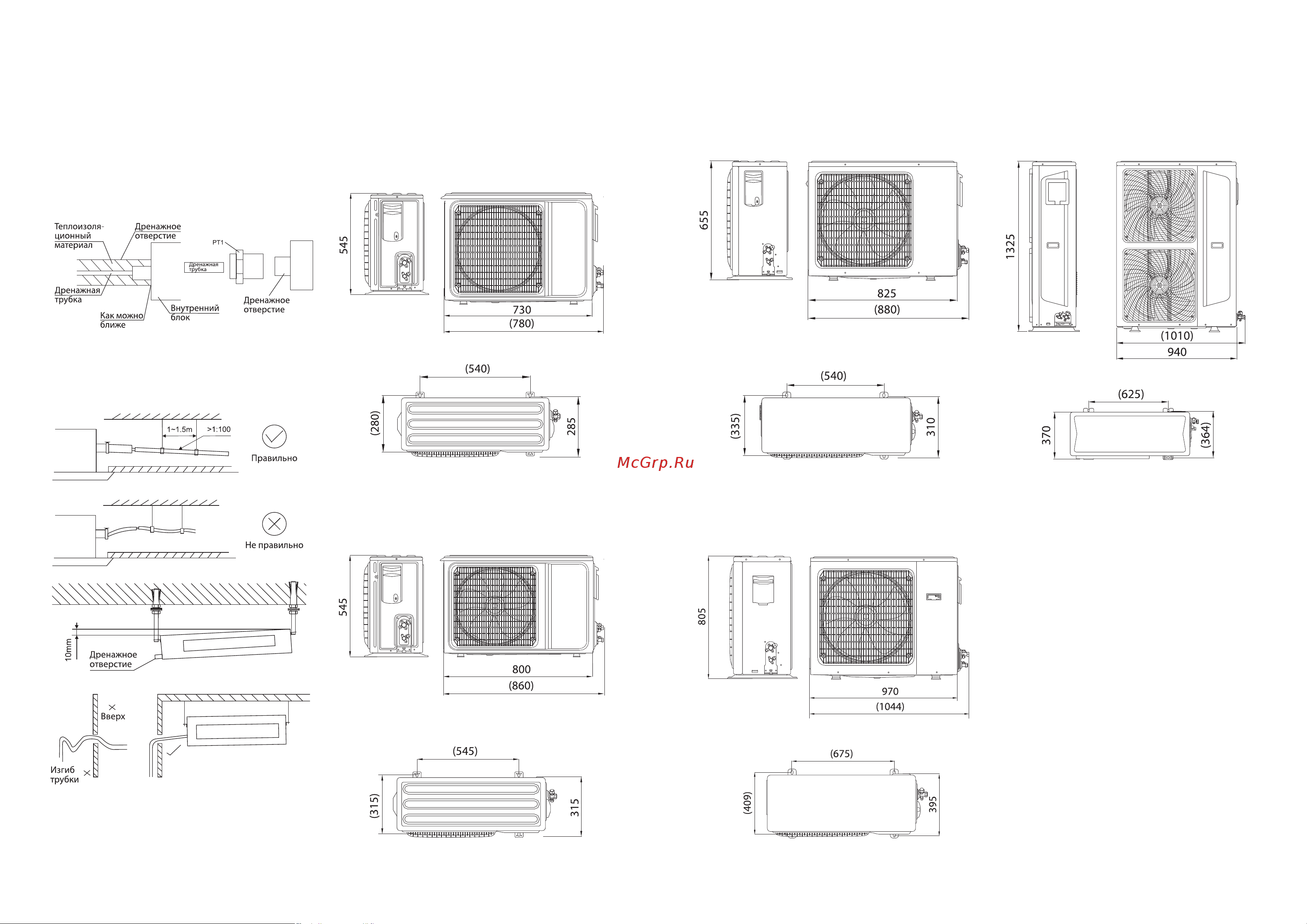

2.1. РАЗМЕРЫ НАРУЖНЫХ БЛОКОВ:
Размеры:
BLC_O/out-12HN1_19Y
Размеры:
BLC_O/out-18HN1_19Y
Размеры:
BLC_O/out-48HN1_19Y
BLC_O/out-60HN1_19Y
2.2. ВЫБОР МЕСТА УСТАНОВКИ ВНЕШНЕГО БЛОКА:
• Площадка для установки должна быть достаточно
прочной, чтобы выдержать вес внешнего блока
• Место должно быть защищено от попадания пря-
мых солнечных лучей, при необходимости нужно
установить надстройку над наружным блоком.
• На площадке должен быть обеспечен легкий отвод
дождевой воды, образующейся при таянии снега и
льда.
• На площадке должны быть обеспечены условия,
чтобы наружный блок не был покрыт снегом и
льдом в течение зимнего сезона.
• На площадке должны быть обеспечены условия,
чтобы вывод воздуха не был направлен на ветреную
сторону.
• На площадке должны быть обеспечены условия,
чтобы выходной воздух и шум при работе не влияли
на повседневную жизнь соседей.
• На площадке должны быть обеспечены условия,
чтобы наружный блок не подвергался воздействию
мусора и масляных паров.
Размеры:
BLC_O/out-24HN1_19Y
Размеры:
BLC_O/out-36HN1_19Y
Монтаж кондиционера
Монтаж кондиционера
