4
5
Устройство кондиционера
Условия эксплуатации
Охлаждение
Температура наружного воздуха: от -5 до +49
о
С
Температура воздуха в помещении: +17
о
С
Относительная влажность воздуха в помещении должна быть не выше
80%, иначе на поверхности кондиционера могут образоваться капли
конденсата. При высокой влажности воздуха рекомендуется выбирать
высокую скорость вращения вентилятора.
Обогрев
(для моделей с режимом обогрева)
Температура наружного воздуха: от -15 до +24
о
С
Температура воздуха в помещении: +30
о
С
Осушение
Температура наружного воздуха: от +11 до +43
о
С
Температура воздуха в помещении: от +17 до +32
о
С
ВНИМАНИЕ!
Эксплуатация кондиционера с нарушением указанных
выше условий может привести к выходу его из строя.
Управление кондиционером
Условия эксплуатации
тив ность ох лаж де ния и на гре ва, по это му чи с ти те
его каж дые две не де ли.
Устройство кондиционера
Кон ди ци о нер со сто ит из вну т рен не го и на руж но го
бло ков, со еди нен ных тру бо про во да ми. Уп рав ле ние
кон ди ци о не ром осу ще ств ля ет ся с пуль та дис тан ци-
он но го уп рав ле ния или с па не ли уп рав ле ния и ин ди-
ка ции вну т рен не го бло ка.

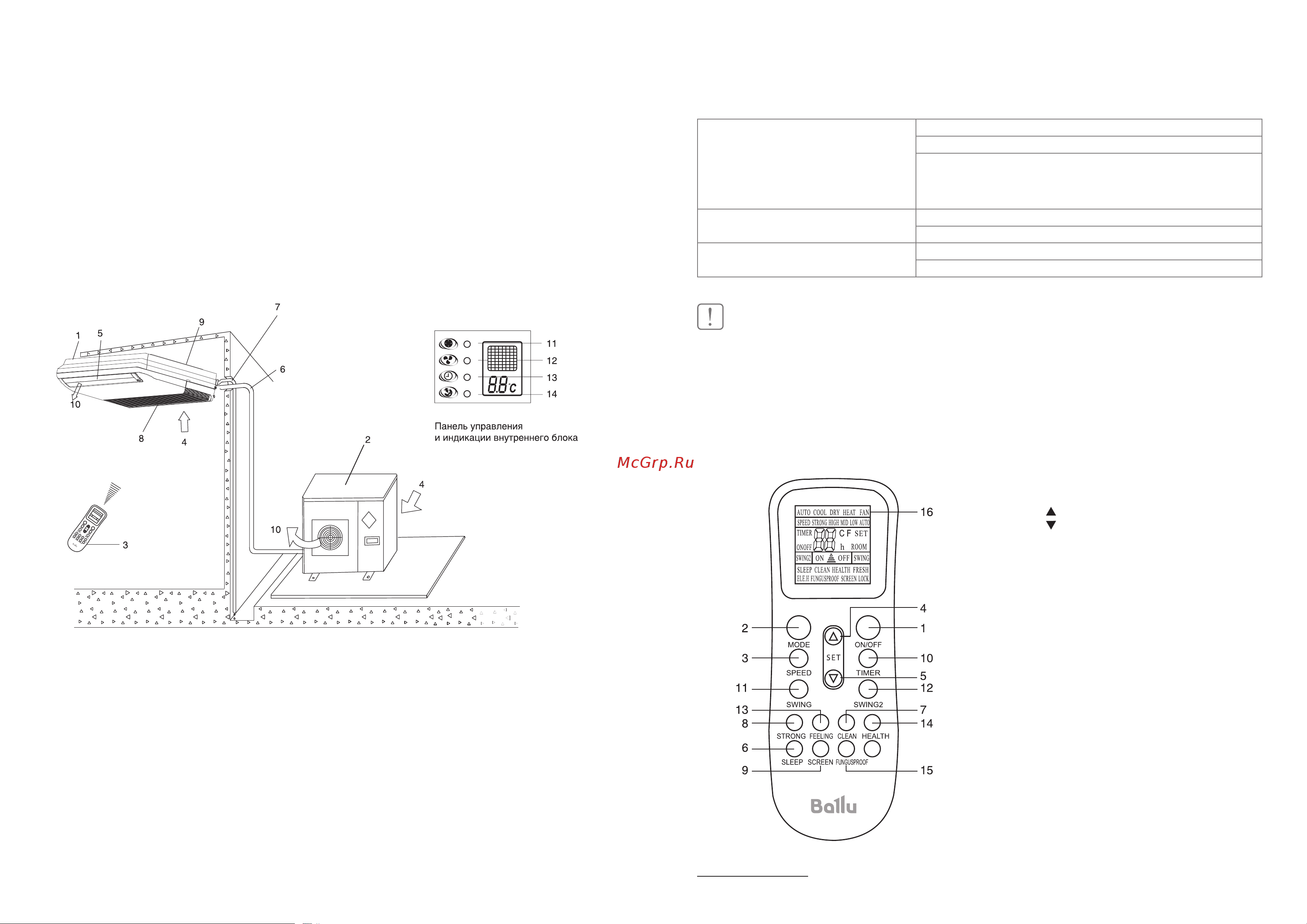

Наименование узлов и деталей кондиционера
1. Внутренний блок
2. Наружный блок
3. Пульт дистанционного управления
4. Вход воздуха
5. Направляющая заслонка
6. Соединительные трубопроводы
7. Шланг для отвода конденсата
8. Воздухозаборная решетка с воздушным фильтром
9. Монтажная пластина
10. Выход воздуха
11. Кнопка включения автоматического режима ра-
боты
12. Индикатор режима работы
13. Индикатор таймера
14. Индикатор режима SLEEP
1. Кнопка ON/OFF – включение/выключение
2. Кнопка MODE – выбор режима работы: Автоматический
– Охлаждение – Осушение – Вентиляция – Обогрев
3. Кнопка SPEED – выбор скорости вращения вентилятора
4. Кнопка
– увеличение температуры
5. Кнопка
– уменьшение температуры
6. Кнопка SLEEP – установка ночного режима работы
7. Кнопка CLEAN – активация функции самоочистки вну-
треннего блока
8. Кнопка STRONG – активация интенсивного режима ра-
боты
9. Кнопка SCREEN – подсветка дисплея на внутреннем
блоке
10. Кнопка TIMER – активация таймера на включение и вы-
ключение
11. Кнопка SWING – управление направлением воздушного
потока по вертикали
12. Кнопка SWING2 – управление направлением воздушно-
го потока по горизонтали
13. Кнопка FEELING – активация режима поддержания за-
данной температуры вокруг пользователя (рядом с
пультом ДУ)
14. Кнопка HEALTH* – включение режимов ионизации и
«приток свежего воздуха»
15. Кнопка FUNGUSPROOF – активация режима автомати-
ческой просушки внутреннего блока
16. Панель индикации пульта дистанционного управле-
ния
Модель пульта и его характеристики
* В данной серии не используется.
