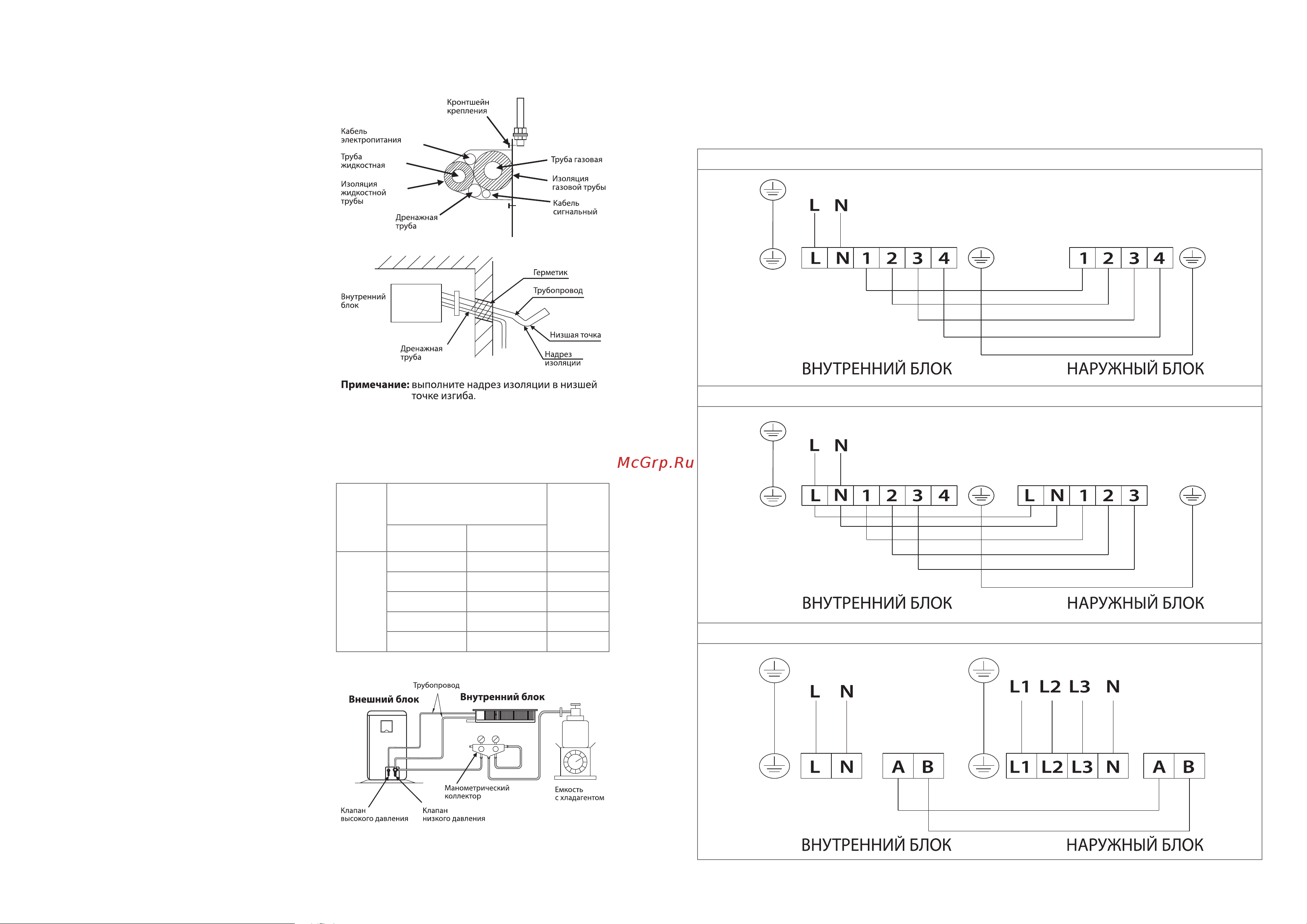

![Ballu Machine BLC_CF-18HN1_19Y Руководство по эксплуатации онлайн [12/23] 763285](/views2/1995000/page12/bgc.png)
22
23
димо устранить.
• По истечении 10-15 минут проверьте давление в
системе. В случае его падения необходимо выяс-
нить причину.
• Отключите баллон с азотом манометрического кол-
лектора. Откачайте азот из системы.
• Подключите к манометрическому коллектору ваку-
умный насос.
• Включите вакуумный насос. Создайте вакуум в си-
стеме до разряженного -0,1Мпа. По истечении 10-
15 минут проверьте разряжение в системе. В случае
его уменьшения необходимо выяснить причину.
• Отключите вакуумный насос от манометрического
коллектора.
• Полностью откройте клапаны трубопроводов хла-
дагента наружного блока, сначала жидкостного, за-
тем газового.
• Отключите манометрический коллектор от сервис-
ного порта газового трубопровода хладагента на-
ружного блока.
• Установите заглушки на клапана газового и жид-
костного трубопроводов хладагента наружного
блока.
3.4. ИЗОЛЯЦИЯ.
• Для того, чтобы теплоизоляция труб не разруша-
лась под воздействием воздуха и солнечного света,
трубопроводы необходимо изолировать непро-
зрачной изоляционной лентой.
• Два фреоновых трубопровода и электрические
провода (если это разрешено местными правила-
ми) должны быть изолированы белой лентой вме-
сте. Сливной шланг также можно присоединить.
• Оберните изолентой трубу от нижней части внеш-
него блока до верхней части трубы, где она входит
в стену. После того, как вы сделаете один оборот
лентой, перекройте его следующим внахлест.
• Прижмите трубы к стене жгутом (по одному на каж-
дые 120 см).
• Для предотвращения попадания воды и посторон-
них предметов через стеновое входное отверстие,
после размещения в нем межблочных коммутаций
и трубопровода дренажа, отверстие необходимо
заделать герметизирующим составом.
3.5. ДОПОЛНИТЕЛЬНАЯ ЗАГРУЗКА ХЛАДАГЕНТА
• Если длина трубы превышает 5 м, добавьте хлада-
гент в соответствии с таблицей ниже:
Соеди-
нитель-
ные
трубы
Размеры труб, мм
Дополни-
тельное
количество
хладагента
(кг/м)
Газовая Жидкостная
Трубо-
провод
φ 9,52×0,75 мм φ 6,35×0,75 мм 0,02
φ 12,7×1 мм φ 6,35×0,75 мм 0,02
φ 15,88×1 мм φ 9,52×0,75 мм 0,05
φ 19,05×1 мм φ 9,52×0,75 мм 0,05
φ 19,05×1 мм φ 12,7×1 мм 0,12
4. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
4.1. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ:
12K,18K
24K
36K, 48K, 60K (3-х фазное подключение внешнего блока)
Монтаж кондиционера
Монтаж кондиционера
