Управление кондиционером
Управление кондиционером
Работа с пультом ДУ
Установка и замена элементов питания:
• установить два щелочных элемента питания
типа LR03, согласно указанной полярности на
пульте ДУ.
ВНИМАНИЕ!
• Во избежание нарушений работы пульта ДУ не
вставляйте в него использованные элементы
питания или элементы питания разных типов.
• Если кондиционер не эксплуатируется в тече-
ние длительного времени, извлеките батарейки
из пульта ДУ. Иначе электролит может потечь и
повредить пульт.
• При нормальной эксплуатации кондиционера
средний срок службы элементов питания со-
ставляет полгода.
• Заменяйте элементы питания, если прием ко-
манды не подтверждается звуковым сигналом,
или на дисплее исчез значок передачи команд.

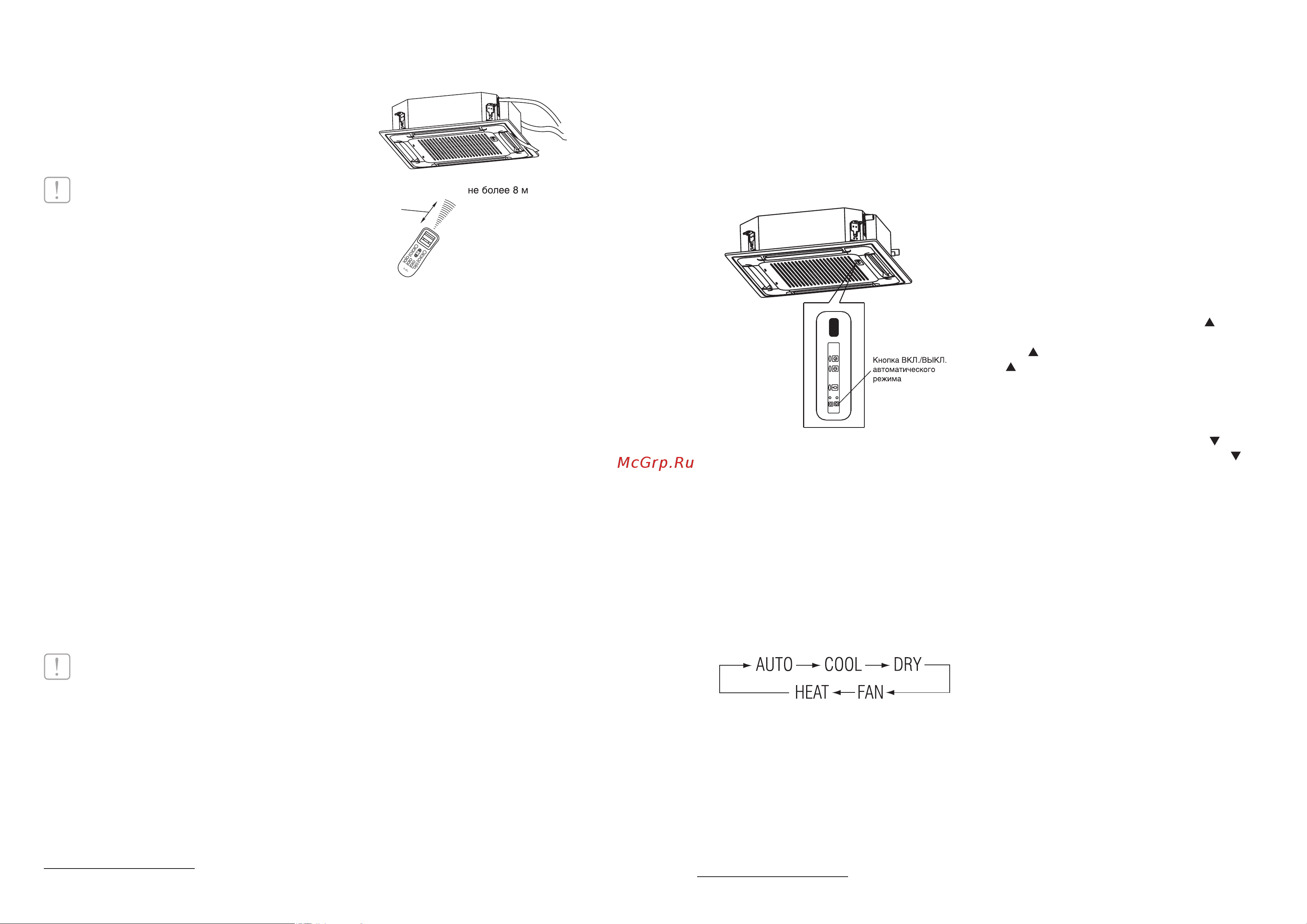

Место расположения пульта ДУ:
• Подавая команды с пульта дистанционного
управления, направляйте ИК-излучатель на
приемник сигналов ДУ, расположенный на вну-
треннем блоке. Держите пульт ДУ на расстоя-
нии не более 8 м от внутреннего блока.
• Если задано время включения или отключения
кондиционера по таймеру, то пульт ДУ в задан-
ное время автоматически посылает управляю-
щий сигнал на внутренний блок.
• Если пульт дистанционного управления нахо-
дится в таком месте, откуда затруднен прием
сигналов, то включение или отключение кон-
диционера по таймеру будет производиться с
задержкой в 15 минут.
ВНИМАНИЕ!
• Пульт ДУ не будет работать, если между ним и вну-
тренним блоком расположены шторы, двери или
другие предметы.
• Не допускайте попадания на пульт воды и не под-
вергайте его воздействию прямых солнечных лу-
чей и источников тепла.
• Во избежание нарушения приема сигналов пульта
ДУ не допускайте попадания прямых солнечных
лучей на приемник ИК-сигналов, расположенный
на внутреннем блоке.
• Если другие электроприборы реагируют на сигна-
лы пульта ДУ, отодвиньте их от кондиционера или
проконсультируйтесь с представителем торговой
организации, у которой Вы приобрели кондицио-
нер.
Регулирование направления потока обрабо-
танного воздуха
Регулируя положение направляющих заслонок, за-
дайте направление потока обработанного воздуха,
обеспечивающее равномерное распределение тем-
пературы и наиболее комфортные условия в поме-
щении.
Для изменения положения направляющих заслонок
используйте кнопки "SWING" и "SWING2".
Защита кондиционера
Трехминутная задержка включения
Для защиты компрессора от коротких циклов пред-
усмотрена трехминутная задержка включения кон-
диционера после его отключения.
Перебои электропитания
При перебоях электропитания кондиционер сохра-
няет 4 параметра:
1. режим работы;
2. установленную скорость вентилятора;
3. заданную температуру;
4. положение жалюзи;
При перебоях электропитания и возобновления элек-
тропитания кондиционер автоматически возвращает-
ся к предыдущим настройкам. При этом режим работы
по таймеру не сохраняется.
Кнопка включения/выключения автоматиче-
ского режима
В случае утери или выхода из строя беспроводного
пульта управления возможно включение/выключе-
ние кондиционера при помощи кнопки автоматиче-
ского режима.
При нажатии кнопки переключателя кондиционер
включится в автоматический режим. В зависимости
от температуры в помещении кондиционер будет
охлаждать, нагревать или работать в режиме венти-
ляции. Если кондиционер работает, то при нажатии
кнопки автоматического режима он остановится.
Режимы работы
1. ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)
Нажмите кнопку ON/OFF. Когда прибор получит сиг-
нал, то на дисплее внутреннего блока отобразится ин-
дикатор включения. При нажатии кнопки второй раз,
прибор будет выключен.
2. MODE (РЕЖИМ РАБОТЫ)
Нажатием кнопки выбирается режим рабо-
ты в следующей последовательности: AUTO
(АВТОМАТИЧЕСКИЙ), COOL (ОХЛАЖДЕНИЕ), DRY
(ОСУШЕНИЕ), HEAT (НАГРЕВ), FAN (ВЕНТИЛЯТОР). На
дисплее пульта высвечиваются соответствующие
знаки индикации режимов:
ПРИМЕЧАНИЕ
О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ
РЕЖИМ РАБОТЫ)
Когда выбран режим AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ
РАБОТЫ), установленная температура отображаться на
LCD-дисплее не будет, кондиционер в зависимости от
температуры воздуха в помещении автоматически начи-
нает работать в режиме охлаждения или нагрева, созда-
вая комфортные условия для пользователя.
3. SPEED (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ
ВЕНТИЛЯТОРА)
Нажатием кнопки SPEED скорость вентилятора меня-
ется в следующей последовательности:
AUTO – Высокая – Средняя – Низкая.
На дисплее высвечивается соответствующая индика-
ция скорости вентилятора:
AUTO – LOW (низкая) – MID (средняя) – HIGH
(высокая). В режиме Auto скорость вентилятора за-
дается автоматически в зависимости от разницы за-
данной температуры и температуры окружающего
воздуха.
В режиме CLEAN (функция продувки испарителя)
вентилятор автоматически вращается на низкой ско-
рости.
4. КНОПКА УВЕЛИЧЕНИЯ ТЕМПЕРАТУРЫ
Для того, чтобы увеличить температуру, нажмите
кнопку . Непрерывное нажатие и удержание кноп-
ки более 2 секунд соответственно будет быстро
увеличивать температуру до того момента, пока
кнопка не будет отжата. В режиме AUTO функция ре-
гулировки температуры отсутствует.
Диапазон регулировки температур: 16-32°С.
5. КНОПКА УМЕНЬШЕНИЯ ТЕМПЕРАТУРЫ
Непрерывное нажатие и удержание кнопки бо-
лее 2 секунд соответственно будет быстро понижать
температуру до того момента, пока кнопка не будет
отжата. В режиме AUTO функция регулировки темпе-
ратуры отсутствует.
6. SLEEP (НОЧНОЙ РЕЖИМ)
Используется для установки или отмены НОЧНОГО
РЕЖИМА. После включения прибора функцию уста-
новки ночного режима нужно активировать. После
выключения прибора или повторного нажатия на
клавишу SLEEP функция НОЧНОГО РЕЖИМА будет от-
менена. При установке функции НОЧНОГО РЕЖИМА
на дисплее пульта высвечивается SLEEP. В том режи-
ме может быть применена функция TIMER. В режиме
AUTO и SPEED данная функция недоступна.
7. CLEAN (ОЧИСТКА)
При выключенном пульте дистанционного управления
нажмите кнопку CLEAN (ОЧИСТКА). Жалюзи устанавли-
ваются в исходное положение для охлаждения, и кон-
диционер запускает функцию очистки. Максимальная
продолжительность работы данной функции — 35
минут. Эта функция направлена на очистку пыли на
испарителе и осушения воды, находящейся внутри ис-
парителя. Она также предотвращает заплесневение ис-
парителя вследствие накопления воды и распростра-
нение неприятного запаха.
После установки функции очистки для запуска конди-
ционера и отключения этой функции необходимо еще
раз нажать кнопку CLEAN или кнопку «ВКЛ./ВЫКЛ.».
* В данной серии не используется.
* В данной серии не используется.
