18
19

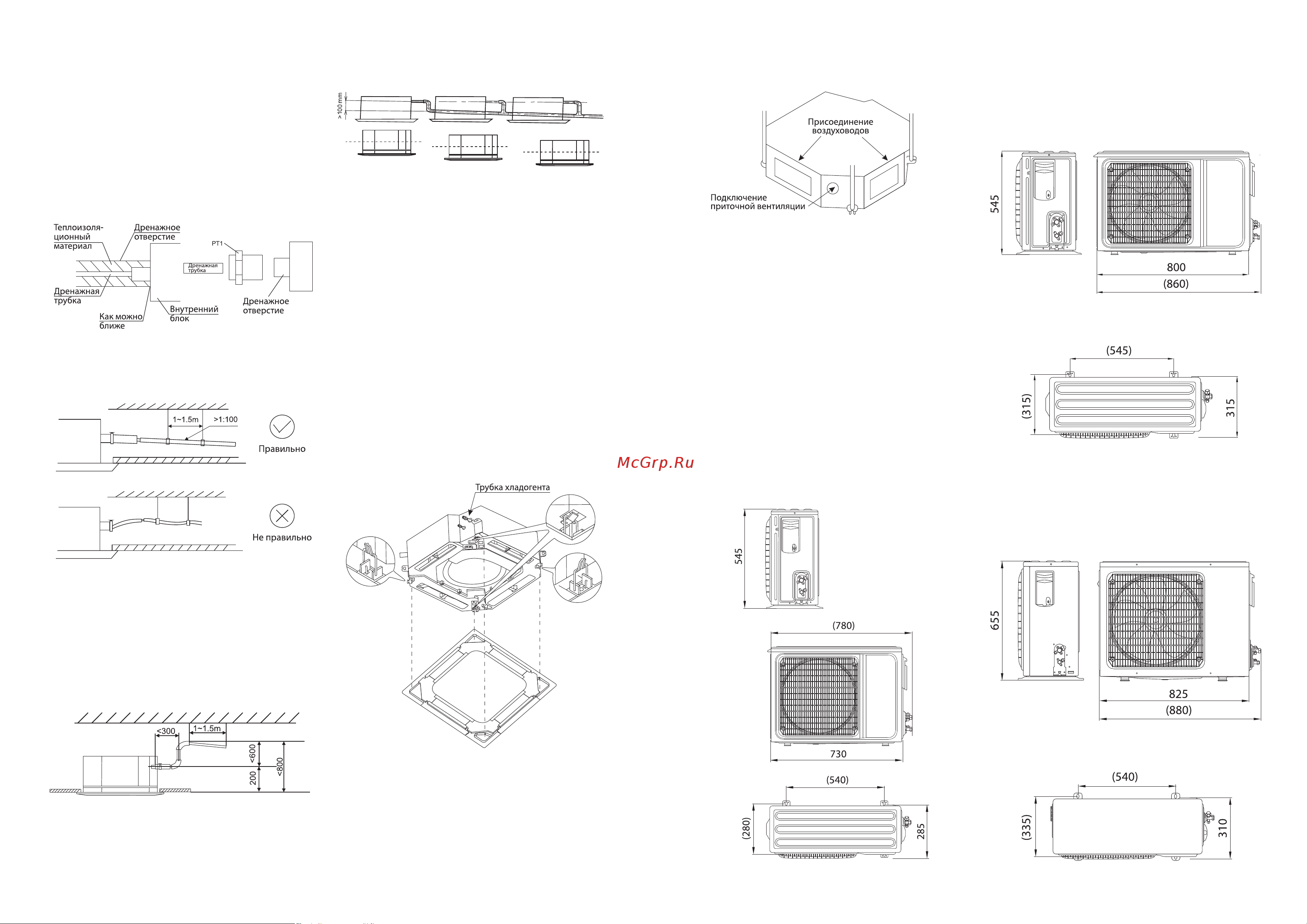

1.4. УСТАНОВКА ДРЕНАЖНОЙ ТРУБКИ.
• Дренажная трубка должна быть надлежащим обра-
зом изолирована, чтобы предотвратить образова-
ние конденсата.
• Теплоизоляционный материал: толщина резиновой
изоляционной трубки должна быть не менее 9 мм.
• Дренажная труба должна иметь уклон вниз (1/50
1/100). Во избежание обратного потока воды, утеч-
ки и т. д.
• Устройство оснащено сливным насосом (дренаж-
ная помпа), который поднимает воду до 1200 мм.
Однако после остановки насоса вода, оставшаяся
в трубе, будет стекать обратно и может перепол-
нить сливной поддон, что приведет к утечке воды.
По этой причине, пожалуйста, установите сливную
трубку, как показано на рисунке ниже:
• При сливе нескольких блоков в общую сливную
линию этот общий слив должен быть установлен на
расстоянии около 100 мм ниже сливного отверстия
каждого узла, как показано на рисунке ниже:
• После завершения установки, пожалуйста, прове-
дите испытание на дренаж, чтобы убедиться, что
вода течет через трубопровод плавно, и вниматель-
но наблюдайте за соединением, чтобы убедиться в
отсутствии утечки воды. Если блок установлен в не-
давно построенном доме, настоятельно рекомен-
дуем провести этот тест перед установкой потолка.
1.5. УСТАНОВКА ПАНЕЛИ
• Панель имеет четыре крючка, которые крепятся к
соответствующим кронштейнам на блоке, и панель
должна быть сначала размещена с помощью дан-
ных крючков. Затем панель фиксируется на месте
четырьмя болтами, доступ к которым осуществля-
ется через четыре угловые панели расположенные
на углах решетки.
1.6. Подключение приточной вентиляции
• Для того чтобы удовлетворить требования мак-
симального количества клиентов, во внутренних
блоках на 24K BTU и более резервируется одно от-
верстие для приточной вентиляции и четыре отвер-
стия для подключения воздуховодов. Свежий воздух
можно заводить снаружи или через воздуховоды.
• В углу устройства имеется круглое отверстие для
подключения притока свежего воздуха. Если поль-
зователям необходима данная опция, вырежьте
круглый металлический лист и подсоедините его к
воздуховоду. Отверстие для свежего воздуха под-
ключается к входному отверстию для возвратного
потока воздуха внутреннего блока, при работе све-
жий воздух может поступать снаружи из-за отрица-
тельного давления.
2. УСТАНОВКА ВНЕШНИХ БЛОКОВ
2.1. РАЗМЕРЫ НАРУЖНЫХ БЛОКОВ:
Размеры:
BLC_O/out-12HN1_19Y
Размеры:
BLC_O/out-18HN1_19Y
Размеры:
BLC_O/out-24HN1_19Y
Монтаж кондиционера
Монтаж кондиционера
