8
9
звуковых сигналов, сообщая о готовности данной
функции. При установке данной функции, за исклю-
чением случаев, когда кондиционер отключается от
питания или эту функцию отключают вручную, она
будет работать по умолчанию.
Для отключения этой функции:
В выключенном состоянии кондиционера и пульте
дистанционного управления направьте пульт дис-
танционного управления на кондиционер и один
раз непрерывно удерживайте кнопку «ЗАЩИТА ОТ
ПЛЕСЕНИ». Звуковой сигнал будет издаваться еще
три раза после первых пяти звуковых сигналов, со-
общая об отключении данной функции.
При включенной функции рекомендуется не вклю-
чать повторно кондиционер, пока она полностью не
остановится.
Эта функция не работает в случае остановки време-
ни или перехода в режим ожидания.
Управление кондиционером
Условия эксплуатации
Функция CLEAN прекратится автоматически по исте-
чении 35 минут работы.
ПРИМЕЧАНИЕ
О ФУНКЦИИ CLEAN.
Функция CLEAN необходима для удаления влаги с по-
верхности испарителя и внутренних полостей блока.
Удаление влаги предотвращает появление и рост бакте-
рий и образования плесени внутри блока.
8. STRONG (ИНТЕНСИВНЫЙ РЕЖИМ)
В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT (ОБОГРЕВ) на-
жатием кнопки STRONG можно включить/выключить
функцию ИНТЕНСИВНЫЙ РЕЖИМ. При переключении
режимов либо при увеличении/уменьшении скоро-
сти вращения вентилятора, функция ИНТЕНСИВНЫЙ
РЕЖИМ автоматически отключается.
ПРИМЕЧАНИЕ
О ФУНКЦИИ STRONG
После запуска данной функции вентилятор начнет вра-
щаться на максимальной скорости для того, чтобы обо-
греть или охладить помещение таким образом, чтобы
температура в помещении как можно скорее достигла
ранее установленной температуры.
9. SCREEN (ПОДСВЕТКА ДИСПЛЕЯ НА ВНУТРЕННЕМ
БЛОКЕ)
Нажатием кнопки SCREEN можно включить/выклю-
чить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем
блоке.
После выключения прибора из сети функцию SCREEN
необходимо подключить заново.
10. Кнопка TIMER (ТАЙМЕР)
Настройка времени таймера ON (ВКЛ).
При выключенном пульте дистанционного управле-
ния нажмите кнопку TIMER (ТАЙМЕР). На дисплее ото-
бражается TIMER ON (ТАЙМЕР ВКЛ.) и время таймера.
Диапазон установки времени варьируется от 0,5 ч.
до 24 часов.
Для настройки желаемого времени таймера нажи-
майте кнопку или . Каждое нажатие этих кнопок
задает увеличение или уменьшение времени на пол-
часа. По достижению 10 часов каждое нажатие этих
кнопок задает увеличение или уменьшение време-
ни на один час. Для включения функции таймера
еще раз нажмите кнопку ТАЙМЕР. Можно настроить
другую функцию для обеспечения подходящего со-
стояния после включения кондиционера (включая
режим работы, температуру, вращение, скорость
вентилятора и т. д.).
На дисплее отобразятся все сохраненные настройки.
Когда таймер достигнет заданного времени, кондици-
онер перейдет в автоматический режим работы в соот-
ветствии с настройками.
Настройка времени таймера OFF (ВЫКЛ.)
При включенном пульте дистанционного управле-
ния нажмите кнопку TIMER (ТАЙМЕР). На дисплее
отображается TIMER OFF (ТАЙМЕР ВЫКЛ.) и время
таймера. Диапазон установки времени варьируется
от 0,5 ч. до 24 часов. Для настройки желаемого вре-
мени таймера нажимайте кнопку или . Каждое
нажатие этих кнопок задает увеличение или умень-
шение времени на полчаса. По достижению 10 часов
каждое нажатие этих кнопок задает увеличение или
уменьшение времени на один час. Для выключения
функции таймера еще раз нажмите кнопку TIMER.
11, 12. SWING и SWING2 (ПОЛОЖЕНИЕ
ВЕРТИКАЛЬНЫХ И ГОРИЗОНТАЛЬНЫХ ЖАЛЮЗИ)
Нажатием кнопок SWING и SWING2 можно регули-
ровать положения вертикальных и горизонтальных
жалюзи внутреннего блока под необходимым Вам
углом.
Если нажать на кнопку SWING или SWING2 жалюзи
начнут качаться, затем, если кнопку еще раз нажать,
положение жалюзи зафиксируется в выбранном по-
ложении.
ПРИМЕЧАНИЕ
Горизонтальные жалюзи можно отрегулировать вручную.
13. КНОПКА FEELING
Заданная температура воздуха поддерживается не в
месте расположения внутреннего блока, а рядом с
пультом ДУ (вблизи пользователя), что обеспечивает
наиболее комфортные климатические условия. При
нажатии кнопки FEELING отображается текущая тем-
пература. При повторном нажатии кнопки отобража-
ется установленная температура.
14. КНОПКА HEALTH*
В данной серии не используется.
15. FUNGUSPROOF
У этого кондиционера есть особая функция просу-
шивания и защиты от плесени, которую можно вклю-
чить или отключить. Данная функция направлена на
предотвращение заплесневения испарителя вслед-
ствие накопления воды и распространение непри-
ятного запаха.
Способ настройки: при выключенном кондиционе-
ре и пульте дистанционного управления направьте
пульт дистанционного управления на кондицио-
нер и один раз непрерывно удерживайте кнопку
FUNGUSPROOF (ЗАЩИТА ОТ ПЛЕСЕНИ). Звуковой сиг-
нал будет издаваться еще пять раз после первых пяти
* В данной серии не используется. * В данной серии не используется.
Охлаждение
Температура наружного воздуха:
от -5 до +49
о
С
Температура воздуха в помещении:
+17
о
С
Относительная влажность возду-
ха в помещении должна быть не
выше 80%, иначе на поверхности
кондиционера могут образовать-
ся капли конденсата. При высокой
влажности воздуха рекомендуется
выбирать высокую скорость вра-
щения вентилятора.
Обогрев (для
моделей с режи-
мом обогрева)
Температура наружного воздуха:
от -15 до +24
о
С
Температура воздуха в помещении:
+30
о
С
Осушение
Температура наружного воздуха:
от +11 до +43
о
С
Температура воздуха в помещении:
от +17 до +32
о
С
ВНИМАНИЕ!
Эксплуатация кондиционера с нарушением указанных
выше условий может привести к выходу его из строя.
Условия эксплуатации

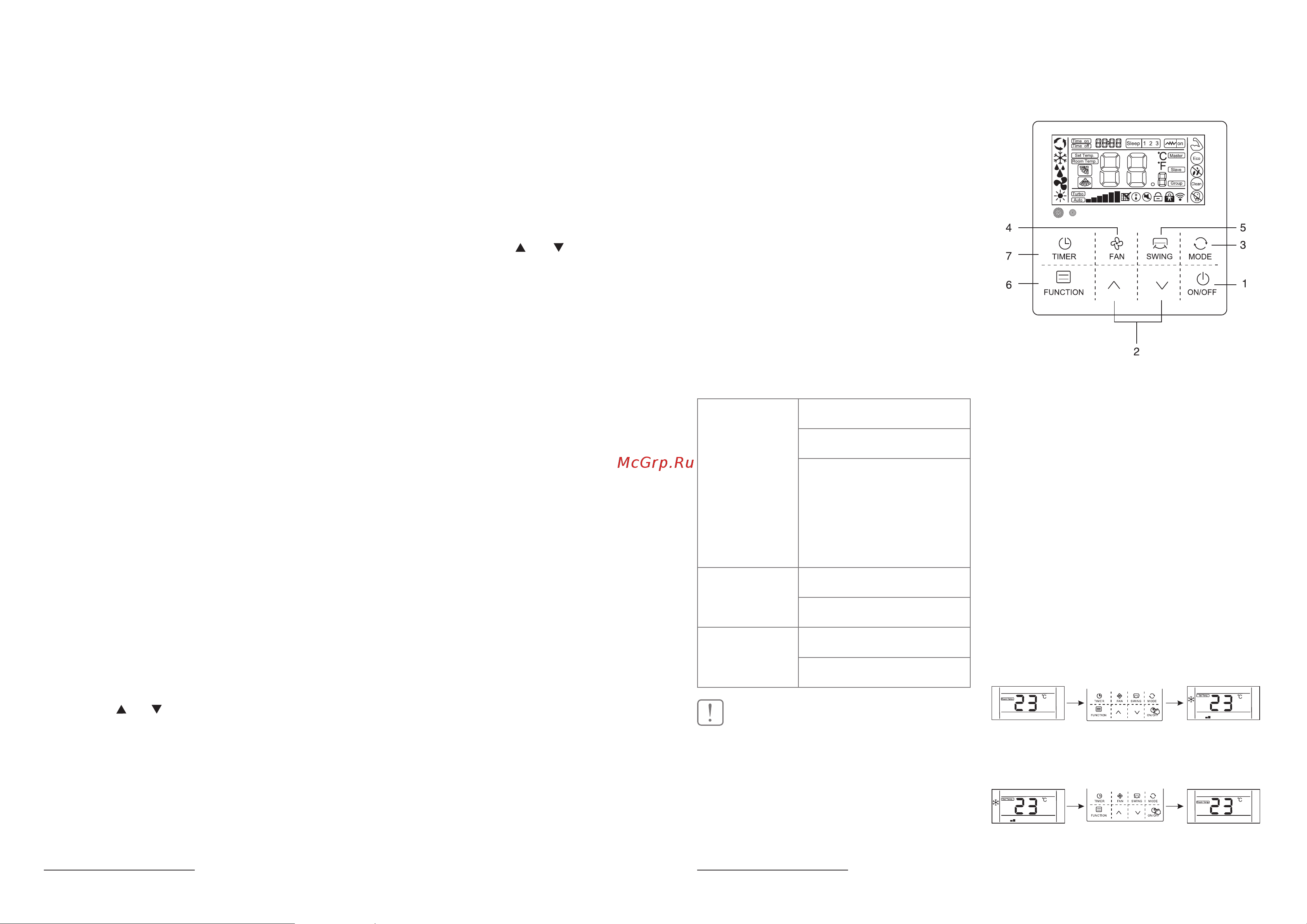

Проводной пульт управления
Опция (не входит в стандартную комплектацию)
1. Кнопка включения/выключения
2. Кнопки регулировки
3. Кнопка переключения режимов
4. Кнопка регулировки скорости вращения венти-
лятора
5. Изменение направления воздушного потока
6. Кнопка переключения функций
7. Таймер
1. КНОПКА ON / OFF
Нажмите кнопку «ON / OFF» для включения или вы-
ключения прибора.
Во время работы приборы, пользователь может вы-
бирать режимы работы, скорость вращения вентиля-
тора, установленную температуру, специальные функ-
ции и другие параметры проводного пульта.
Когда устройство находится в режиме ожидания,
проводной пульт отображает температуру внутри
помещения (комнатная температура), остальное со-
держимое не отображается.
2. КНОПКИ
∧ / ∨
- Во время работы прибора, нажимайте кнопки «∧»
или «∨» чтобы увеличить или уменьшить установ-
