Подготовка к работе

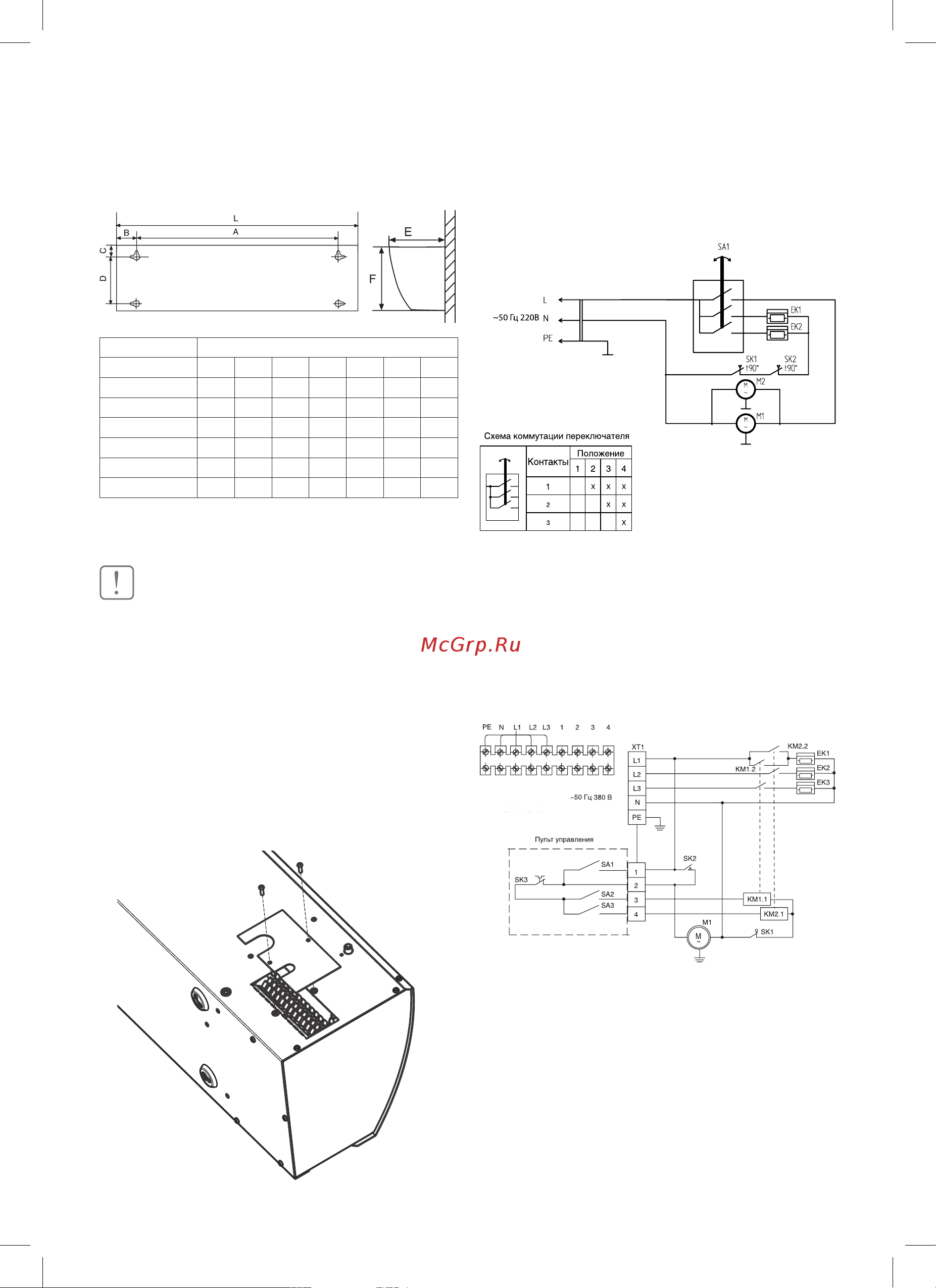

Схема задней пластины завес для горизон-

тальной или вертикальной установки

Модель Размеры, мм

L А В С D Е F

ВНС-L08-Т03 815 720 45 30 - 140 185

ВНС-М10-Т06 1050 900 75 40 150 220 240

ВНС-М15-Т09 1500 1360 65 40 150 220 240

ВНС-М20-Т12 1950 1820 65 40 150 220 240

ВНС-М20-Т18 1950 1820 65 40 150 220 240

ВНС-М20-Т24 1950 1820 65 40 150 220 240

Подключение к электрической сети

ВНИМАНИЕ!

Тепловая завеса должна подключаться специ-

алистами, имеющими соответствующий до-

пуск по технике безопасности.

Подключение к электросети осуществляется

через автоматический выключатель в соответ-

ствии с «Правилами эксплуатации электроу-

становок». Для этого необходимо снять крыш-

ку на верхней стенке корпуса, завести шнур

питания и подключить его к клеммной колодке.

Расположение клеммной колодки приведено

на рисунке:

Далее приведены электрические схемы завес:

Схема электрическая ВНС-L08-Т03

EK1,EK2 – электронагреватели;

М1 – электродвигатель;

SA1 – переключатель;

SK1, SK2 – термовыключатель;

Схема электрическая моделей

BHC-М10-Т06, BHC-М15-Т09, BHC-М20-Т12.

ЕК1, ЕК2, ЕК3 – электронагревательные эле-

менты;

SK1 – защитный термостат без автовозврата;

SK2 – термостат задержки выключения двига-

телей;

SK3 – терморегулятор;

КМ1, КМ2 – электромагнитные реле;

М1 – электродвигатели;

SА1 – сетевой выключатель;

SА2, SА3 – выключатели нагревателей;

ХТ1 – колодка клеммная.
