Ballu BHC-M 15-W 20 [13/24] Приложение 2

Приложение 2

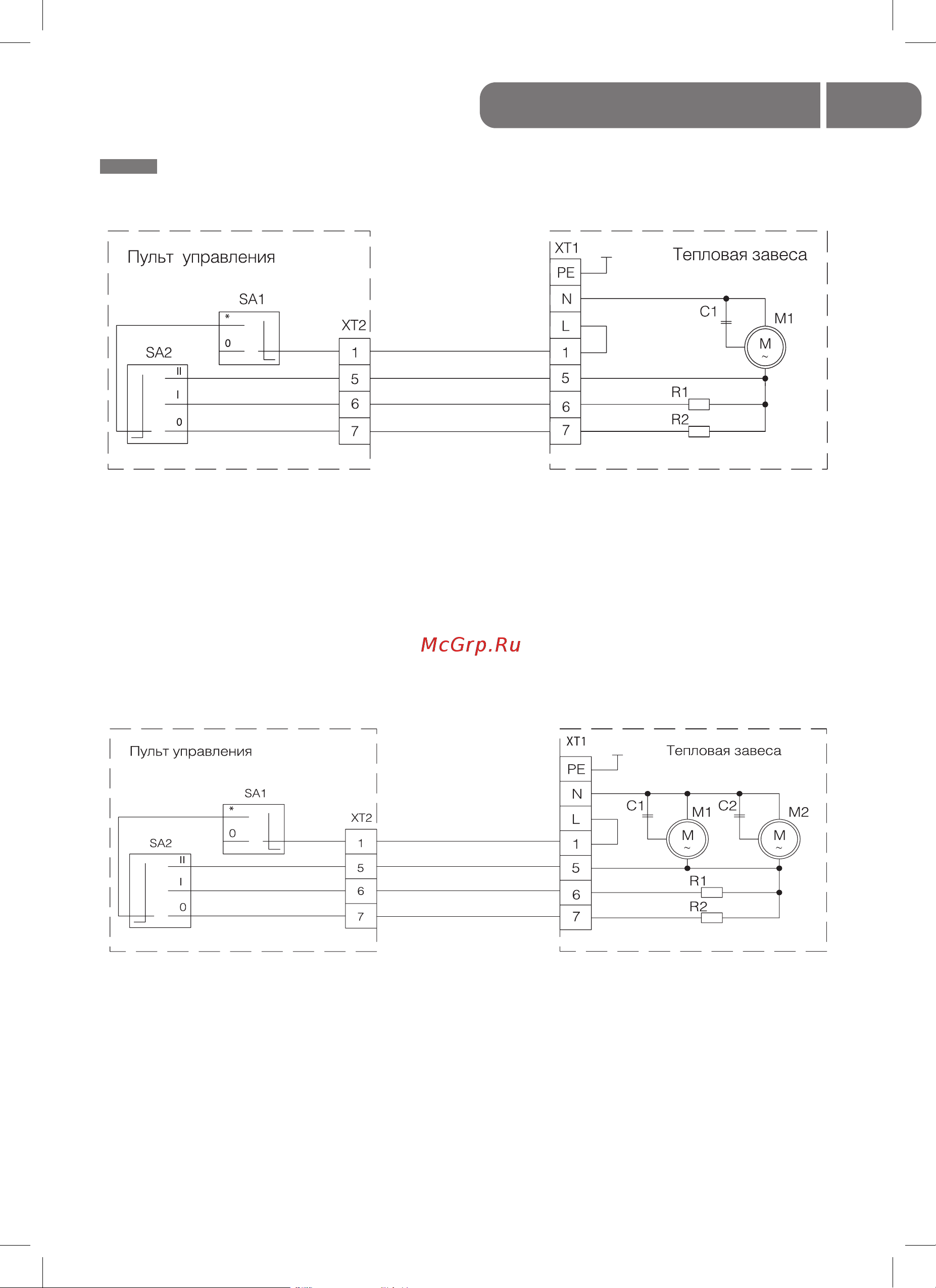

Электрические схемы

М1 – Электродвигатель;

С1 – Конденсатор;

R1, R2 – Нагрузка;

XT1, XT2 – Колодка клеммная;

SA1, SA2 – Ползунковый переключатель

Рис. 1

Принципиальная схема подключения тепловых завес BHC-M10-W12, BHC-M15-W20,

BHC-M20-W30,BHC-H10-W18,BHC-H15-W30 к пульту управления

М1, M2 – Электродвигатели;

С1, С2 – Конденсаторы;

R1, R2 – Нагрузка;

SA1, SA2 – Переключатели;

XT1, XT2 – Колодки клеммные

Рис. 2

Принципиальная схема подключения тепловой завесы BHC-H20-W45

к пульту управления
