Монтаж радиаторов

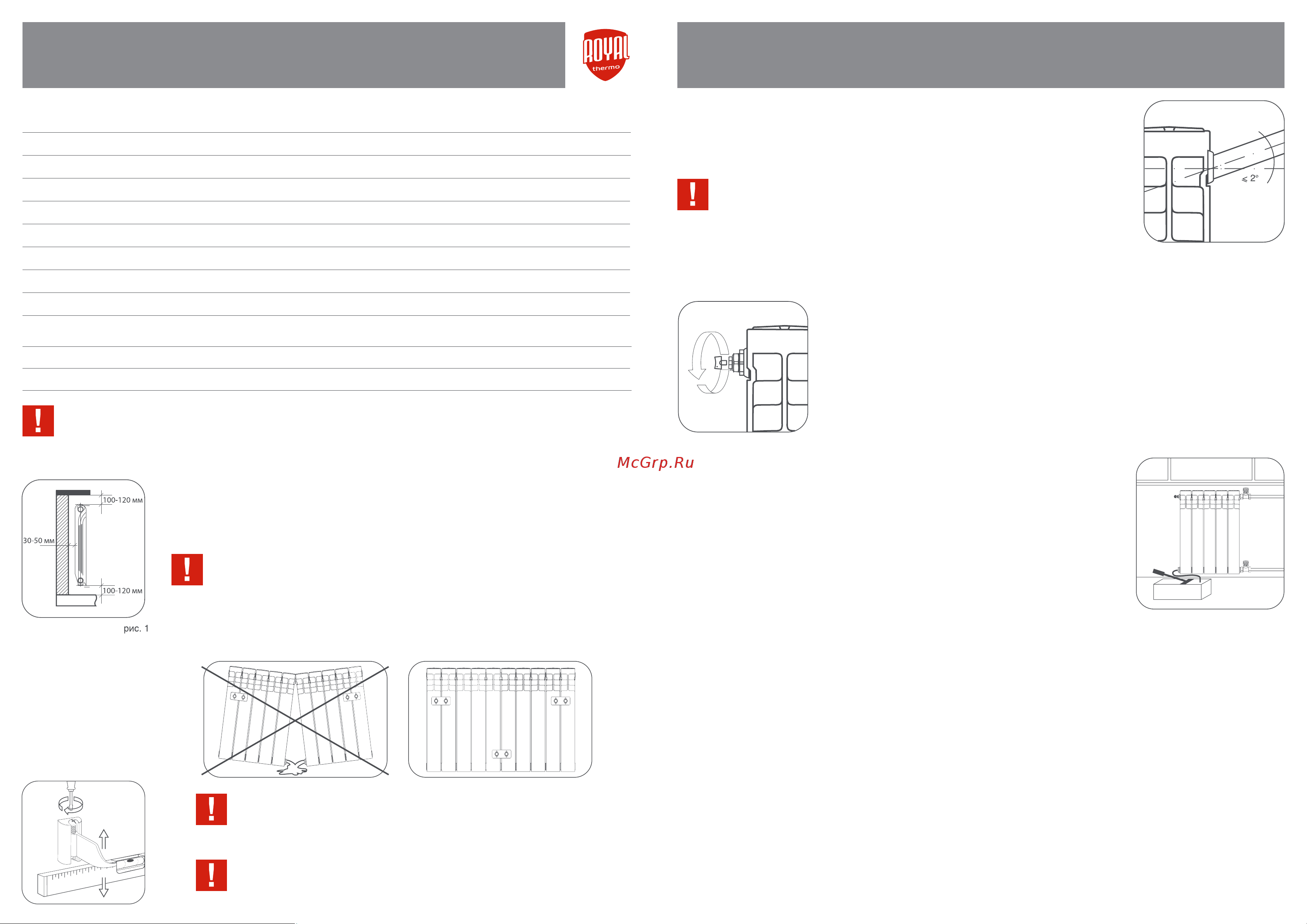

1. Для эффективной работы радиатора необходимо соблюдать монтажные

расстояния, указанные на рис. 1

2. Демонтаж заменяемого радиатора

Перед демонтажем старого радиатора во избежание подтопления помещения

убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).

Технический

паспорт

изделия

Технический

паспорт

изделия

Рабочее давление, бар 20 20 20 20

Опрессовочное давление, бар 30 30 30 30

Давление на разрыв, бар >100 >100 >100 >100

Масса секции, кг 1,3 1,01 1,35 1,31

Объем воды в секции, л 0,37 0,29 0,37 0,37

Габаритные размеры, мм 570×80×80 420×80×80 585×80×10 0 580×80×87

Таблица поправочных коэффициентов для расчета мощности радиатора

∆Т 40 45 50 55 60 65 70 75 80 85

12 и более секций

используйте 3 кронштейна

(2 сверху и 1 снизу).

3. Монтаж радиатора на стену (рис. 2)

Не снимайте полиэтиленовую защитную пленку с радиатора

Радиатор подключается к трубопроводам с помощью специальных гаек-

Во избежание аварии допустимо отклонение оси коллектора

радиатора от подводящих труб не более 2° (рис. 4).

Для возможности демонтажа радиатора на подающий и обратный трубопровод

устанавливайте запорную или запорно-регулирующую арматуру.

Для удаления воздуха из радиатора в верхний коллектор обязательна установка

воздухоотводчика (входит в состав Универсального монтажного набора).

Для удаления воздуха необходимо периодически (несколько раз в год) вручную

стравливать его с помощью специального ключа (рис. 5).

рис.6). По факту проведения испытаний составляется акт ввода системы

и приборов отопления в эксплуатацию в установленной форме.

Эксплуатация радиатора и его обслуживание

Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами СП 60.13330.2012

и СП 73.13330.2012.

В процессе эксплуатации во избежание выхода радиатора из строя запрещается:

• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе

радиатора) за исключением случаев техобслуживания и демонтажа радиатора;

• резко открывать вентили отключенного от отопления прибора во избежание гидравлического удара;

• устанавливать радиатор в сеть горячего водоснабжения;

количества секций, а также замену отдельных секций радиаторов;

• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
