Siemens LI46631IX [15/20] Перед монтажом

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Подсоединение вытяжной

трубы диаметром 150 мм:

q Прикрепите вытяжную трубу непос

редственно к воздушному патрубку

Подсоединение вытяжной

трубы диаметром 120 мм:

Вставьте переходник для сужения ка

нала в воздушный патрубок

Прикрепите к переходнику вытяжную

трубу

Режим циркуляции воздуха

q Применяется, если нет возможности

использовать режим отвода возду

ха При этом используется угольный

фильтр

Перед монтажом

Полный комплект для монтажа мож

но приобрести в специализированном

магазине Соответствующие номера

принадлежностей Вы найдете на стр 19

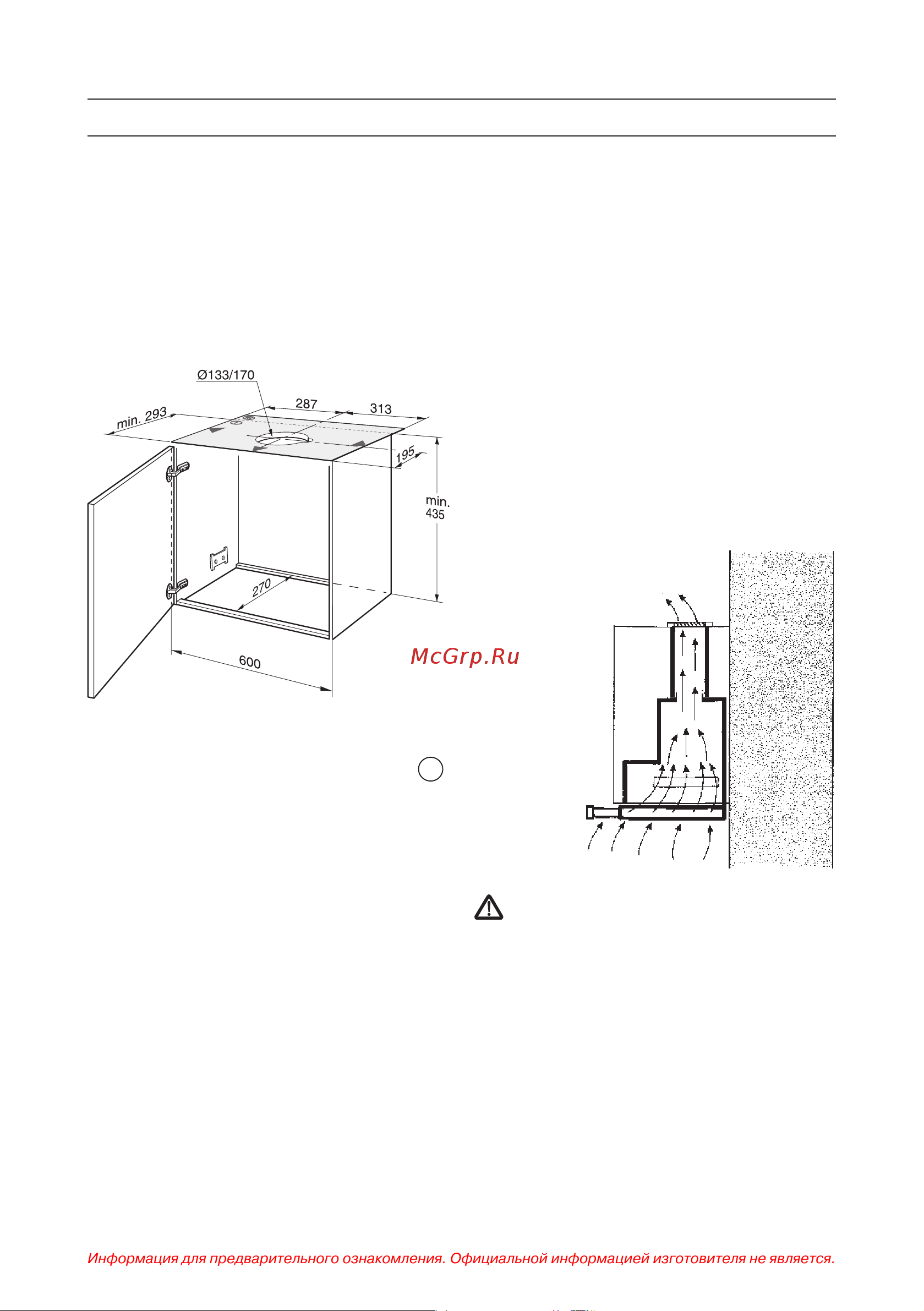

1. Для этого следует сделать отверстие

в верхней стенке шкафа с выемкой

для питающего кабеля Шаблон

прилагается

2. В нижней стенке шкафа (если имеет

ся) нужно вырезать отверстие шири

ной не менее 20 мм

Отвод воздуха назад

Возможен только в высоком настенном

шкафу, если позволяют размеры вытяж

ной трубы

Для этого следует проделать отверс

тие в задней стенке настенного шка

фа с выемкой для питающего кабеля

Отвод воздуха вверх
