Соединения

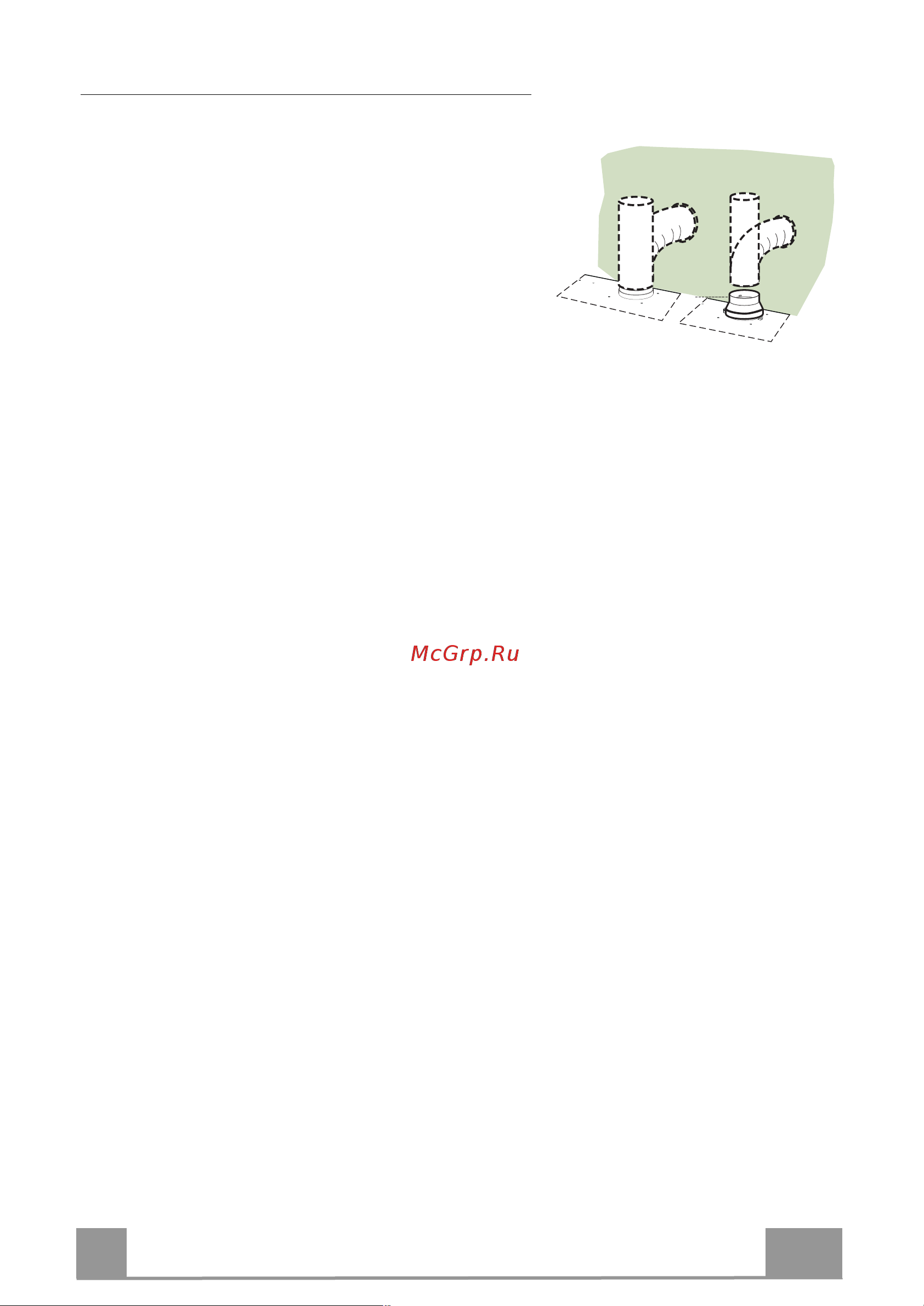

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее

с выпускной трубой жесткой или гибкой трубкой

диаметром 150 или 120 мм, тип которой может

выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный

фланец 9 в выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными

зажимами. Необходимый крепежный материал не

входит в компл

ект.

• Вынуть фильтры от запахов на активном угле.

ø 150

ø 120

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Соедините фланец с выпускным отверстием в

полке над вытяжкой жесткой или гибкой трубкой

ø 120 или 150 мм.

• Для соединения с трубкой ø 120 мм вставьте

переходный фланец 9 в выпускное отверстие в

корпусе вытяжки.

• Закрепите трубку специальными трубными

зажимами. Необходимый материал не входит в

комплект поставки.

• Проверьте наличие фил

ьтров против запахов на

активированном угле.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель

с разведением контактов не менее 3 мм.
