ОАО КЗХ БИРЮСА БИРЮСА 154DN (C) [12/15] А система удаленного мониторинга

1312

Витрины с системой удаленного мониторинга оснащены сетевым интерфейсом RS-485

для присоединения к сети управления и мониторинга по протоколу CAREL.

Перед подключением витрины к системе удаленного мониторинга, произведите

полное отключение витрины, для этого выньте вилку из розетки!

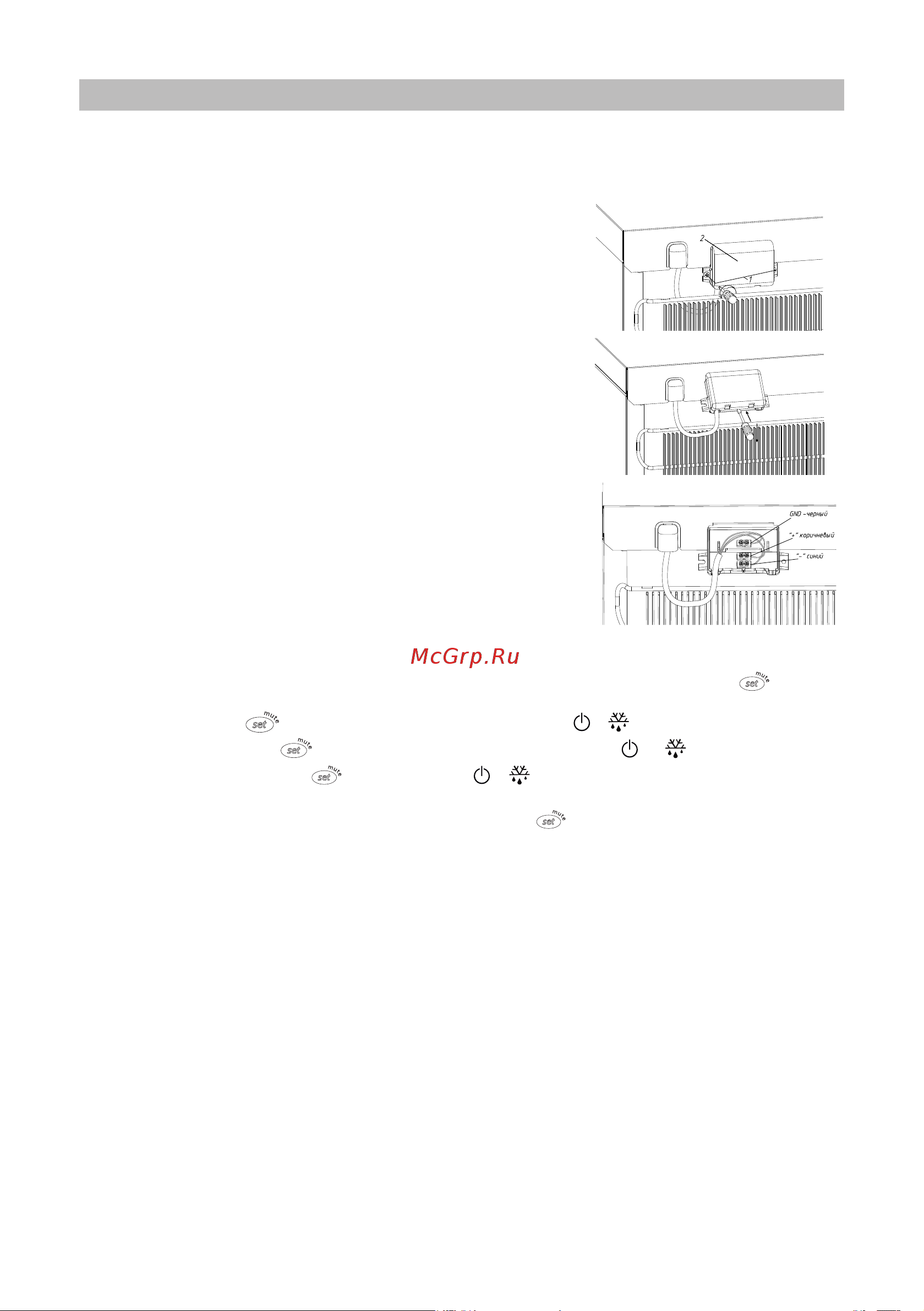

Для подключения к системе удаленного мониторинга

необходимо снять защитный кожух 2, открутив винты 1,

как показано на рисунке и потянуть кожух на себя.

Для открытия крышки защитного кожуха, воткните

отвертку в центральное отверстие и нажмите, как

показано на рисунке.

Подключите кабель системы удаленного мониторинга

к клеммам как показано на рисунке. В качестве

соединительного кабеля рекомендуется использовать

экранированный кабель типа витая пара сечением от

0,5 до 1,5 мм

. Общая линия не должна быть больше,

чем 1000 метров.

Обязательно соблюдайте полярность проводов «+»

и «-». Никогда не подключайте экран кабеля GND к

защитному заземлению.

Произведите сборку защитного кожуха в обратном

порядке.

Прокладывать сетевой кабель рекомендуется в

отдельных специальных трассах на удалении от

силовых кабелей.

Вставьте вилку сетевого шнура в розетку. Нажмите и удерживайте кнопку около 3-х

секунд, пока на дисплее не появится надпись PS. Кратковременным нажатием

кнопки входим в режим вода пароля. Кнопками и введите пароль 54 и нажмите

кнопку . В меню параметров используя кнопки и найдите пункт H0 и

нажмите кнопку . Далее кнопками и введите уникальный сетевой адрес от 1 до

207 (сетевой адрес витрин в одной сети не должен повторяться), для сохранения настроек

нажмите и удерживайте около 3-х секунд кнопку для записи всех внесенных изменений

и выхода из меню параметров.

Подключение

ВНИМАНИЕ!

Настройка

сетевого

адреса

«А» - система удаленного мониторинга

ВНИМАНИЕ!
