• 5 •

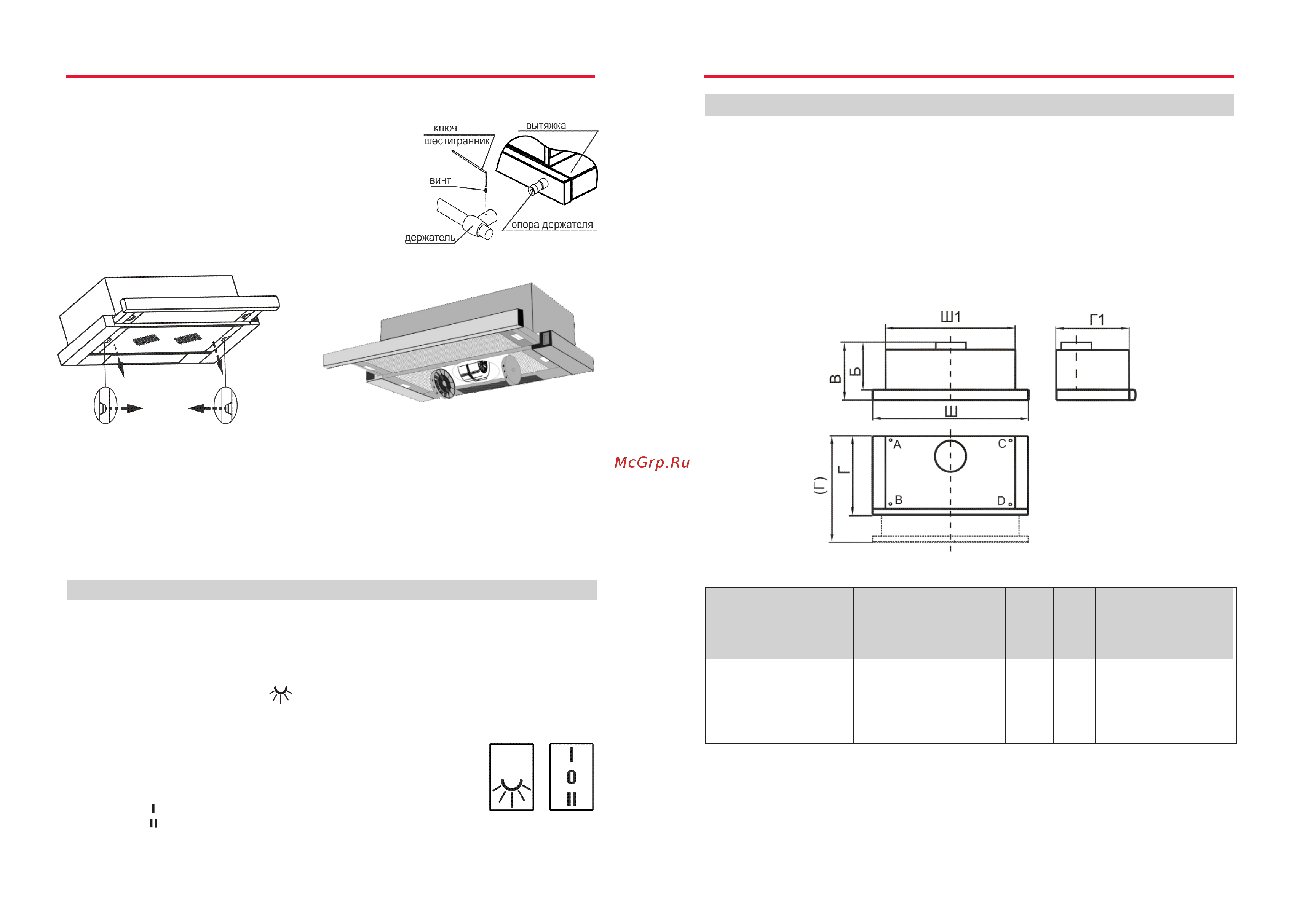

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
(Г) - глубина вытяжки с максимально выдвинутой панелью.
2.1 Воздухопроизводительность, куб. м /час, max 400
в режиме рециркуляции 62
в режиме вытяжки 57
2.3 Номинальное напряжение, В; частота, Гц 220; 50
2.4 Потребляемая мощность, Вт 200
в том числе ламп, Вт 2х40
2.5 Класс защиты II по ГОСТ МЭК 335-1
2.6 Степень защиты от влаги обычное исполнение
2.7 Режим работы продолжительный
2.8 Климатическое исполнение УХЛ4.2 по ГОСТ15150
2.2 Уровень шума, дБА, не более .
рис. 2
ТАБЛИЦА 1
Наименование
Габаритные
размеры, мм
ШхГ(Г)хВ
Б
(мм)
Ш1
(мм)
Г1
(мм)
Масса, кг
(без
упаковки)
Тип
угольного
фильтра
LS 60 IVORY/GLASS
600х310(430)х175
135
500
282
5,8
Ф-05
LS 60 BELIGE/BRASS
LS 60 ANTHRACITE/BRASS
600х350(470)х175
135
500
282
6,2
Ф-05
LS 60
• 8 •
7 ПОРЯДОК РАБОТЫ
рис. 9
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после заверше-
ния приготовления оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненно-
го воздуха.
7.2 Включение вытяжки производится при помощи переключателей (рис 9).
7.2.1 Переключатель с обозначением регулирует режим освещения «Вкл.», «Выкл.»
При включении освещения, выдвижная панель должна быть выдвинута.
Переключатель с обозначением регулирует скорость работы вентилятора:
позиция 0 - вентилятор не работает;
позиция - низкая скорость работы вентилятора ;
позиция - высокая скорость работы вентилятора.
I
0
II
Угольные фильтры устанавливаются на защитные решетки короба вентилятора, путем легкого нажатия и
поворота их по часовой стрелке (рис. 8).
Фильтрация воздуха осуществляется с помощью двух угольных фильтров, затем очищенный воздух возвра-
щается в помещение.
Очищенный воздух поступает в помещение через переходник или воздуховод.
6.6 Режим «вытяжки»:
- присоедините к изделию полужесткий гофрированный воздуховод диаметром 120 мм. Соединение осу-
ществляется с помощью пластикового переходника, который Вы установили ранее.
рис. 8
рис. 7
После установки вытяжки, необходимо прикрепить рейлинг рис. 6.
- наденьте трубу с держателем на опоры;
- ключом шестигранником затяните до упора винты, фиксирую-
щие держатель на опорах.
6.5 Режим «рециркуляции»:
- снимите алюминиевый фильтр, для этого нажмите на пружин-
ный замок на фильтре и потяните его вниз и на себя (рис. 7);
- установите два угольных фильтра см. табл.1 и (рис.8), предва-
рительно удалив с них упаковочную пленку;
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
6.4 Для вытяжки «LS 60 ВEIGE/BRASS», «LS 60 ANTHRACITE/BRASS»
рис. 6
