8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.

V. MOНТАЖ

Для установки устройства, следует выполнить следующие операции:

1. Обозначить на стене расстояние между отверстиями для крепления, прикладывая вытяжку к

стене.

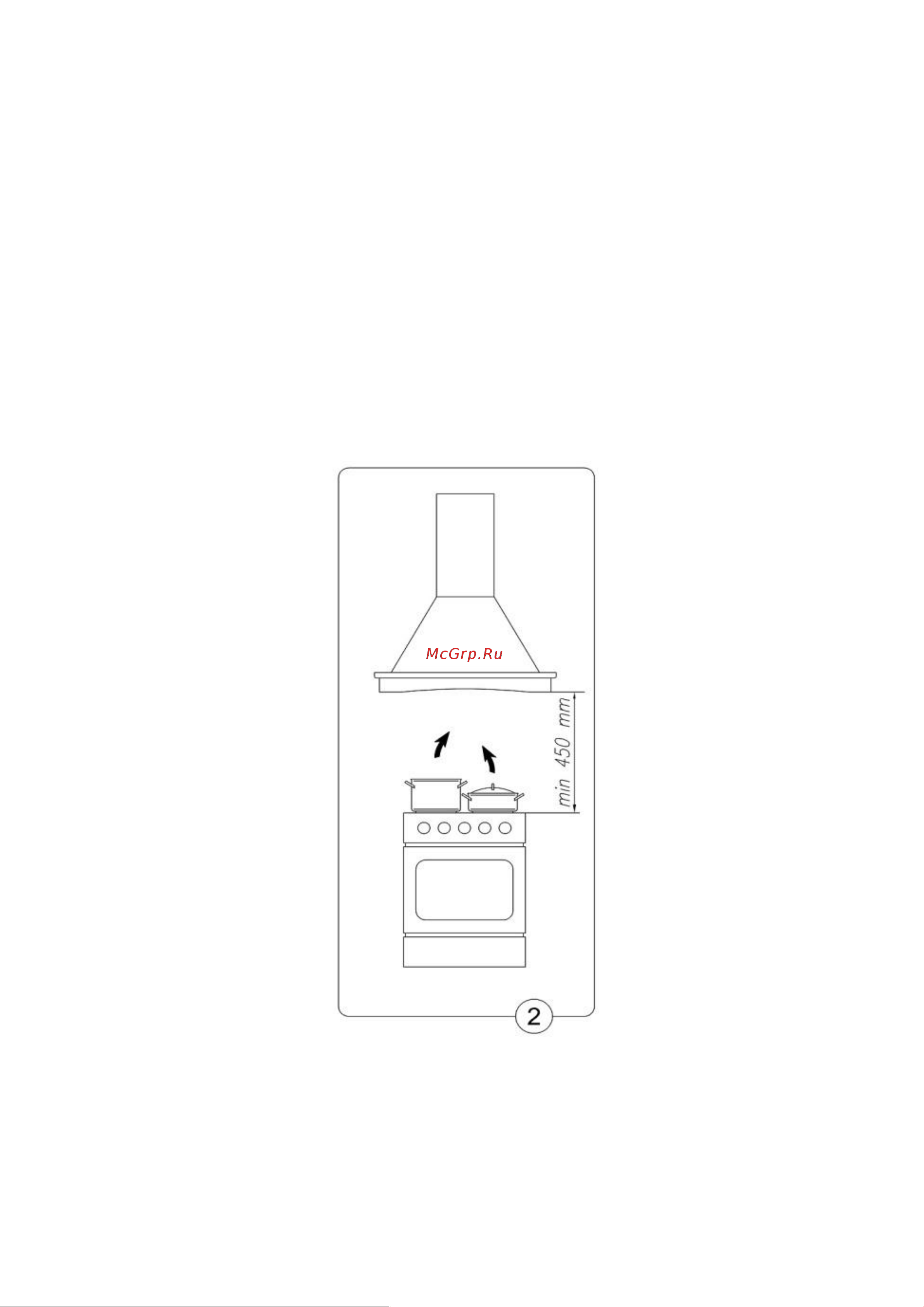

2. Нанести на стену разметки, учитывая минимальное расстояние вытяжки от рабочей поверхности

плиты (Рис.2)

3. Высверлить в стене отверстия диаметр которых должен соответствовать диаметру монтажных

дюбелей, которые необходимо поместить в этих отверстиях (Рис.3 поз. F и G).

4. Подвесить корпус вытяжки (Рис 1 поз. B)

5. Подключить вытяжку к вентиляционному каналу.

6. Подключить вытяжку к электричеству.

7. На соответствующей высоте установить верхнюю подвеску панели (Рис 1 поз. E)

8. Установить телескопические короба воздуховода (Рис 4)

1. Монтаж кожуха устройства

а) На стене нанести горизонтальную линию обозначающую середину кухонной плиты,

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя при этом

расстояние между отверстиями и нагревательной панелью минимум 980 мм, предварительно

выровнять, обозначить на стене расстояние между монтажными отверстиями,
