1. Монтаж кожуха устройства

а) На стене нанести горизонтальную линию обозначающую середину кухонной плиты,

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя при этом

расстояние между отверстиями и нагревательной панелью минимум 980 мм, предварительно

выровнять, обозначить на стене расстояние между монтажными отверстиями,

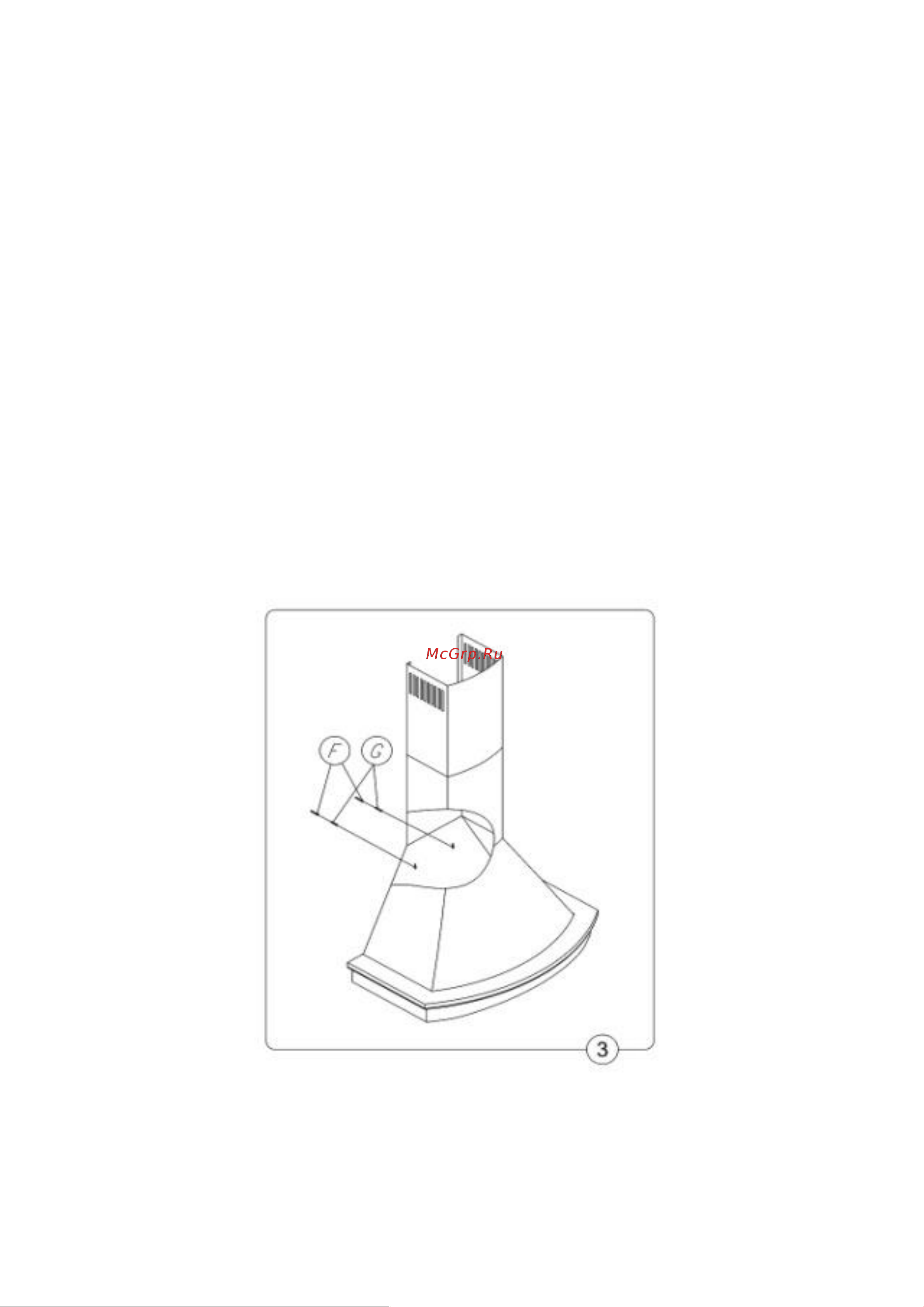

в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых

соответствует приложенным дюбелям (Рис. 3 поз. F и G), вбить дюбели, а затем вкрутить шурупы,

г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо установить

соответствующий воздуховод отводящий воздух в вентиляционный канал,

д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе с верхней

подвеской (Рис. 1 поз. D) следует установить разделитель воздуха, который будет направлять

отфильтрованный угольным фильтром воздух в боковые отводящие решетки верхнего корпуса

назад на кухню,

е) Верхнюю подвеску необходимо установить на соответствующей высоте (Рис 1 поз.D),

ё) На установленную вытяжку необходимо одеть телескопические короба и раздвинуть их до

требуемой высоты (Рис. 4),

ж) Шурупами прикрепить верхний короб к верхней подвеске (Рис.6)

з) Подключить вытяжку к электрической сети.
