IO MABE ORE24VGHF BI [28/38] Инструкция по установке

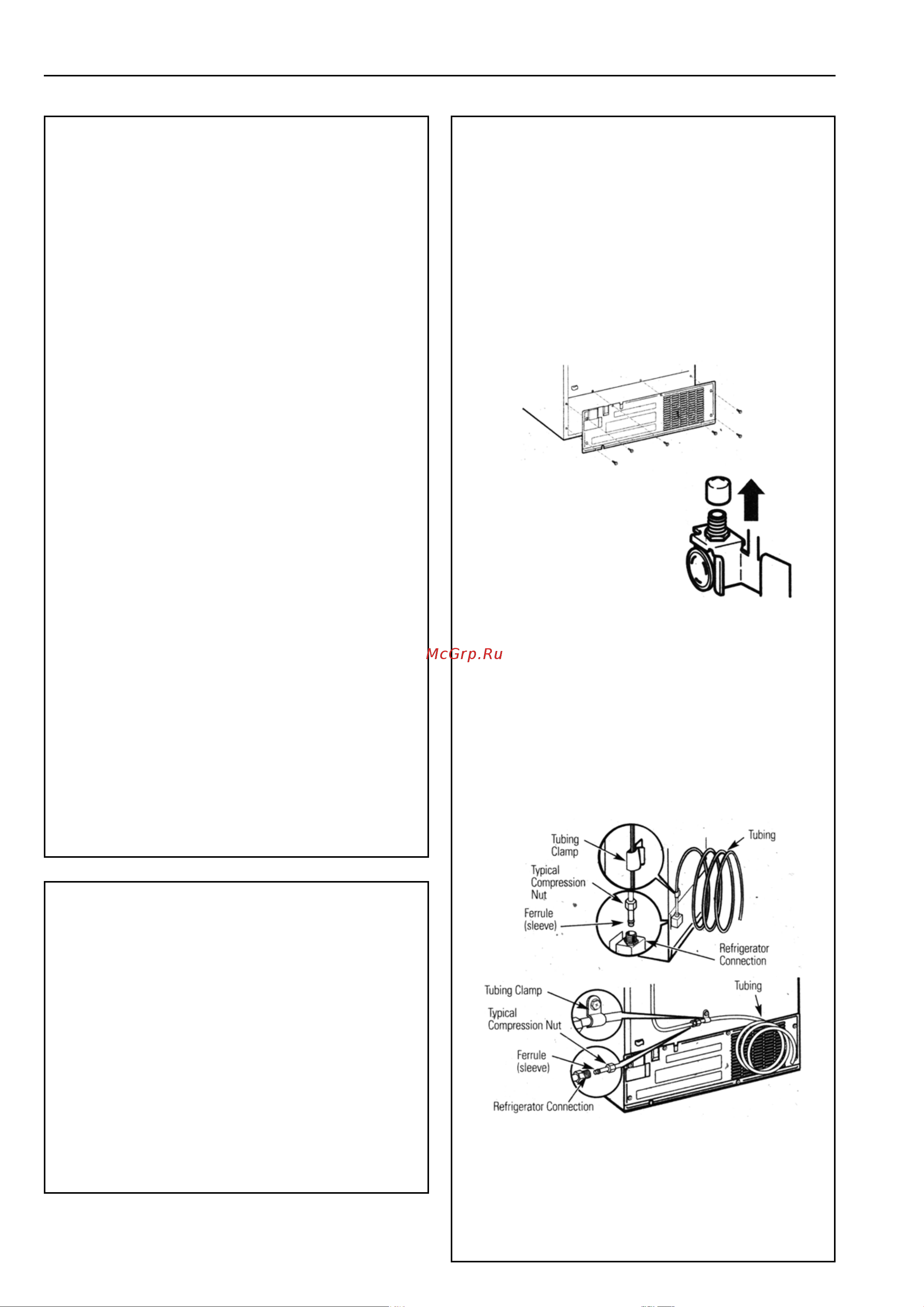

![IO MABE ORE24VGHF BI [28/38] Инструкция по установке](/views2/1996955/page28/bg1c.png)
28
Инструкция по установке
ПОДКЛЮЧЕНИЕ ЛИНИИ ПОДАЧИ ВОДЫ
1. ПОДКЛЮЧИТЬ
ЛИНИЮ ПОДАЧИ ВОДЫ
К ХОЛОДИЛЬНИКУ
(ПРОДОЛЖЕНИЕ)
Некоторые модели имеют гнездо место для
подключения на конце шланга, расположен-
ное на внешней стороне крышки доступа в
отделение компрессора. В других моделях
эту крышку необходимо снять, чтобы полу-
чить доступ к гнезду подключения.
Надеть зажимную гайку и соединительное
кольцо на конец шланга, как показано на ри-
сунке.
Ввести конец шланга как можно дальше в
место присоединения к водяному клапану.
Удерживая шланг, затянуть соединение.
Закрепить шланг в скобе, предназначенной
для удержания шланга в вертикальном поло-
жении. Скоба может открываться с усилием.
На рисунках ниже приведены варианты под-
ключения льдогенератора.
ПЕРЕД НАЧАЛОМ РАБОТ
Установка линии подачи воды не покрыва-
ется гарантией производителя холодильни-
ка или льдогенератора. Необходимо строго
соблюдать приведенные рекомендации, что-
бы предотвратить возможный дорогостоящий
ущерб.
Гидравлический удар в трубе домашнего во-
допровода может повредить детали холо-
дильника и привести к утечке воды или зато-
плению. Перед подключением линии подачи
воды к холодильнику необходимо пригласить
специалиста для устранения причин возник-
новения гидравлического удара.
Для предотвращения ожогов и повреждения
оборудования запрещается подключать горя-
чую воду.
Если холодильником пользовались до под-
ключения подачи воды, необходимо убедить-
ся, что переключатель льдогенератора нахо-
дится в положении О (выключен).
Запрещается размещать шланг, ведущий
к льдогенератору, в зоне, где температу-
ра опускается ниже температуры замерзания
воды.
При использовании во время установки элек-
трических инструментов (например, дрель),
необходимо убедиться, что они имеют хоро-
шую изоляцию для предотвращения пораже-
ния электрическим током.
Установка должна проводиться в со-
ответствии с местными нормативными
требованиями.
Установку льдогенератора должен
проводить квалифицированный спе-
циалист.
ВНИМАНИЕ! Подсоединять только к источ-
нику питьевой воды.
1. ПОДКЛЮЧИТЬ ЛИНИЮ
ПОДАЧИ ВОДЫ К
ХОЛОДИЛЬНИКУ
ПРИМЕЧАНИЯ:
Перед подключением подачи воды к холо-
дильнику следует убедиться, что кабель пи-
тания холодильника не включен в розетку.
Рекомендуется установить фильтр для воды
в том случае, если вода может содержать ча-
стицы, способные засорить фильтр водяного
клапана холодильника.
Фильтр устанавливается в линию подачи
воды недалеко от холодильника.
Для доступа к гнезду
подключения следует снять
гибкую пластиковую крышку.
Скоба шланга
Стандартная зажимная гайка
Соединительное кольцо
Подключение к холодильнику
Шланг
Закрепить крышку доступа в отделение компрессора
на место.
