Falmec Solaris 60 wh glass (600) [6/10] Составные элементы для монтажа

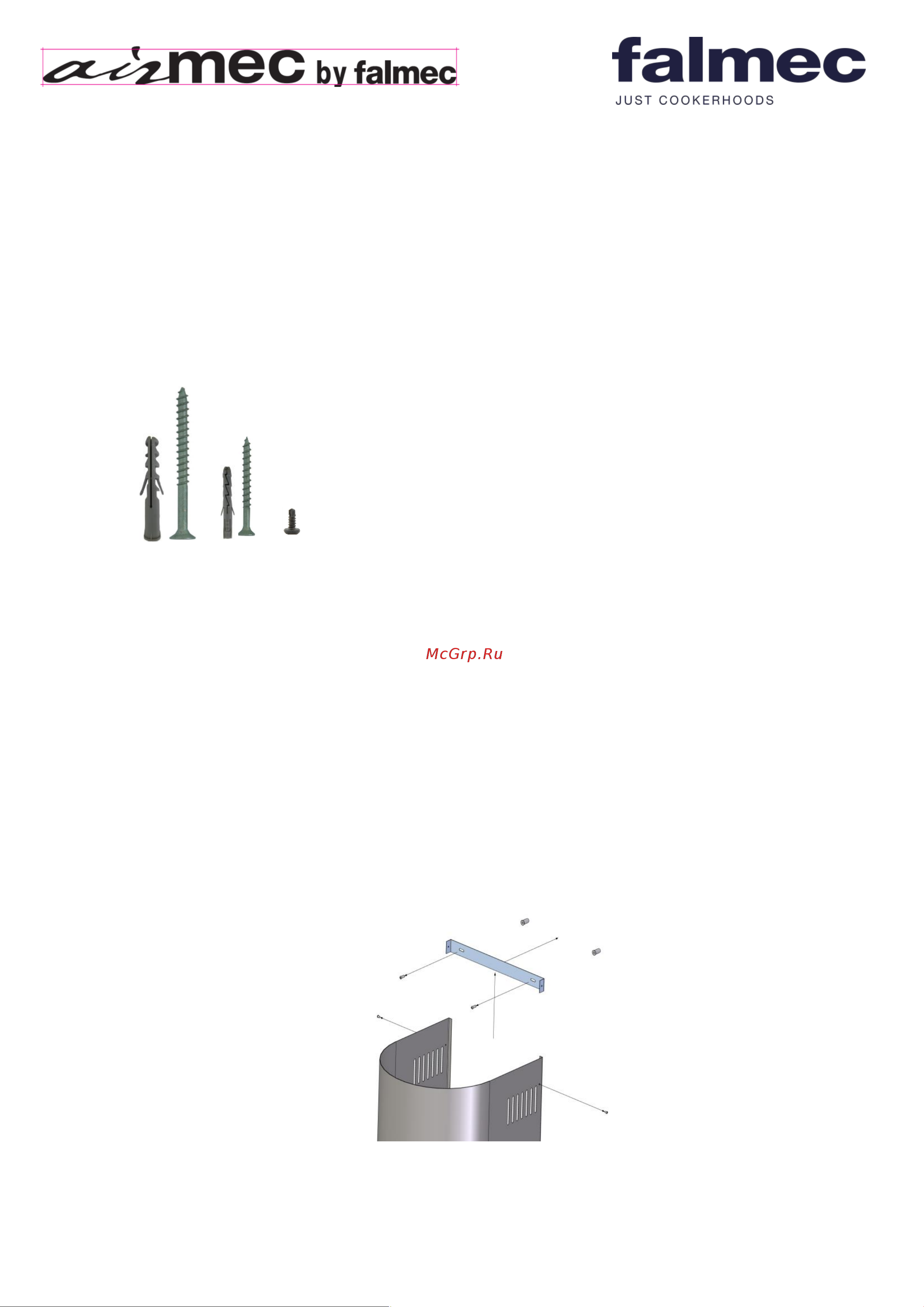

4.1 СОСТАВНЫЕ ЭЛЕМЕНТЫ

ДЛЯ МОНТАЖА

1 - корпус вытяжки

2 - нижний экран

3 - верхний телескопический экран

4 - монтажная планка для экрана

5 - два дюбеля 10 x 50 мм с шурупами

6 - два дюбеля 5 x 25 мм с шурупами

7 - два шурупа 3,9 x 6,5 мм

5 6 7

Рис. 4

4.2 МОНТАЖ КОРПУСА КУХОННОЙ ВЫТЯЖКИ

 Открыть стекло, потянув его за нижнюю кромку к себе.

 Снять алюминиевый жировой фильтр (рис. 8)

 Приложить корпус кухонной вытяжки к стене, сохраняя минимальное расстояние

65 см (А) от нижней кромки вытяжки к варочной поверхности (рис. 3),

 Отметить на стене расстояние между монтажными отверстиями для корпуса

вытяжки,

 Просверлить отмеченные на стене отверстия, используя сверло, диаметр которого

отвечает приложенным дюбелям вместе с шурупами (5) (рис. 4), забить шурупы,

а затем привинтить к стене корпус вытяжки.

 Установить жировой фильтр (рис. 8).

 Закрыть стекло

Рис. 5
