11
I
3.9 Il display e l’interazione
con l’utente
Il quadro comandi è composto da un
display touch da 4,3 pollici e da un pulsante
di accensione posto a lato.
1 2 3 4 5 6
1. Icona di funzione: il tocco dell’icona
conduce alla schermata di esecuzione
della relativa funzione.
2. Menù impostazioni: la selezione di
questa icona permette di entrare
nell’ambiente di regolazione di lingua,
ora, luminosità del display e volume del
segnale acustico.
3. Ora corrente: indicazione oraria
dell’orologio di sistema.

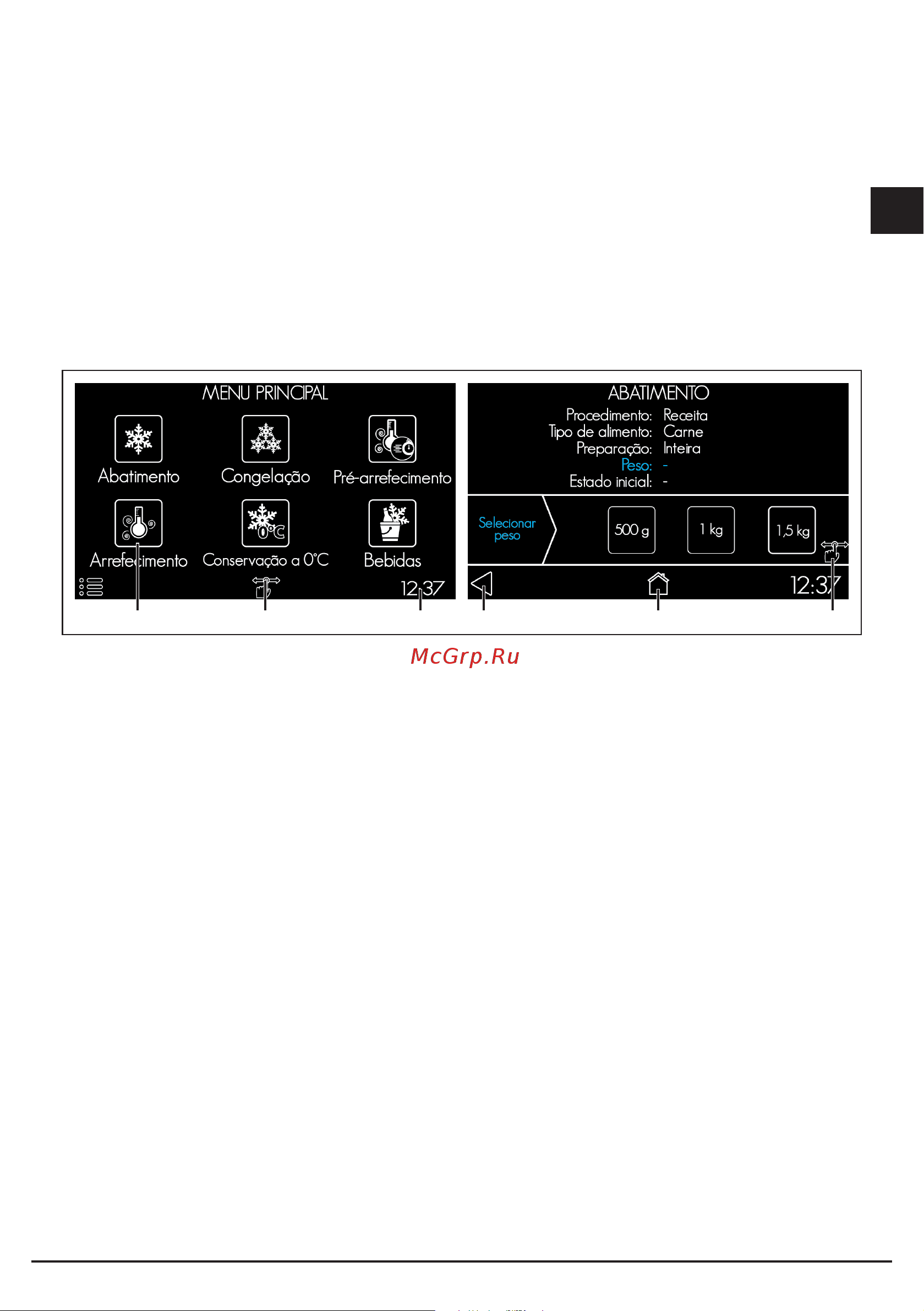

Fig.6 – Menù principale ed esempio di schermata di selezione
4. Tasto “Indietro”: per ritornare alla
schermata precedente.
5. Tasto “Menù principale”: per ritornare
alla schermata iniziale di selezione delle
funzioni.
6. Icona di scorrimento: indica l’area dello
schermo che può essere “sfogliata” per
visualizzare tutte le opzioni di scelta.
