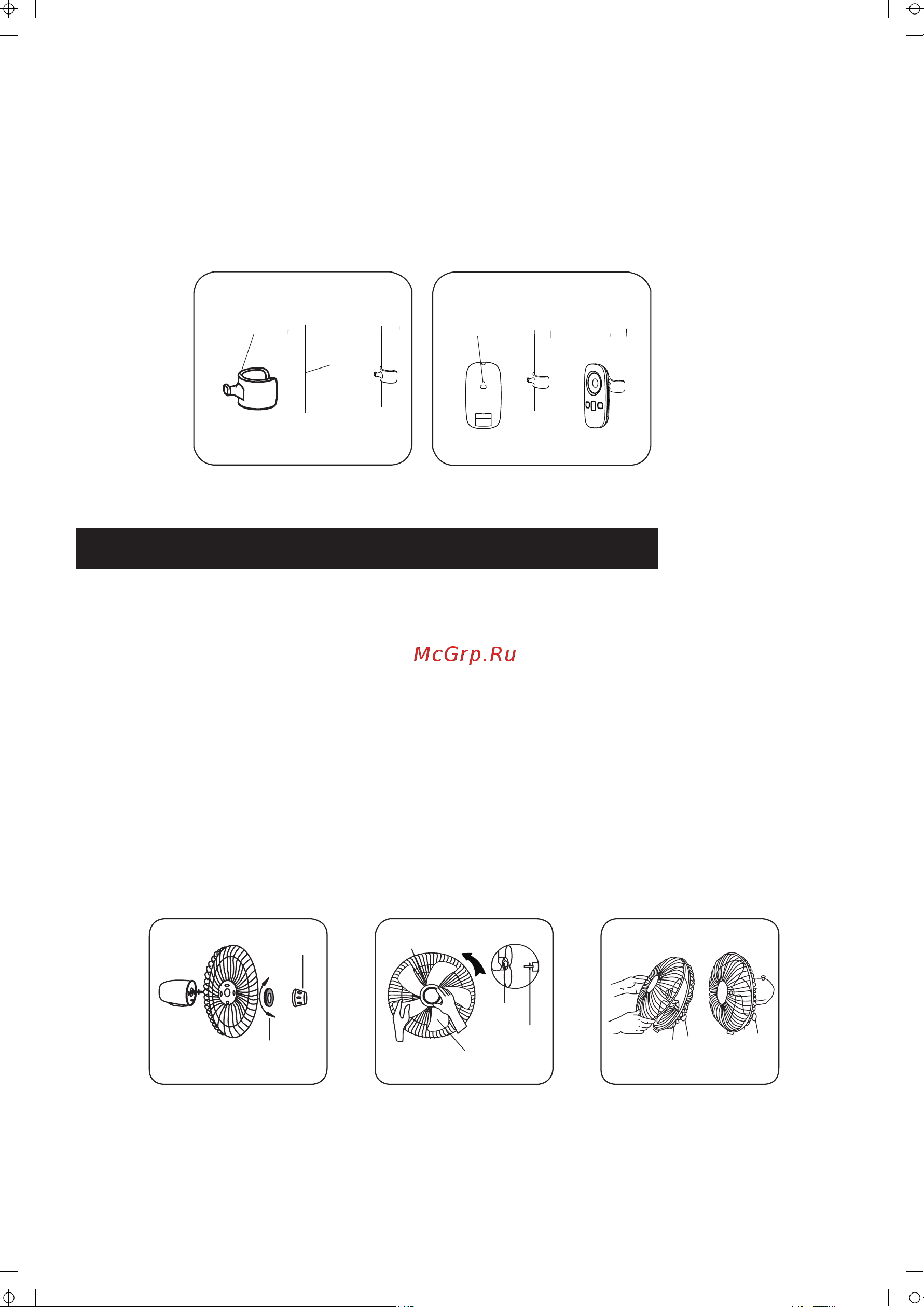

Midea FS4043 [6/12] Сб о р ка лопа с те й и р е ш етки

Насадите держатель для пульта на внутреннюю трубу, как

показано на рис. 1. Держатель можно перемещать по ней вверх и

вниз. Пульт дистанционного управления имеет отверстие на

задней стороне, с помощью которого его можно закрепить на

держателе (рис. 2).

Рис. 1 Рис. 2

Держатель

Внутренняя

труба

Отверстие для

держателя

СБОРКА ЛОПАСТЕЙ И РЕШЕТКИ

Открутите фиксатор лопастей по часовой стрелке (или достаньте его

из упаковки, а фиксатор решетки против часовой стрелки, чтобы снять

их. Прикрепите заднюю решетку к мотору и снова затяните фиксатор

решетки (Рис. 3).

Вставьте лопасти в вал и убедитесь, что штифт вала мотора

установлен в паз лопастей. Поверните фиксатор лопастей против

часовой стрелки, чтобы затянуть его (Рис. 4).

Соедините переднюю и заднюю решетки при помощи зажима, затем

затяните зажимной винт и шайбу (Рис. 5).

Рис. 3 Рис.4 Рис.5

Фиксатор

решетки

Фиксатор

лопастей

Фиксатор

лопастей

Затянуть

Лопасти

Выемка

Выступ
