8
9
программы сушки, в рабочем режиме – время до окончания программы
сушки (мин). На трехразрядном индикаторе в рабочем режиме отобра-
жается измеряемая температура (°С). В рабочем режиме горит индика-
тор «РАБОТА», в режиме редактирования программ сушки – индикатор
«ПРГ».
Назначение кнопок:
«СТОП» остановка текущего процесса;
«ПУСК» запуск программы сушки;
«←» переход на предыдущую программу сушки, уменьшение
значения редактируемого параметра;
«→» переход на следующую программу сушки, увеличение
значения редактируемого параметра;
«↵» переход к следующему редактируемому параметру,
запоминание значения редактируемого параметра;
Контроллер обеспечивает:
• выбор любой из заложенных в память программ сушки
• определенную очередность выполнения операций и их длитель-
ность
• переход от одной операции цикла к другой в функции времени,
либо по состоянию контролируемых технологических датчиков
• возможность задания собственных программ
5.4. ИНТЕРФЕЙС УПРАВЛЕНИЯ С ПОМОЩЬЮ ТУМБЛЕРА
МАШИН СЕРИИ TDU
На лицевой панели управления находятся:
• Рукоятка тумблера управления температурой
• Рукоятка тумблера таймера

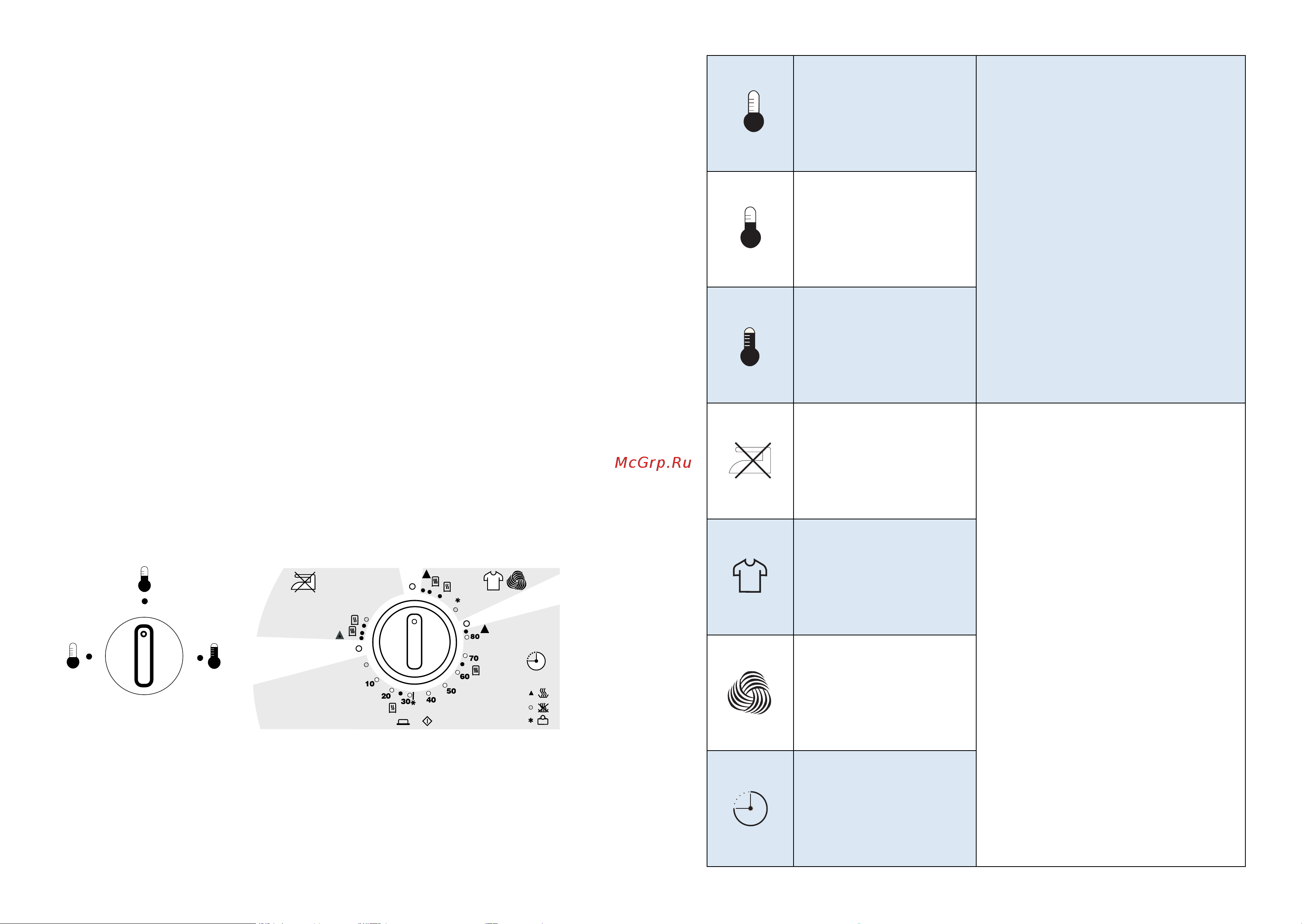

По периметру рукояток размещаются специальные значки и услов-
ные обозначения (см. табл. ниже) для удобства настройки необходимых
программ сушки.
Без нагрева
Обозначения установки температуры
сушки.
Средняя температура/Де-
ликатные вещи
Высокая температура/
Обычная стирка-Несминае-
мые такани
Несминаемые ткани
Обозначения для настройки таймера в
зависимости от типа ткани, предназна-
ченной для сушки
Примечание: Всегда следуйте рекомен-
дациям изготовителей, указанным на эти-
кетках изделий.
Нормальный режим
Деликатные вещи
Сушка с заданным вре-
менем
