6
Управление прибором
но, это может быть опасно для вашей жизни.
Управление прибором
ВНИМАНИЕ!
Недопустимо производить выключение те-
пловентилятора путем отключения питания в
электросети (выдергивать вилку из розетки).
Прибор в процессе работы аккумулирует теп-
ло. Выключение прибора следует производить
в соответствии с данной инструкцией.
В целях увеличения эксплуатационного срока
службы тепловентилятора рекомендуется со-
блюдать указанную последовательность вы-
ключения тепловентилятора.
ВНИМАНИЕ!
Для изделия BНР-P2-3 сечение провода, под-
водимого к розетке от щита питания, должно
быть не менее 1,5 мм2 для медного провода
и не менее 4,0 мм2 для алюминиевого прово-
да. В щите питания должны иметься плавкие
вставки или автоматические выключатели на
16А для защиты электропроводки от перегру-
зок.
Для изделия BНР-P2-5 сечение провода, под-
водимого к розетке от щита питания, должно
быть не менее 2,5 мм2 для медного провода
и не менее 4,0 мм2 для алюминиевого прово-
да. В щите питания должны иметься плавкие
вставки или автоматические выключатели на
25 А для защиты электропроводки от пере-
грузок.
Подготовка прибора к работе
Прибор поставляется с демонтированной
опорой. Комплект крепежа и сама опора по-
ставляются в коробке, вместе с изделием.
Для установки тепловентилятора на опору не-
обходимо вкрутить барашковый винт (поз. 1)
используя шайбы (поз. 2 и 4) сквозь отверстие
- места крепления опоры (поз. 3) в резьбо-
вые отверстия в корпусе прибора (поз. 5), как
показано на рис. 3. Тепловентилятор готов к
подключению к электросети. Для регулировки
угла направления воздушного потока необхо-
димо ослабить барашковый винт, повернуть
корпус прибора на желаемый угол и вновь за-
тянуть винты.

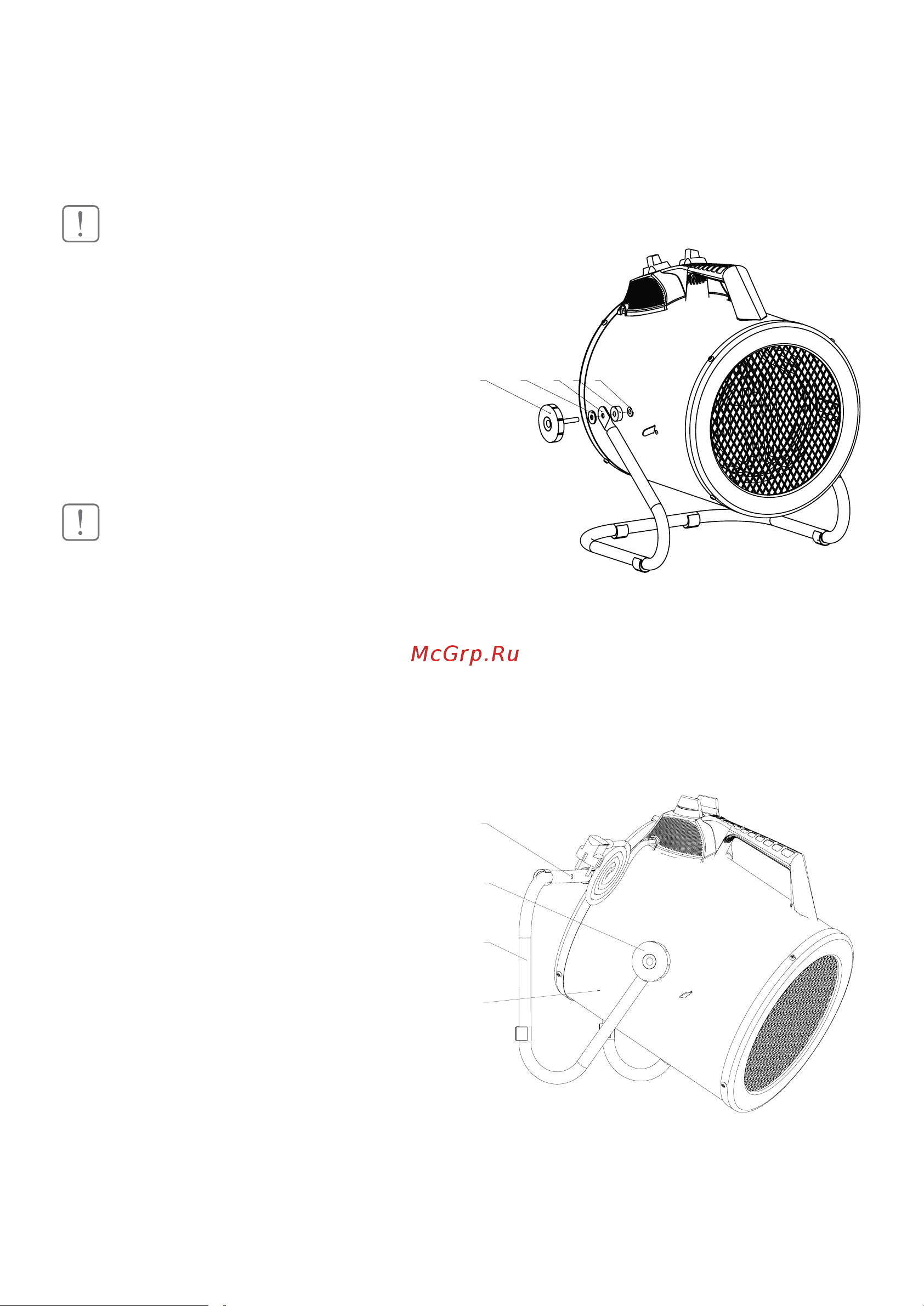

Рис. 3 – Установка тепловентилятора на опору
Монтаж изделия на стену
Для монтажа прибора на стену (Рис. 4) ис-
пользовать Посадочное отверстие (1) Опоры
(3). Регулировка угла наклона Корпуса (4)
относительно стен осуществляется путем по-
ворота Корпуса (4) относительно Опоры (3).
Желаемое положение прибора фиксируется
затяжкой Барашкового винта (2).
Рис. 4 – Монтаж изделия на стену
1 - Отверстие для крепления к стене;
2 - Барашковый винт;
3 - Опора;
4 - Корпус
1 2 3 4 5
1
2
3
4
