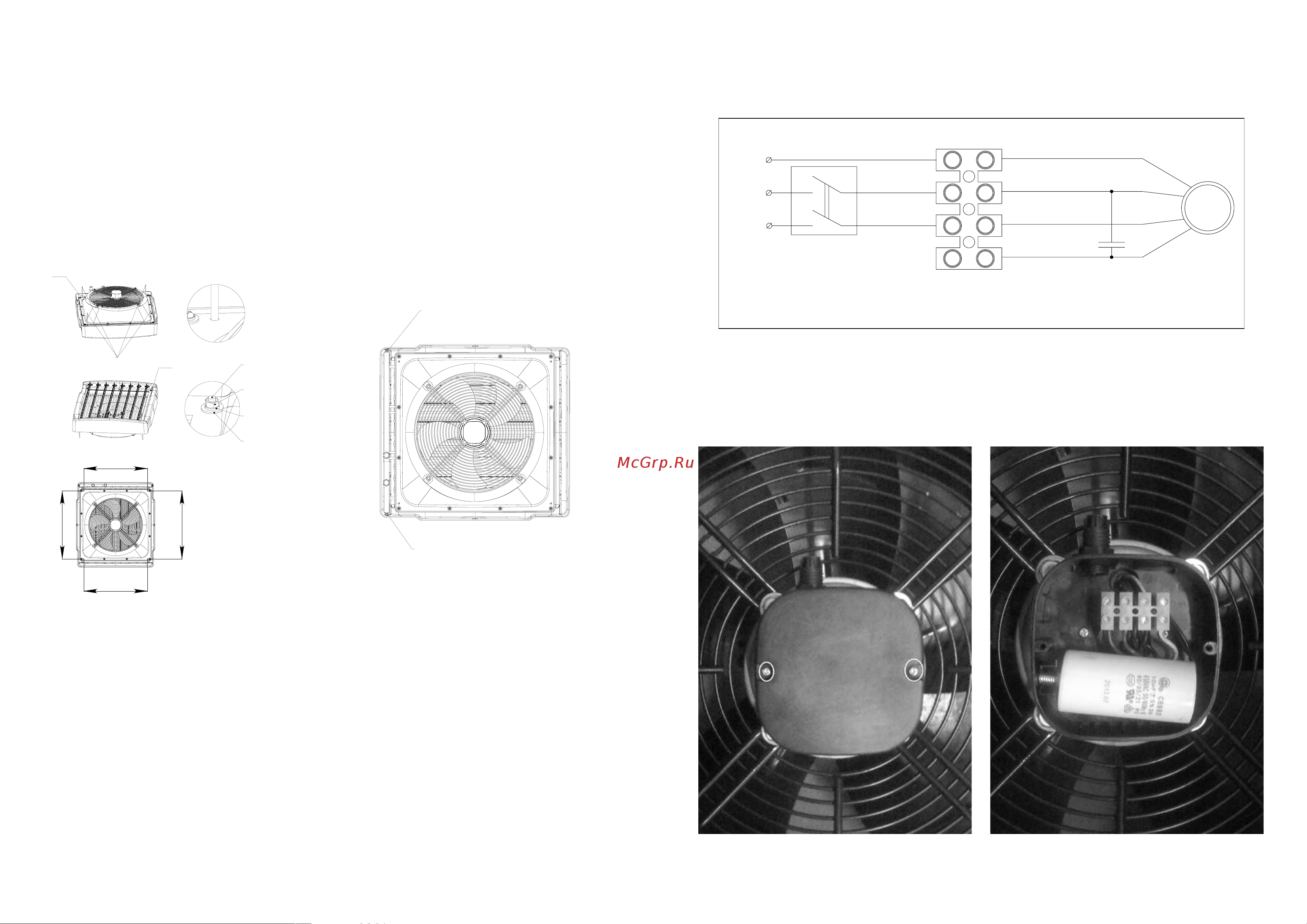

Ballu BHP-W 2-90 [5/12] Подключение электропитания
![Ballu BHP-W 2-90 [5/12] Подключение электропитания](/views2/1998720/page5/bg5.png)
8
9
570
А
Шпильки М8
А
А
Шпильки М6
А
Б
Б
Шпилька М6
Гайка М6
Гровер
Шайба
621
621
665
665
1
2
570
А
Шпильки М8
А
А
Шпильки М6
А
Б
Б
Шпилька М6
Гайка М6
Гровер
Шайба
621
621
665
665
1
2
Удаление воздуха / спуск теплоносителя
Удаление воздуха осуществляется посредством
ослабления винта воздухоотводчика
1. Спуск теплоносителя производится с помощью
удаления винта
2. В случае запуска обогревателя после предва-
рительного спуска теплоносителя следует пом-
нить об удалении воздуха из системы.
3. Горизонтальная установка
Следует также обратить особое внимание на
защиту аппарата от случайного попадания в
корпус воды во время спуска теплоносителя.
Для подключения электропитания снимите
крышку с электродвигателя открутив два винта.
Подключите провода к клемной колодке соглас-
но схеме подключения. Установите крышку об-
ратно.
Монтаж прибора
~~
XT1 – колодка клеменная;
C1 – конденсатор;
M1 – электродвигатель;
QF1 – автоматический выключатель.
черный
желто-зеленый
коричневый
синий
PE
N
L
QF1
XT1
C1
M
M1
Минимальное сечение электрических проводов
– 1 мм
2
Подключение электропитания
Подключение электропитания
Советы по монтажу и пусконаладке
Подключение теплоносителя
Во время монтажа трубопровода с теплоноси-
телем следует защищать присоединительный
патрубок теплообменника от воздействия кру-
тящего момента. Вес прокладываемых трубо-
проводов не должен создавать нагрузки на па-
трубки теплообменника.
Рекомендуется присоединение трубопрово-
да с помощью гибких патрубков (что позво-
ляет изменять положение аппарата на крон-
штейне).
3. Горизонтальная установка: резьбовые мон-
тажные отверстия (4 шт) предусмотрены на зад-
ней панели аппарата. Для монтажа обогревателя
посредством монтажных шпилек необходимо
ввести шпильки М6 через отверстия предусмо-
тренные в корпусе (вид А) и закрепить их посред-
ством шайбы, гайки и гровера (вид Б).
Рис. 12
Рис. 13
Рис. 14
Рис. 15 Рис. 16
