Midea MVH80A-VA1 [3/36] Особенности

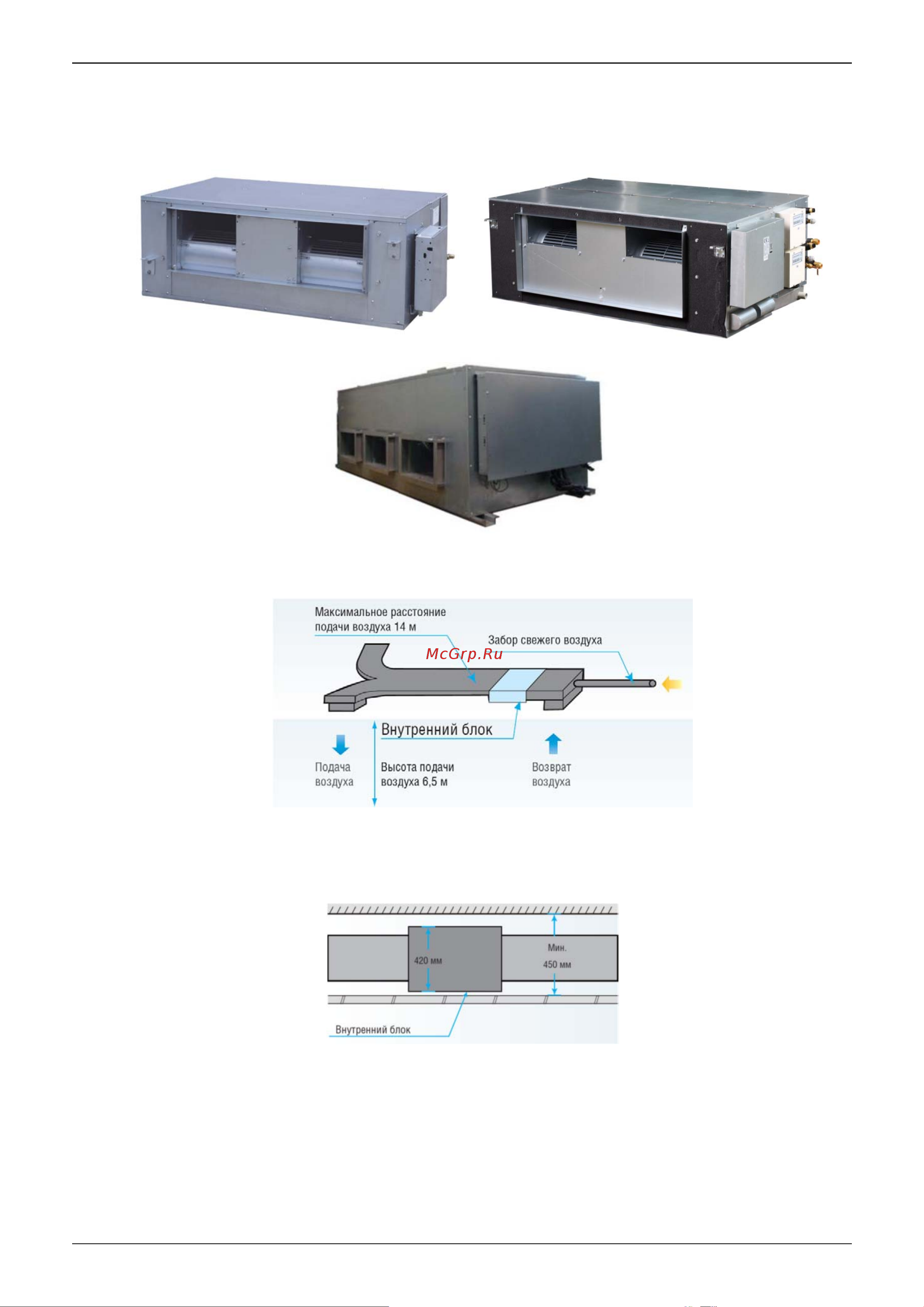

![Midea MVH80A-VA1 [3/36] Особенности](/views2/1998766/page3/bg3.png)
Внутренние блоки MIV DM13-01.01.02-10
2 Канальные блоки высоконапорные MVH-A-VA1
1. Особенности
1.1
Расширенные возможности применения благодаря высокому значению внешнего
статического давления.
1.1.1
Внешнее статическое давление внутреннего блока 196 Па (для моделей 71-160), 250 Па
(для моделей 200-280) и 200 Па (для моделей 400-560).
1.1.2 Максимальное расстояние подачи воздуха составляет около 14 м при высоте подачи 6,5 м.
1.1.3 Для монтажа высоконапорного канального блока требуется минимальная высота проема над
подвесным потолком (450 мм) за счет высоты корпуса блока 420 мм (модели 71-160).
1.2
Широкий модельный ряд
— 12 моделей производительностью от 71, до 56 кВт.
1.3
Расширенные возможности с четырьмя скоростями вращения вентилятора
Просто измените подключение проводки с MH на Me (для моделей 71–160).
