DM12-01.01.02-06 Внутренние блоки MIV
Канальные блоки средненапорные MVM-A-VA1 9
4. Пространство для обслуживания
Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и
технического обслуживания.
Потолок, в котором монтируется внутренний блок кассетного типа, должен быть
горизонтальным и достаточно прочным, чтобы выдержать вес блока.
Не должно быть препятствий входу и выходу воздуха из кондиционера.
Выходящий из кондиционера воздух должен равномерно распределяться
по помещению.
Трубки холодильного контура и дренажный шланг должны легко и свободно отключаться от
кондиционера.
Кондиционер не должен находиться рядом с источниками тепла, нагревательными
приборами

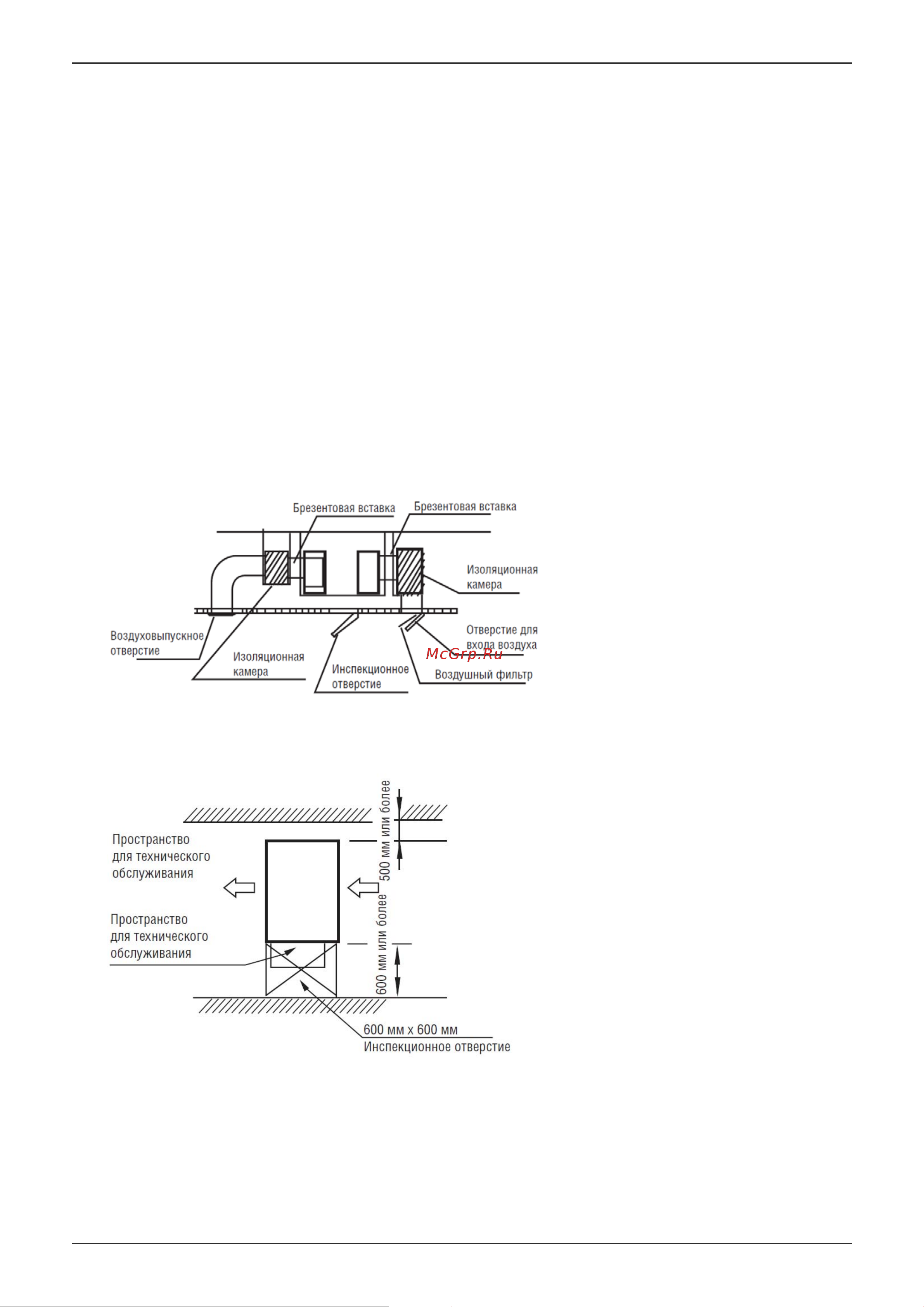

Рекомендуемая схема соединения воздуховодов:
Минимально необходимое пространство для монтажа и обслуживания 600х600:
