УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus 97
Электрические соединения и установка тросов управления
ЖГУТ ПРОВОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

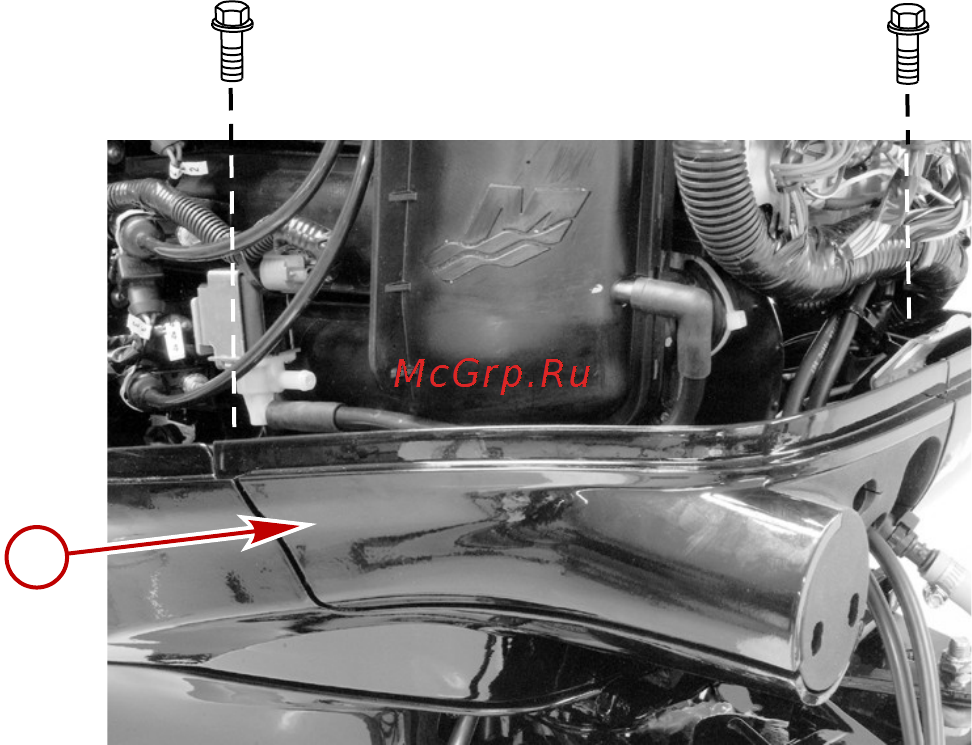

Снимите крышку смотрового люка.
a - Крышка смотрового люка
Проведите жгут проводов дистанционного управления через резиновое уплотнительное кольцо.
a
28505
