ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
rus 65
5. Заглушите двигатель. Закройте подачу воды и отсоедините шланг. Установите снова гребной
винт.
28518
Снятие и установка верхнего кожуха
ДЕМОНТАЖ

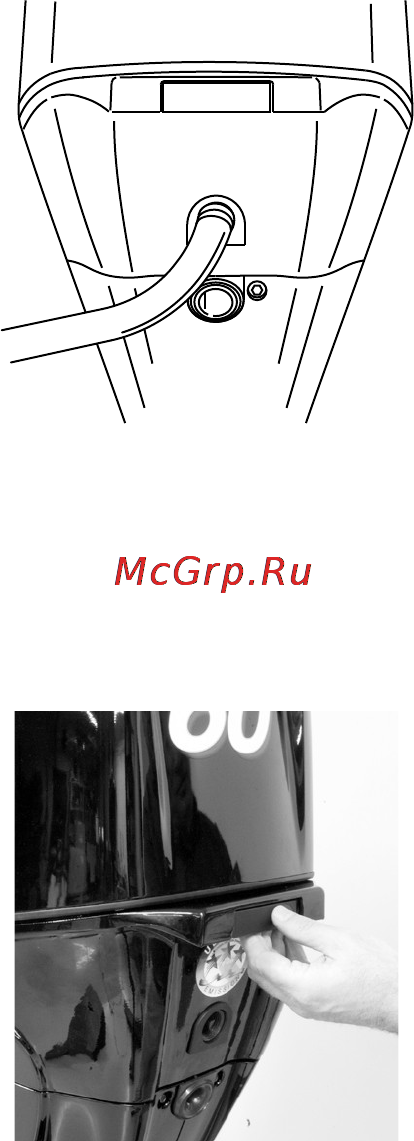

1. Вытяните заднюю ручку запирания и снимите верхний кожух.
28439
УСТАНОВКА
1. Опустите верхний кожух на двигатель.
