Ucontrol Старт 6S QT474-403 [8/39] Установка системы видеонаблюдения

Вентиляционное отверстие жесткого диска

Замок для фиксации жесткого диска

Защелка дверцы

PWR – Индикатор сети питания

HDD – Индикатор работы жесткого диска

CH 1 ( ) – Кнопка камера 1

CH 2 ( ) – Кнопка камера 2

CH 3 ( ) – Кнопка камера 3

CH 4 ( )– Кнопка камера 4

QUAD ( ) – Кнопка включения изображения

4 камер на полный экран

Ручка лотка жесткого диска

Дверца лотка жесткого диска

Ключ лотка жесткого диска

Приемник инфракрасного сигнала от пульта ДУ

REW ( ) – Кнопка перемотки назад

PAUSE ( ) – Кнопка паузы

PLAY ( ) – Кнопка воспроизведения

FWD

( ) –

Кнопка перемотки вперед

STOP ( ) – Кнопка стоп

REC ( ) – Кнопка запись

MENU/ESC ( ) – Кнопка меню/выход

DOWN ( ) – Кнопка перемещения вниз

по пунктам меню

SELECT/EDIT ( ) – Кнопка

выбор/редактирование

UP ( ) – Кнопка перемещения вверх

по пунктам меню

PTZ – Кнопка включения контроля

управляемой (PTZ) камеры

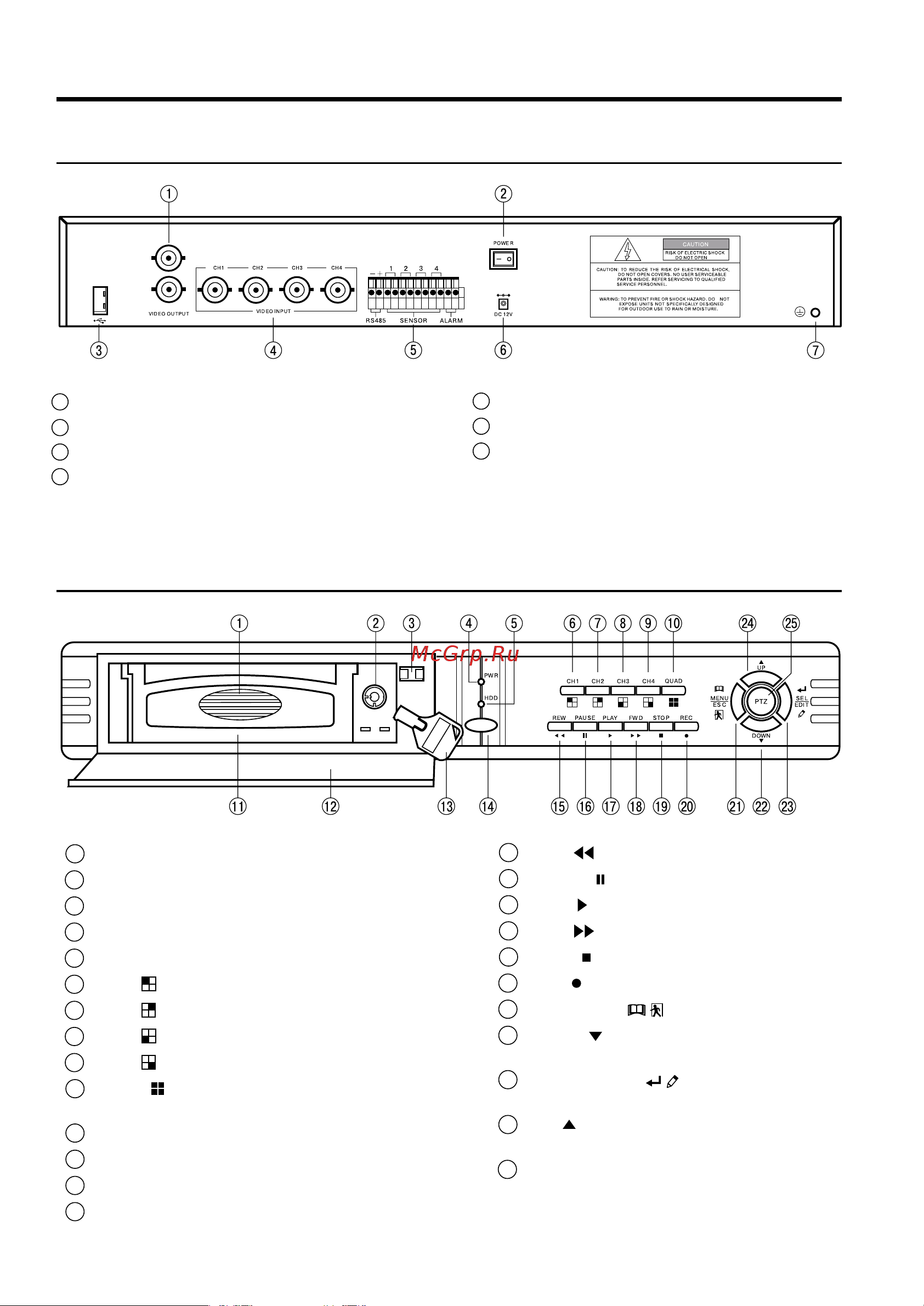

2. Установка системы видеонаблюдения

2.1. Задняя панель устройства записи

VIDEO OUTPUT - Выход видеосигнала

POWER – Кнопка Вкл/Выкл питания

USB - порт

VIDEO IN - Вход видеосигнала от видеокамер

2.2. Лицевая панель устройства записи

Порт RS485

Разъем для подключения провода питания

Заземление корпуса
