ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
94 rus
Описание Нм фунто-дюйм. фунто-фут.
Свеча зажигания 27 20
2. Вставьте обмотки жгутов на место над свечами зажигания, выполняя скручивающее движение.
3. Закрепите обмотки оставшимися после разборки болтами. Затяните согласно техническим
условиям.
Описание Нм фунто-дюйм. фунто-фут.
Болты 8 71

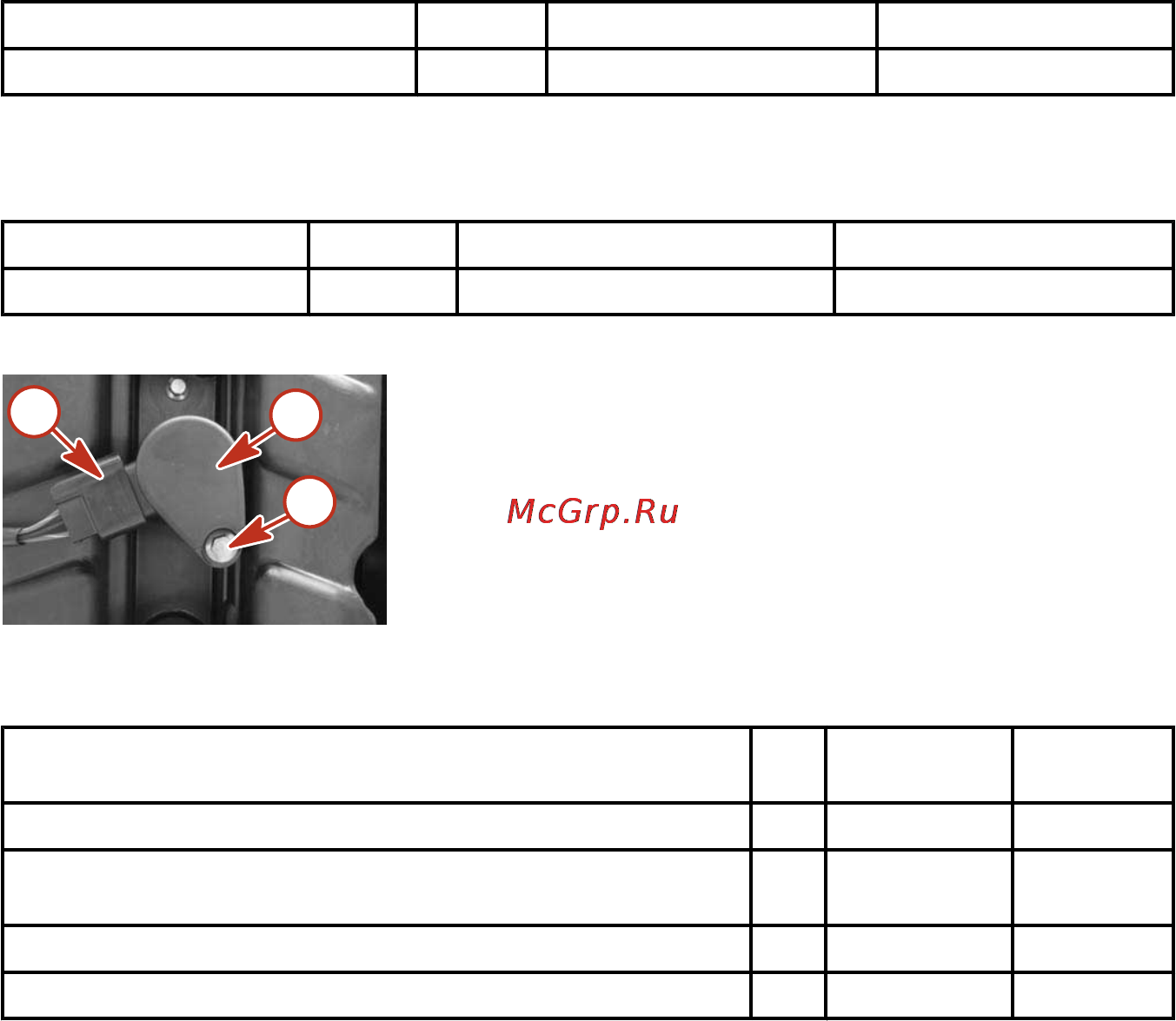

4. Снова присоедините соединители жгута проводки к соединениям обмотки жгута.
a - Соединитель жгута проводки
b - Обмотка жгута
c - Болт
5. Установите на место фиксатор кожуха, задний кожух и защелку заднего кожуха. Затяните согласно
техническим условиям.
Описание
Нм фунто-дюйм.
фунто-
фут.
Задняя защелка кожуха - задние винты (4) 15 53
Задняя защелка кожуха - верхние винты с шестигранными
гайками (2)
25 89
Задняя крышка - винты (2) 15 53
Шарнирный винт 15 53
Предохранители
Электрические цепи подвесного двигателя защищены от перегрузки предохранителями в проводке. Если
перегорел предохранитель, постарайтесь найти и устранить причину перегрузки. Если причина не
найдена, предохранитель может опять перегореть.
Выньте съемник предохранителя из двигателя.
a
b
c
3658
