Картинку рисуют жидкие кристаллы

Картинку рисуют жидкие кристаллы Фото 0

Технология изготовления дисплеев на основе LCD, то есть жидких кристаллов, известна давно, и она продолжает достойно конкурировать с более современной технологией на основе OLED, то есть органических люминесцентных технологий.

Устройства с жидкокристаллическими экранами LCD (liquid cristal display) — это и компьютерные дисплеи, и телевизоры, и даже карманные компьютеры, не говоря уже о мобильных телефонах, которые имеют ЖК-экраны. В их основе — твердые кристаллические вещества определенной структуры, которые прозрачны для света.

По сравнению с обычными, они могут изменять структуру под воздействием электрического тока или температуры. С помощью тока можно создавать надписи или картинки на экране, а потом избавляться от них.

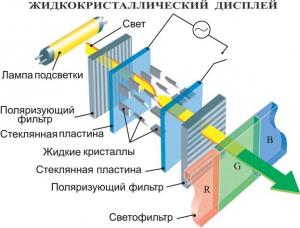

Картинку рисуют жидкие кристаллы Фото 1

Технологий отображения информации с использованием жидких кристаллов немало. Есть LCD-дисплеи, в которых кристаллы отражают или поглощают внешний свет. Есть и такие дисплеи, в которых кристаллы преобразуют свет. В дисплеях STN (super twisted nematic — структура со сверхбольшим искажением) кристаллы могут «закручиваться» особенно сильно. В результате на экране мы имеем повышенную контрастность.

В ЖК-дисплеях для управления может использоваться как активная, так и пассивная матрица. Пассивная матрица образуется наложением слоев горизонтальных и вертикальных контактных полос. При подаче тока на вертикальную и горизонтальную полоску с установкой координат в местах скрещивания полосок кристаллы изменят структуру, и в соответствующем месте экрана можно будет видеть точку.

В зависимости от силы тока кристаллы поворачиваются, пропуская больше или меньше света. В цветных дисплеях они еще и поляризуют свет.

Управлять жидкими кристаллами можно и при помощи активных матриц. Активные матрицы обозначают аббревиатурой TFT (то есть Thin Film Transistors) или AM (то есть Active Matrix).

Под поверхностью экрана на основе активных матриц расположен слой мельчайших транзисторов, полупроводников. Каждый из них управляет одной точкой экрана. В цветном дисплее телефона их может насчитываться нескольких десятков и даже сотен тысяч.

Такой способ управления дает возможность многократно ускорить работу дисплея. Но для воспроизведения видеоролика такой способ не слишком хорош, поскольку изображение бывает «размытым». Объясняется это тем, что кристаллы не успевают поворачиваться с необходимой скоростью.
