Категории кабеля витая пара

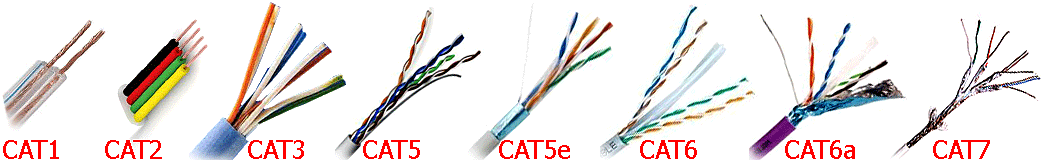

Кабель витая пара разделили на несколько категорий. Их нумеруют от Cat1 до Cat7. В кабеле более высокой категории пар проводов обычно больше. И у каждой пары больше витков на единицу длины.

В зависимости от того, к какой категории принадлежит кабель, можно без труда определить, в каких условиях его можно применять. Кабели отличаются по внешнему виду. Однако важнее, конечно, знать, в чем их технические различия.

Необходимо помнить: чем выше номер категории, тем больше скорость передачи данных. Например, кабель Cat5 вполне подойдет для гигабайтной скорости. Сетевому оборудованию и розеткам, к которым подключен этот кабель, необходимо поддерживать такую же скорость. Они также должны иметь соответствующие настройки в драйвере сетевой карты.

Пятую категорию заменили 5 Enhanced (Cat-5e). Фактически это тот же самый кабель, только в нем жесткий стандарт относительно перекрестных помех. Cat-5 – 4-парный кабель, который использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий.

Кабель Cat-5e сейчас получил очень широкое распространение. Чаще всего для построения компьютерных сетей. Отметим, что можно встретить двухпарный кабель категории 5e. Он хорош тем, что у него низкая себестоимость, да и толщина у него поменьше.

Кабели Cat-5 и Cat-6 отличаются количеством витков витой пары на единицу длины и толщиной оплетки. Длина витка у Cat-5(e) – 1,5-2 витка на сантиметр, а у категории Cat-6 количество витков больше двух. Внутри одного кабеля каждая цветная пара также обладает различной длиной витка. Она основана на простых числах.

Длины витков подобраны так, чтобы два различных витка не могли совпадать. Количество витков на каждую цветную пару обычно уникально для каждого производителя. У кабеля Cat-5e есть нейлоновая нить, которая борется с перекрестными помехами внутри кабеля. А толстая оплетка защищает от близких наводок и внешних перекрестных наводок, влияние которых увеличивается по мере увеличения частоты.

Кабель Cat6 нашел применение в сетях Fast Ethernet и Gigabit Ethernet. Он состоит из четырех пар проводников. Способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит – на расстояние до 50 метров. Кабель Cat6a применяют в сетях Ethernet. Он состоит из четырех пар проводников. Способен передавать данные на скорости до 10 Гбит/с.
