Преимущества интерфейса DVI

Термин DVI, или Digital Visual Interface, означает цифровой видеоинтерфейс. Это стандарт на интерфейс и соответствующий разъём, который предназначен для того, чтобы передавать видеоизображения на цифровые устройства отображения. Таковыми могут быть и жидкокристаллические мониторы, и проекторы.

Интерфейс разработал консорциум Digital Display Working Group, в который вошли такие гиганты как Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC и Silicon Image. DVI интерфейс сегодня нашел применение и в LCD мониторах, и во многих типах телевизоров. Он встречается как в ЖК, так и в плазме.

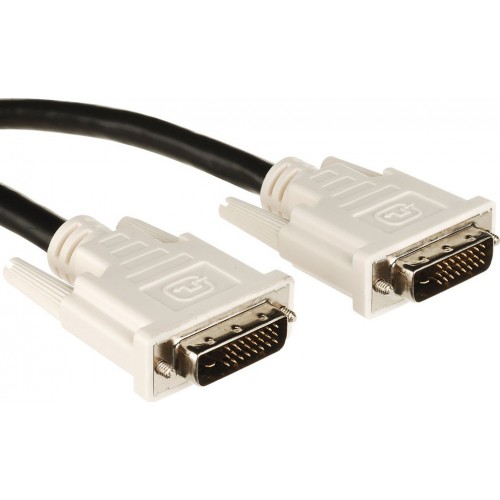

Способ передачи данных, который применяется в интерфейсе DVI, разработала компания Silicon Image. В его основе – формат последовательной передачи данных (PanelLink). Кабель DVI представляет собой четыре витые пары, передающие красный, зеленый и синий цвета, а также и clock, так называемый сигнал тактовой частоты.

DVI-интефейс (TDMS) разрабатывали, прежде всего, для цифровых мониторов, которые не требуют от графической карты переводить цифровые сигналы в аналоговые. В связи с тем, что с аналоговых мониторов на цифровые мы переходим медленно, то разработчики графического оборудования, как правило, применяют эти технологии параллельно.

Подчеркнем при этом, что современные видеокарты могут работать и с двумя мониторами одновременно. Универсальный интерфейс DVI-I предоставляет возможность применять как цифровое, так и аналоговое подключение, а DVI-D — только цифровое. Однако интерфейс DVI-D встречается сейчас очень редко. И если применяется, то в дешевых видеоадаптерах.

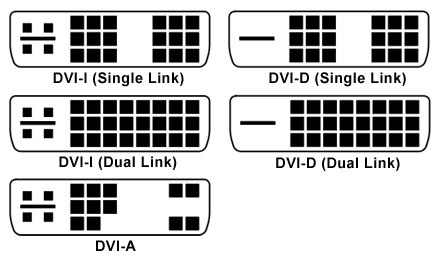

Поскольку через разъем DVI можно передавать и аналоговый, и цифровой сигнал, то в связи с этим принято различать три подвида разъема DVII. DVI-A — для того, чтобы передавать только аналоговый сигнал. DVI-I — для того, чтобы передавать как аналоговый, так и цифровой сигнал. DVI-D — для того, чтобы передавать только цифровой сигнал.

Отметим также, что существуют две разновидности цифровых разъемов DVI. Причем как DVI-I, так и DVI-D. Это Single Link и Dual Link. Они отличаются количеством контактов.

В Dual Link задействованы все 24 цифровых контакта. В в Single Link — только 18. Single Link пригоден для применения в устройствах с разрешением вплоть до 1920x1080. Для больших разрешений необходим уже Dual Link. Он способен в два раза увеличить количество выводимых пикселей.
