Направленные и всенаправленные антенны. Другие виды антенн

Направленные и всенаправленные антенны. Другие виды антенн Фото 0

Все антенны для Wi-Fi-устройств относят к одному из двух больших классов: антенны для наружного и для внутреннего применения. Сразу подчеркнем, что такие антенны не только герметичны, но очень устойчивы к любым внешним воздействиям.

Антенны для наружного использования отличаются не только большими размерами. Для них также предусмотрены крепления, поскольку их место на стене или на столбе.

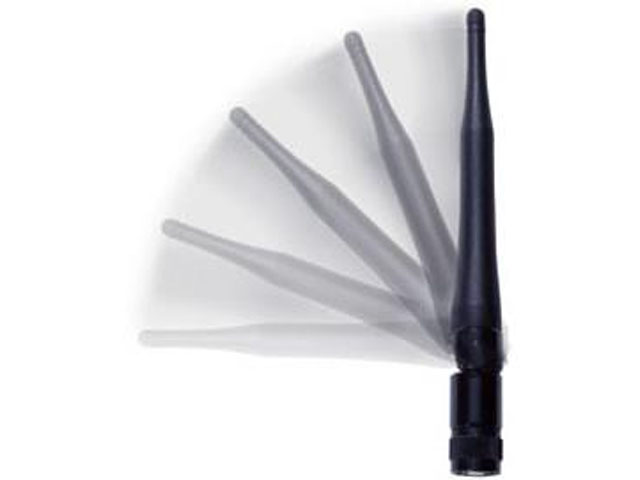

По направленности антенны делят на всенаправленные, или ненаправленные, а также на направленные. Всенаправленные антенны покрывают территорию во всем радиусе действия. Обычно это штырь, который стоит вертикально и распространяет сигнал в плоскости, которая перпендикулярна своей оси. Именно такими антеннами комплектуются, к примеру, беспроводные IP Wi-Fi камеры комнатного исполнения.

Использование всенаправленных антенн имеет большие ограничения. И потому нашли применение лишь в помещениях. Как исключение, их используют на улице при расстоянии до беспроводных камер не более 300-500 метров. При большем расстоянии они уже отовсюду притягивают к себе помехи. Подчеркнем также, что всенаправленные антенны — с круговой диаграммой направленности только в горизонтальной плоскости.

Направленные и всенаправленные антенны. Другие виды антенн Фото 1

Направленные антенны предназначены для связи Точка-Точка или Точка-Многоточка. То есть для подключения беспроводной камеры на расстоянии свыше 50-100 метров именно такая антенна и нужна.

Направленные антенны принято делить на секторные, антенны типа волновой канал, параболические и сегментно-параболические антенны, панельные антенны и прочие. Предназначение секторных антенн в излучения радиоволн в определенном секторе. Как правило, 60°, 90° или 120°. Секторными антеннами хорошо регулировать зоны покрытия передатчиков, не создавая помех для остальных сегментов Wi-Fi сети.

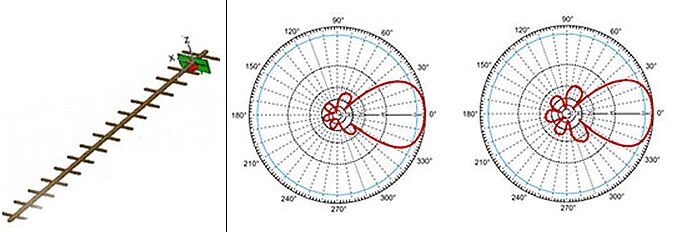

Антенны типа «волновой канал» имею т широкий спектр применения. У такой антенны активный элемент в виде вибратора. Пассивные элементы — рефлектор и нескольких директоров, которые расположены на одной стреле.

Сегментно-параболические антенны используют при организации беспроводной связи на большие расстояния в диапазоне 2.4 ГГц. У них повышенное усиление, которое дает возможность организовать связь с беспроводными камерами на несколько десятков километров. У панельных антенн плоская конструкция, и потому они более удобны при монтаже. Они безупречно работают на расстояниях до нескольких километров.
