Что такое шипорезный станок?

Соединение «на шип» (например, в мебельном производстве) по праву считается самым распространенным соединением деревянных элементов между собой. Оно бывает нескольких видов.



Это прямой ящичный шип и шип типа «ласточкин хвост». Бывает также овальный и круглый шип. Этот соединительный элемент специалисты считают достаточно сложным для выполнения. Вот почему нашли широкое применение шипорезные станки нескольких функциональных видов.



Предназначение шипорезного станка в том, чтобы выполнять проушины и шипы на смежных деталях. Они в последующем будут соединены под углом в ящики, рамки. Они также служат для сращивания по длине.



В настоящее время широкое распространение получили станки, предназначенные для того, чтобы изготавливать ящичные и рамные шипы. Шипорезные станки для изготовления рамных шипов бывают одно- и двухсторонние. У односторонних на колонне последовательно расположены суппорты: проушечный, пильный.

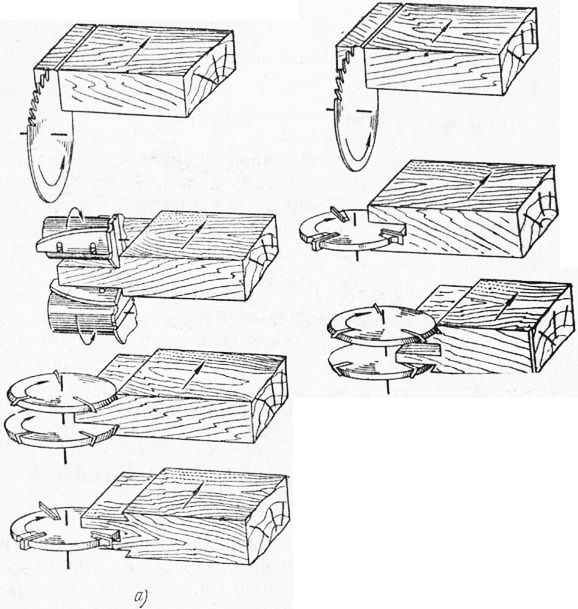

Деталь крепят в каретке. У нее гидрофицированный привод механизма подачи. Когда каретка перемещается, то круглая пила торцует заготовку. При необходимости формируется проушина, а потом получается шип. Каретка возвращается на исходную позицию с помощью конечного выключателя. И тогда начинается новый цикл.



Двухсторонние режущие инструменты расположены на колоннах с двух сторон. Детали поступают непрерывным конвейером. Их обработка ведется с двух концов в необходимой последовательности.



Конструкция колонн аналогична конструкции колонны на одностороннем станке. Одна из колонн способна делать перемещение по направляющим. Длина обрабатываемой детали указывается. Две параллельные конвейерные цепи с упорами являются механизмом подачи двухсторонних шипорезных станков.



Эти самые цепи и передвигают детали по направляющим. Заготовки прижимаются к направляющим сверху с помощью клиновых ремней.



Шипорезные станки для изготовления ящичных шипов необходимы для того, чтобы получить прямой шип, а также так называемый шип «ласточкин хвост». Такие станки бывают одно- и двухсторонние. У двухсторонних станков одна из колонн подвижная. За счет этого можно настроить оборудование на заготовку какой угодно длины.



Шип «ласточкин хвост» нашел применение при производстве мебели. Он бывает как закругленный, так и остроугольный.



Также необходимо сказать пару слов о многошпиндельных шипорезных станках, предназначенных для нарезки закругленных шипов. Они формируются сразу на обоих концах сопрягаемых поверхностей. Режущим инструментом являются конические концевые фрезы.
