Когда вы покупаете новенький телевизор (например, версии 4K), а также домашний кинотеатр, AV-ресивер либо звуковую панель, то вы должны были обнаружить маленькую отметку ARC или HDMI ARC на одной из панелей. Она есть на каком-нибудь из входов HDMI-девайса. Что это такое? Где применяют данные разъемы?

HDMI – что это?

Особенности разъема HDMI ARC  Фото 0

Термин HDMI – это аббревиатура. Она расшифровывается в переводе на русский как «медиаинтерфейс высокой четкости». Данный технологический стандарт разработали для того, чтобы как можно лучше и без сжатия осуществлять передачу высококачественных видео- и аудиосигналов.

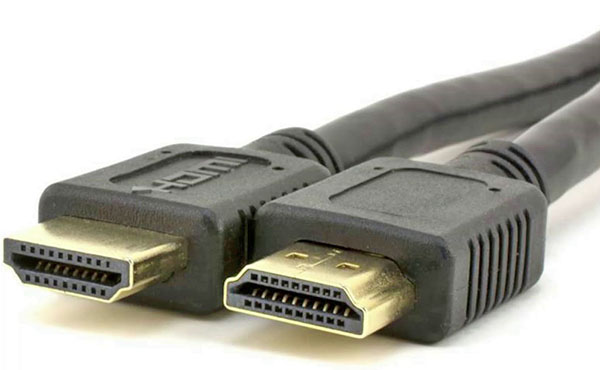

Один кабель стандарта HDMI способен передать как графические сигналы, так и звук. Отметим также, что данные девайсы обладают и обратной совместимостью. У внешних входов и выходов HDMI-кабеля – единый интерфейс. Это 19 контактов. Они находятся в одном разъеме.

HDMI-кабель очень похож на кабель USB. Однако по форме он отличается. И у такого кабеля очень большая пропускная способность – до 5 Гбит/с. Это примерно в два раза больше, чем сегодня необходимо для того, чтобы передавать многоканальное аудио и видео. Это очень дальновидно, поскольку данным методом обеспечивается устойчивость интерфейса HDMI на длительный период.

ВАЖНО! Интерфейс HDMI работает в аппаратуре с 2004 года, как только он был создан. Через пять лет, когда появился обновленный стандарт – ARC, он модернизировал HDMI для того, чтобы передавать звук в обе стороны. Его знают в качестве «нисходящего» и «восходящего» потока на едином кабеле.

Особенности разъема HDMI ARC  Фото 1

Сигналы, проходящие через стандартный HDMI-кабель, несжатые. Они цифровые. Напомним, что все предыдущие интерфейсы осуществляли передачу лишь аналоговых сигналов.

Когда для того, чтобы передавать чистый цифровой источник, применяется интерфейс аналоговый, то полученный сигнал преобразуется в менее точный аналоговый. Он отправляется на телевизор. Потом он опять преобразуется в цифровой сигнал для того, чтобы на экране было его отображение.

Каждое такое преобразование приводит к тому, что цифровой сигнал лишается целостности. В результате – небольшое искажение качества изображения. А вот HDMI-кабель позволяет сохранить оригинальный сигнал. Такая передача исключает аналоговую перекодировку для того, чтобы получить максимально четкое изображение.

Отдельные аудиошнуры тоже не понадобятся. Необходим лишь один HDMI-кабель для того, чтобы произвести соединение и завершить всю настройку аппаратуры в квартире так, чтобы не было ненужной и неудобной паутины проводов.

ВАЖНО! Многоканальный порт HDMI виден сзади, сбоку, а в некоторых случаях и на передней панели домашней электроники. Но не каждый девайс имеет подобные входы и выходы. Вот почему для совместимости нужно знать, какие разъемы имеются на ваших устройствах.

Разновидности коннекторов

Особенности разъема HDMI ARC  Фото 2

Существует три основные варианта коннекторов:

A – стандартный разъем. Применяется в телевизорах, игровых приставках, домашних кинотеатрах, ресиверах и т.д.;
C – мини-интерфейс. Встречается на мобильных гаджетах – в ноутбуках, планшетах или в смартбуках;
D – микроразъем непосредственно для телефонов.

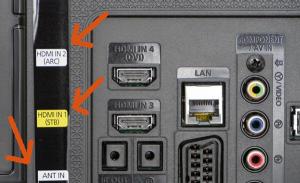

Предназначение четырех разных типов HDMI-портов (STB, DVI, ARC, MHL) в основном в том, чтобы пользователю при подключении было более удобно. Но могут быть и другие отметки. Скажем, оранжевый порт HDMI – это обычно самый мощный разъем. Он может обеспечить максимальное количество герц. И отличное качество изображения для игр – тоже.

Перечислим основные типы входов по их предназначению:

STB (Set Top Box). Данный разъем сгодится, чтобы подключить какой-либо внешний источник сигнала, который несет в себя аудио: проигрыватель (DVD либо Blu-ray), приставка игровая, AV-ресивер, тюнер кабельный или спутниковый и пр. Но у всех должен быть выход HDMI.

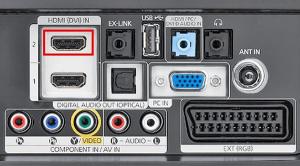

DVI (Digital Visual Interface). Нужен, чтобы выполнить подключение такого же типа цифрового видеосигнала, в котором аудио отсутствует. Однако стандарт HDMI имеет звук в едином кабеле, а вот DVI – не имеет. Значит, можно подключить ноутбук или компьютер, а телевизор будет для них в качестве большого монитора. Для получения звука при стандарте DVI необходимо дополнительное соединение.

ARC – этот вход хорошо подходит при полном комплекте объемного звучания последнего поколения. ARC – тоже аббревиатура. Она расшифровывается как Audio Return Channel. Здесь нашла свою реализацию функция передачи на внешние устройства сигнала обратно с телевизора.

MHL – это протокол непосредственно мобильной связи. У него высокое разрешение. Протокол применяют, когда нужно подсоединить телефон к телевизору, и при его использовании отсутствует необходимость в дополнительном программном обеспечении.

ВАЖНО! Когда телевизор имеет совместимость с ARC, то это не означает, что его можно применить для любого подключения. Звуковая панель и ресивер тоже должны обладать поддержкой этой функции.

Чем HDMI ARC превосходит другие стандарты

Особенности разъема HDMI ARC  Фото 3

ARC – по своей сути означает «обратный аудиоканал». Данная технология хороша, когда нужно упростить системы домашнего развлечения. ARC применяет единое соединение HDMI для того, чтобы направить звук с телевизора на звуковую панель, домашний кинотеатр либо AV-ресивер.

Данная функция имеется в последних версиях HDMI (1.4 и более). В прошлом, когда осуществлялась эта двусторонняя передача данных, можно было говорить лишь о передаче информации по распознаванию девайсов. Была также и функция Consumer Electronics Control (CEC). Она предоставляла возможность пользователям вести управление несколькими девайсами, используя один пульт.

ARC применяет каждый важный аспект CEC. Он ведь предоставляет возможность осуществлять регулировку громкости на звуковой панели. Скажем, применяя при этом пульт ДУ управления телевизором.

ВАЖНО! Один пульт может сразу включить множество девайсов от AV-ресиверов до звуковых панелей, включая телевизор. А еще он может вести регулировку громкости на каждом таком приборе. Достаточно только один раз нажать на кнопку. Можно обойтись без программирования.

Базовый функционал ARC в двухуровневом применении:

- На одном уровне ARC передает аудио из внутренних телевизионных источников (скажем, из HDTV-тюнера либо имеющихся приложений для потоковой передачи через глобальную сеть);

- На другом уровне он отправляет звуки из прочих источников HDMI (скажем, на звуковую панель). Тогда телевизор превращается в центральный концентратор со всеми источниками, которые к нему подключены.

Теперь, когда нужно добавить звуковую панель в общую систему развлечений, дополнительная настройка не нужна, кроме подключения единственного кабеля HDMI. Телевизор сможет переключить все источники и звук для каждого из них.

Есть интересное достоинство этого стандарта для тех, у кого источники сигнала устарели. Например, для VHS. Телевизор, у которого есть функция ARC, может преобразовать аналоговые аудиоисточники в цифровые для последующего отправления их на домашний кинотеатр, звуковую панель или на несколько AV-ресиверов.

ВАЖНО! ARC предоставит возможность пользователю одного подключения между телевизором и всем, что он применяет для того, чтобы воспроизвести звук: аудиоресивером или саундбаром. Когда передает видеоконтент на телевизор, используя кабель HDMI, тот же девайс применяешь для того, чтобы передать звук с телевизора обратно.

Особенности разъема HDMI ARC  Фото 4

Технология все же имеет ограничения: ARC может пропустить лишь Dolby Digital. И потому новые форматы аудио высокого разрешения, используемые сейчас на дисках Blu-ray (Dolby TrueHD и DTS-HD), пока недоступны через ARC.

Как достичь самого лучшего качества высокоформатного звука? Резонным будет применять отдельные кабели HDMI для того, чтобы подключаться к звуковой панели или ресиверу, когда есть такая возможность.

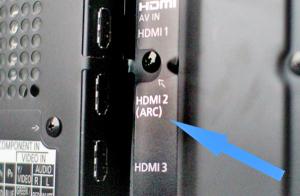

Производители девайсов не всегда специально отмечают разъемы с опцией ARC. Есть такие телевизоры, у которых ARC бывает на HDMI 1, у других – на HDMI 2. Как определить, поддерживает ли ваш телевизор ARC? Прочитайте техническую документацию. Почерпните информацию на веб-сайте производителя.

Когда в руководстве пользователя телевизора написано, что используется версия HDMI-контроллера от v1.4, то это означает, что вы точно будете иметь поддержку ARC. Когда же в модели телеприемника контроллер версии HDMI 1.3, то девайс не осуществляет поддержку такого функционала.

Процедура подключения

Особенности разъема HDMI ARC  Фото 5

ARC предоставляет телевизору возможность вывести цифровой звук на аудиоустройство и вести прием цифрового звука с того же аудиодевайса с помощью всего одного кабеля HDMI. Опция ARC доступна лишь с помощью порта HDMI (ARC) и только в той ситуации, когда есть подключение телевизора к AV-ресиверу, который поддерживает ARC.

Алгоритм подключения довольно прост:

- Обращаемся к руководству телеприемника и определяем, у какого разъема есть поддержка ARC.
- Находим порт подключения HDMI IN (ARC) на телевизоре и подсоединяем к нему один конец кабеля.
- Открываем документацию звуковой панели (колонок либо ресивера), чтобы подобрать необходимый источник для ввода звука.
- Подключаем второй конец кабеля HDMI в порт HDMI OUT на том девайсе, который подключаем.

ВАЖНО! Затем заходим в телеменю и выбираем пункт «Настройки». Переходим в раздел «Звук» и Sound Output (по умолчанию выбираем TV Speaker), а потом приемник HDMI.

В прошлом нужно было применять оптический кабель для того, чтобы отправить звук с телевизора, а HDMI лишь обрабатывал изображения. Однако, когда есть ARC на борту, то он обеспечивает решение, которое более рациональное. Тем более, когда мы говорим про настенные телевизоры.
