FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
14
3 STIHL AutoCut 25-2
4 STIHL TrimCut 31-2
5 STIHL DuroCut 20-2
6 STIHL PolyCut 20-3
Металлические режущие
инструменты
7 Режущий диск для травы 230-2
(Ø 230 мм)
8 Режущий диск для травы 230-4
(Ø 230 мм)
9 Режущий диск для травы 230-8
(Ø 230 мм)
ПРЕДУПРЕЖДЕНИЕ
Режущие диски для травы,
выполненные не из металла, а из
других материалов, не допускаются.
Защита
10 Защита для косильных головок
11 Защита для металлического
режущего инструмента
Рукоятки
12 Круговая рукоятка
13 Круговая рукоятка с
14 Хомутик (ограничитель шага)
15 Двуручная рукоятка
Подвесные ремни
16 Возможно использование
одноплечего подвесного ремня
17 Должен применяться одноплечий
подвесной ремень
18 Может применяться двуплечий
подвесной ремень

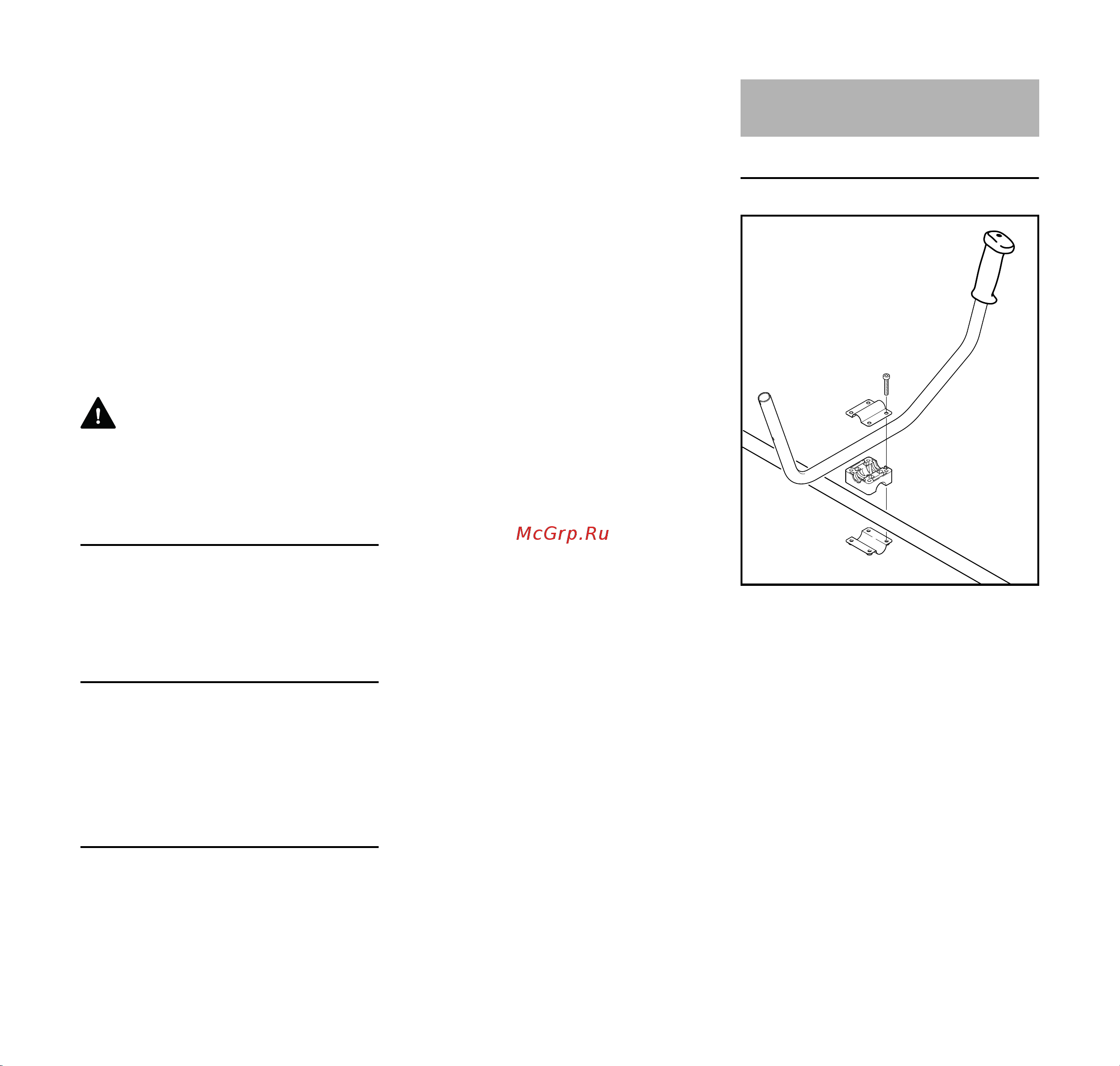

Монтаж трубчатой рукоятки
N Зажимную скобу (1) и подпорку
рукоятки (2) установить на
шток (3)
N Трубчатую рукоятку (4) уложить в
подпорку рукоятки – при этом
резиновая рукоятка (5) должна
находиться слева (направление
если смотреть от мотора к
трубчатой рукоятке)
N Зажимную скобу (6) уложить на
подпорку рукоятки
N Болты (7) продеть через
отверстия комплектующих и
завинтить в зажимную скобу (6)
до упора
Монтаж двухручной
рукоятки
1
3
2
5
7
6
4
233BA025 KN
