FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
17

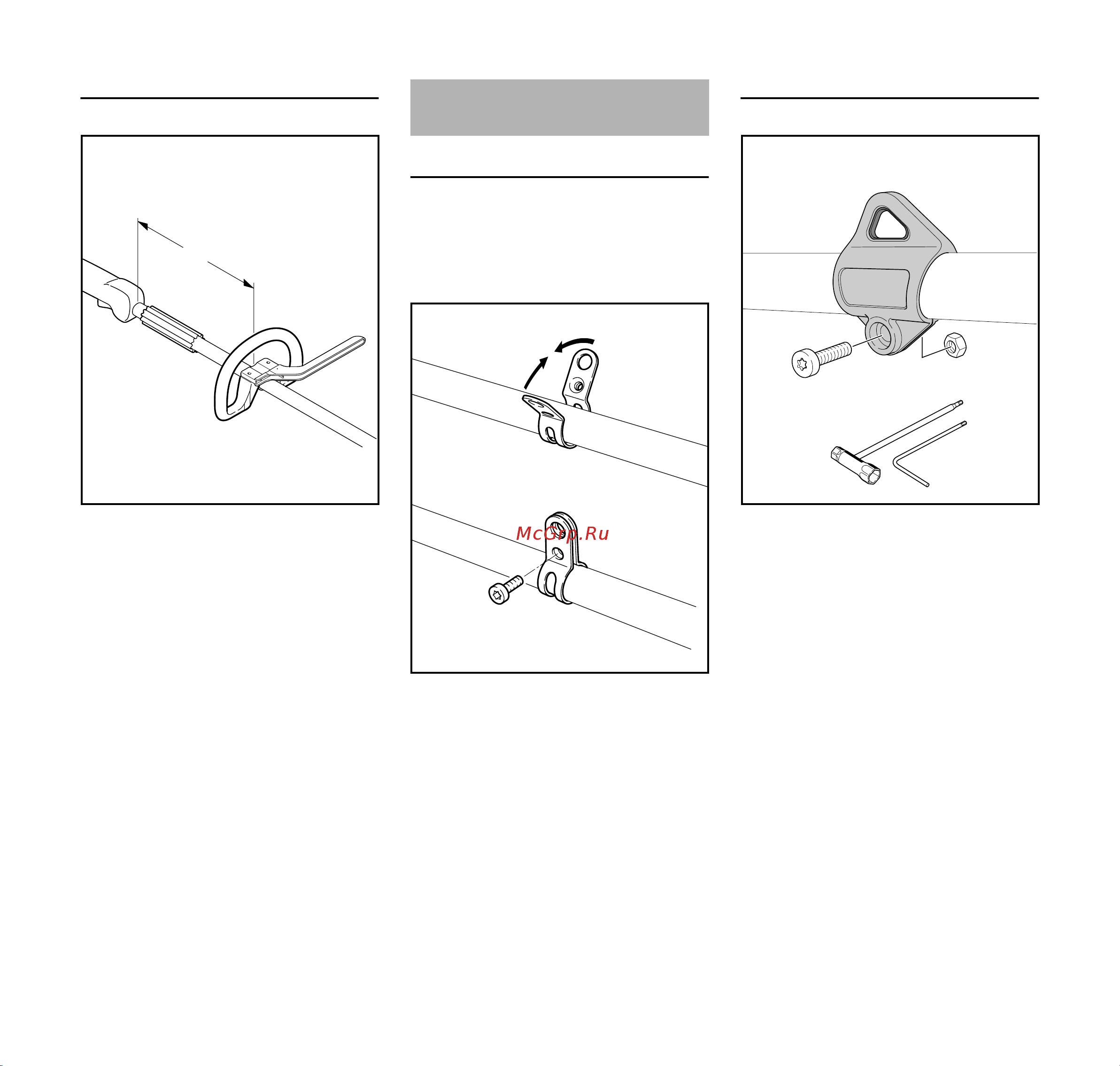

Крепление круговой рукоятки
Путем изменения расстояния (А)
круговая рукоятка может быть
установлена в положение, наиболее
удобное для пользователя и
варианта применения.
Рекомендация: расстояние (A) около
20 см (8 дюймов)
N Круговую рукоятку сместить в
требуемую позицию
N Выровнять круговую рукоятку (4)
N Затянуть болты настолько
плотно, чтобы круговая рукоятка
больше не проворачивалась
вокруг штока – если нет хомутика:
при необходимости законтрить
гайки
Втулка (9 имеется) в наличии в
зависимости от страны назначения и
должна находиться между круговой
рукояткой и рукояткой управления.
Металлическая конструкция
Несущая петля входит в объём
поставки устройства, либо
поставляется как специальная
принадлежность.
Положение несущей
петли см. "Важные комплектующие".
N Хомутик (1) с резьбой установить
слева на штангу (со стороны
пользователя)
N Накладки скобы сжать и
удерживать сжатыми
N Вкрутить болт (2) M6x14
N Выровнять подъёмную проушину
N Затянуть болт
Пластмассовая конструкция
Положение несущей
петли см. "Важные комплектующие".
N Положить несущую петлю (1) на
шток и насадить ее на шток
N Вставить гайку M5 в
шестигранное крепление
несущей петли
N Закрутить болт M5x14
N Выровнять подъёмную проушину
N Затянуть болт
9
4
A
002BA615 KN
Монтаж несущей проушины
002BA142 KN
1
2
1
1
002BA529 KN
