Stihl FS 100 [20/56] Монтаж круговой рукоятки

FS 100, FS 100 R

pyccкий

N Тросик газа (14) запрессовать в

держатель тросика газа (15)

Регулировка тросика газа

N Проверить, правильно ли

отрегулирован тросик газа – см.

"Регулирование тросика газа"

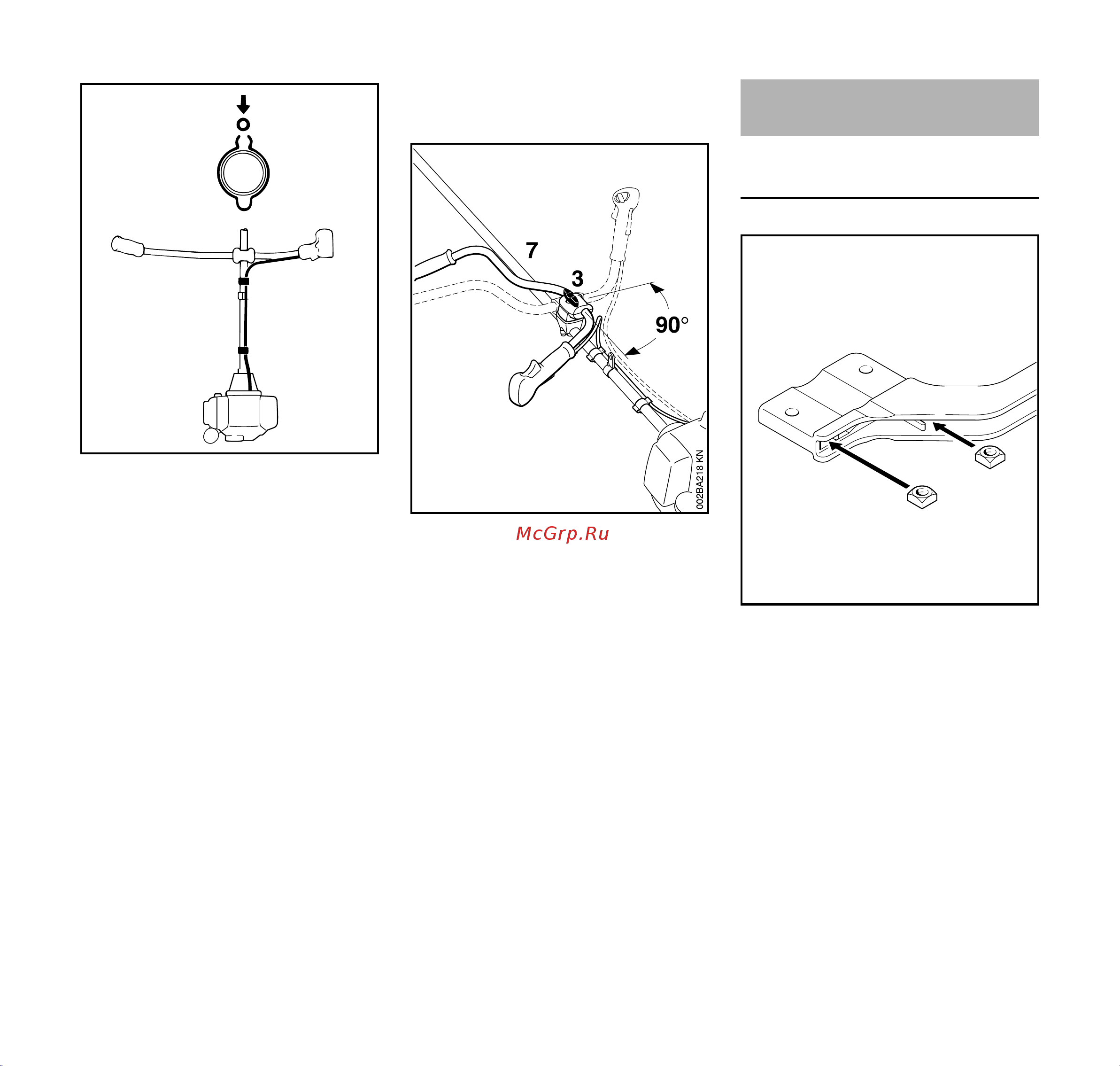

Поднять трубчатую рукоятку ...

в положение транспортировки

N Освободить тисковый винт (3) и

выкрутить до тех пор, пока

трубчатая рукоятка (7) не сможет

быть повёрнута по часовой

стрелке

N Трубчатую рукоятку повернуть на

90° и в конце опустить вниз

N Затянуть тисковый винт (3)

в рабочую позицию

N Трубчатую рукоятку в обратном

порядке, как это описано выше,

повернуть либо сместить против

часовой стрелки

Монтировать круговую рукоятку с

хомутиком

N Четырёхгранные гайки (1) ввести

в хомутик (2) – отверстия

привести к кожуху

250BA002 KN

Монтаж круговой рукоятки

002BA098 KN
