BF-KM
pyccкий
11
N Внешнюю (8), правую звёздочку
повернуть на вале пока она не
будет одета – при этом
придерживаться стрелок
направления вращения
N Штекер с пружиной (9) ввести в
отверстие вала и зафиксировать
– штекер с пружиной уложить в
плоскости на рыхлительной
звёздочке
N Рыхлительные звёздочки
монтировать на левой стороне
точно таким же образом
N Цапфу (1) на хвостовике ввести
до упора в паз (2) в
соединительной втулке муфты
При правильной установке красная
линия (3 = остриё стрелки) должна
совпадать с соединительной втулкой
муфты.
N Болт с закруткой (4) плотно
затянуть
Монтировать комбинированный
инструмент
N Хвостовик снять в обратном
порядке
Вид и исполнение подвесного ремня,
подвесной петли и крючка-карабина
зависят от рынка сбыта.
Наплечный ремень (лямка)
N Прикрепить одноплечий
ремень (1)
N Длину ремня отрегулировать
таким образом, чтобы крючок-
карабин (2) находился
приблизительно на ширине
ладони под правым бедром

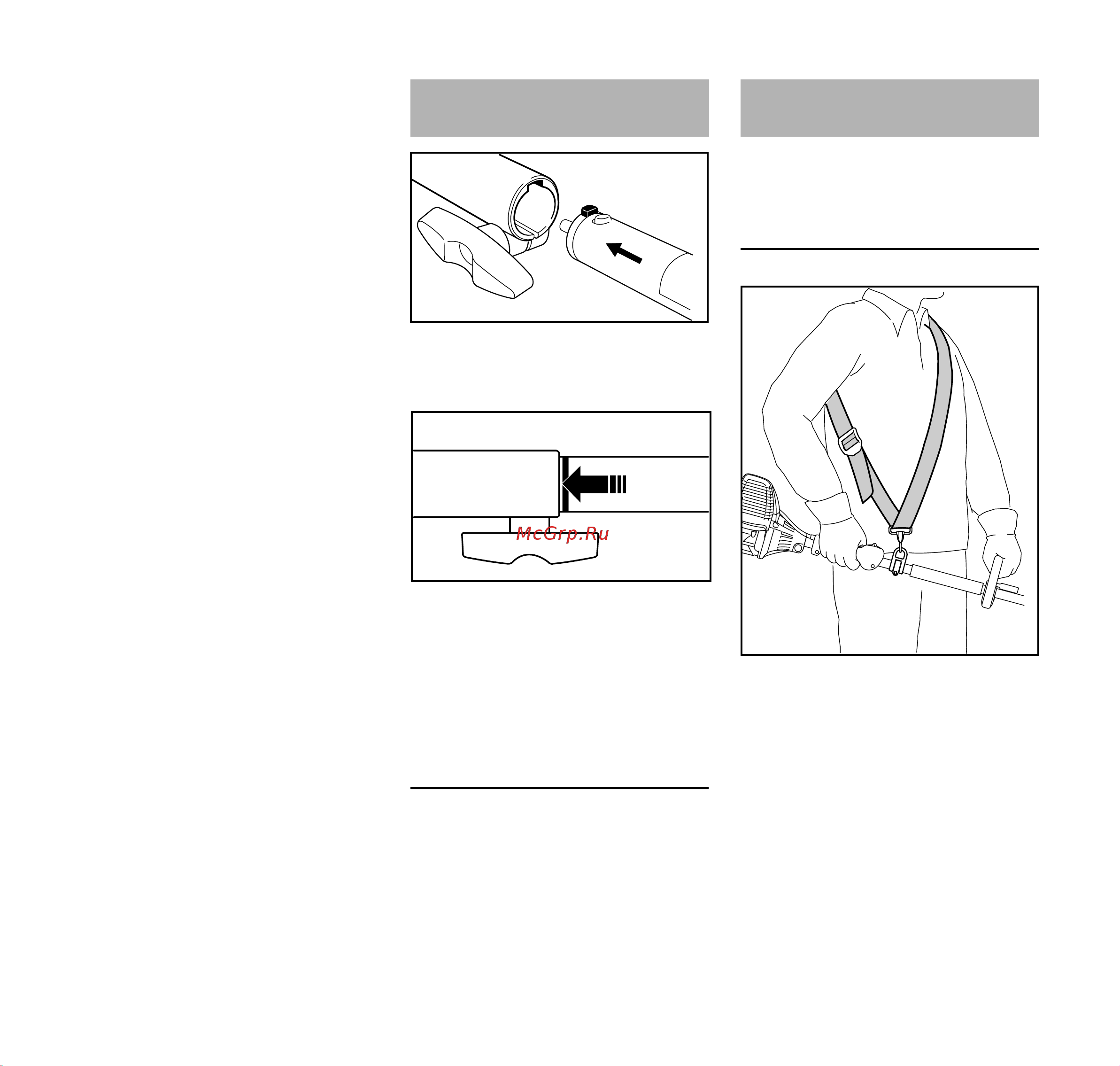

Монтаж комбинированного
инструмента
1
002BA326 KN
2
3
002BA327 KN
4
Наложение подвесного
ремня
1
002BA374 KN
2
