Stihl KW KM 46022040003 [12/24] Монтаж комбинированного инструмента

KB-KM, KW-KM

pyccкий

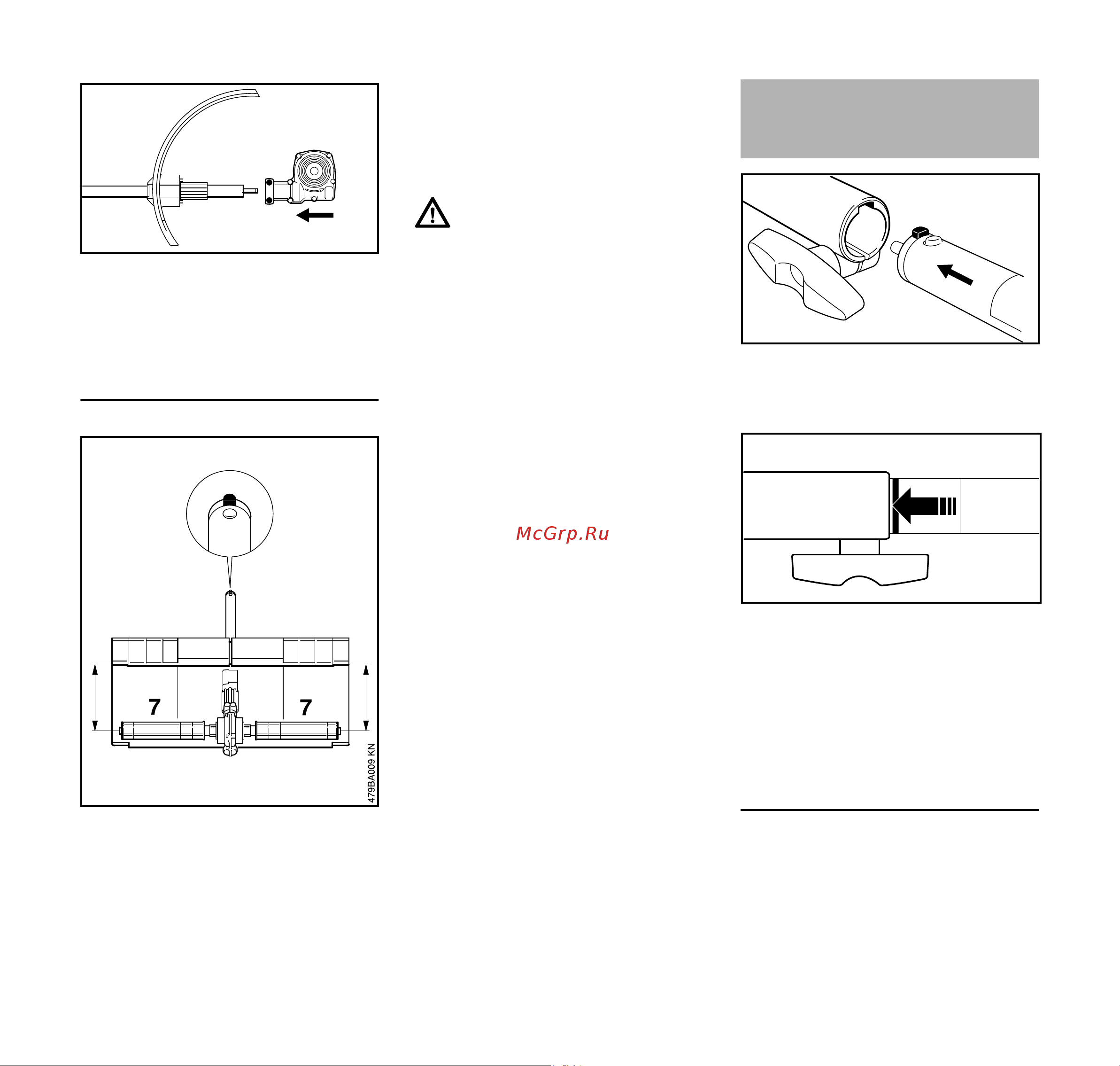

N Ослабить стопорные винты (5)

N Передачу (6) одеть на шток (3) –

передачу при этом повернуть

немного в разные стороны

Передачу выровнять

N Передачу выровнять на штоке

таким образом, чтобы при

вертикально расположенном

приводном вале (7) защита имела

равномерное расстояние до

валов

N Стопорные винты плотно

затянуть

N Монтировать оба подметальных

инструмента см. "Замена

подметального инструмента"

N Цапфу (1) на хвостовике ввести

до упора в паз (2) в

соединительной втулке муфты

При правильной установке красная

линия (3 = остриё

стрелки) должна

совпадать с соединительной втулкой

муфты.

N Болт с закруткой (4) плотно

затянуть

Монтировать комбинированный

инструмент

N Хвостовик снять в обратном

порядке

479BA019 KN

Передача на хвостовике

больше не должна

перекручиваться.

Монтаж

комбинированного

инструмента

002BA326 KN

002BA327 KN
