Stihl HL KM 0 [13/24] Настройка ножевой траверсы

HL-KM

pyccкий

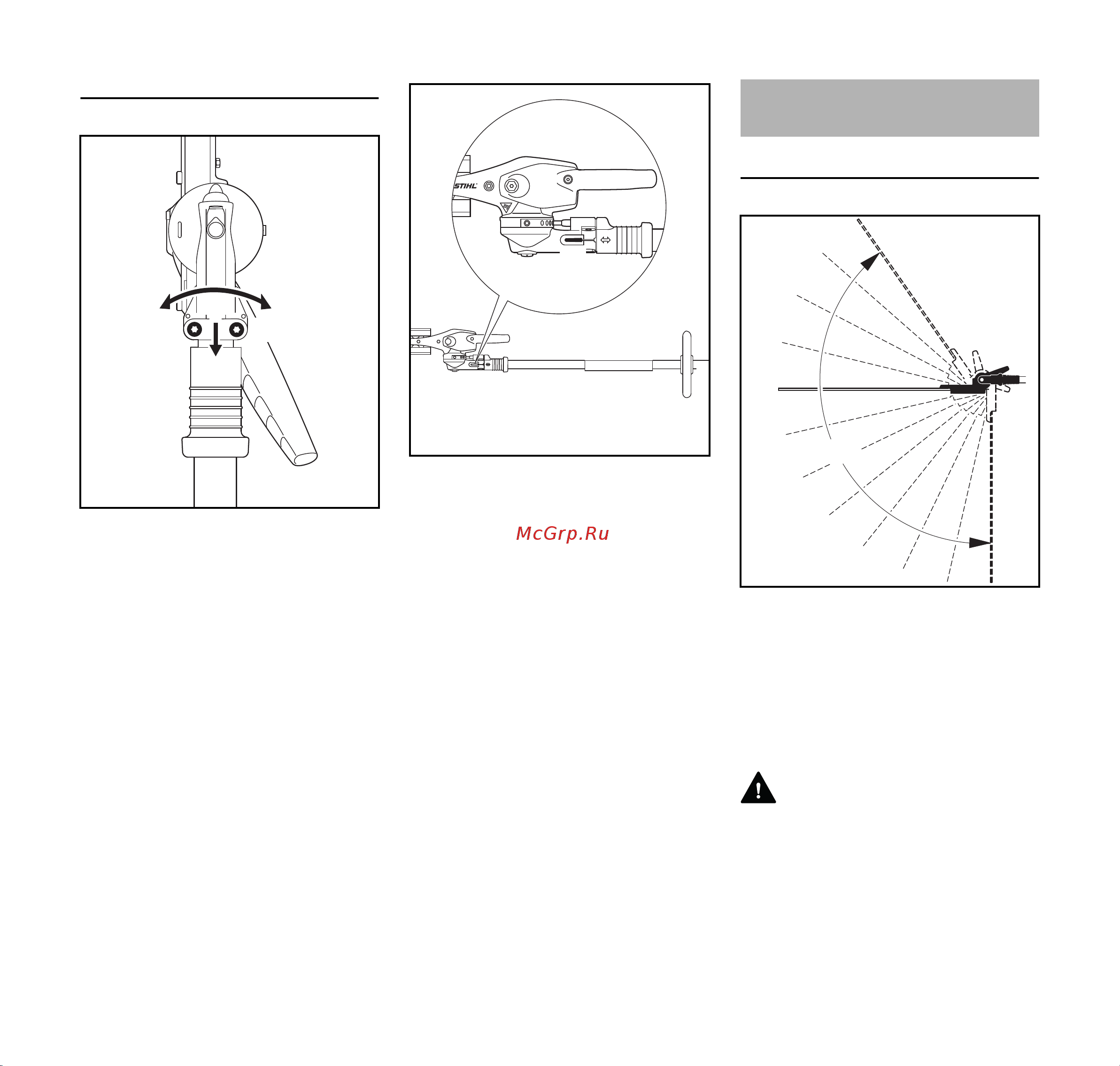

Монтаж редуктора

N Ослабить стопорные винты (10)

N Переместить редуктор (11) на

шток (5), при этом поворачивая

редуктор (11)

Если конец штока не виден в

зажимном зазоре (12):

N Переместить редуктор (11)

дальше до упора

N Ввернуть стопорные винты до

прилегания

N Выровнять редуктор (11) по

отношению к моторному блоку

N Стопорные винты затянуть до

отказа.

Регулирующее устройство 145°

Угол режущей гарнитуры

относительно штока задается в

диапазоне от 0° (полностью

выпрямлено) до 55° (за 4 шага

вверх), а также за 7 шагов до 90° (под

прямым углом вниз). Возможны

12 отдельно задаваемых рабочих

положений.

ПРЕДУПРЕЖДЕНИЕ

Регулировку производить только при

остановленных режущих ножах –

двигатель работает на холостом ходу

– опасность получения травмы!

0000-GXX-1681-A0

0000-GXX-1682-A0

Настройка ножевой

траверсы

0000-GXX-1683-A0

145°
